ODTWORZENIE HYDROIZOLACJI PIONOWEJ FUNDAMENTÓW

Problem: budynek wzniesiony w latach 70. posiadał izolację pionową fundamentów wykonaną z papy. W wyniku wieloletniej eksploatacji warstwa ta uległa degradacji i przestała pełnić swoją funkcję ochronną. W ramach kompleksowej renowacji obiektu, wykonano nowy system izolacji fundamentów. Korzystne warunki gruntowo - wodne - przepuszczalne piaski i brak występowania wód gruntowych – umożliwiły zastosowanie rozwiązań niewymagających zabezpieczeń przeciwwodnych. Przeprowadzona modernizacja, zgodna ze współczesnymi standardami budowlanymi, przywróciła skuteczną ochronę przeciwwilgociową fundamentów, zapewniając ich trwałość na kolejne dekady.

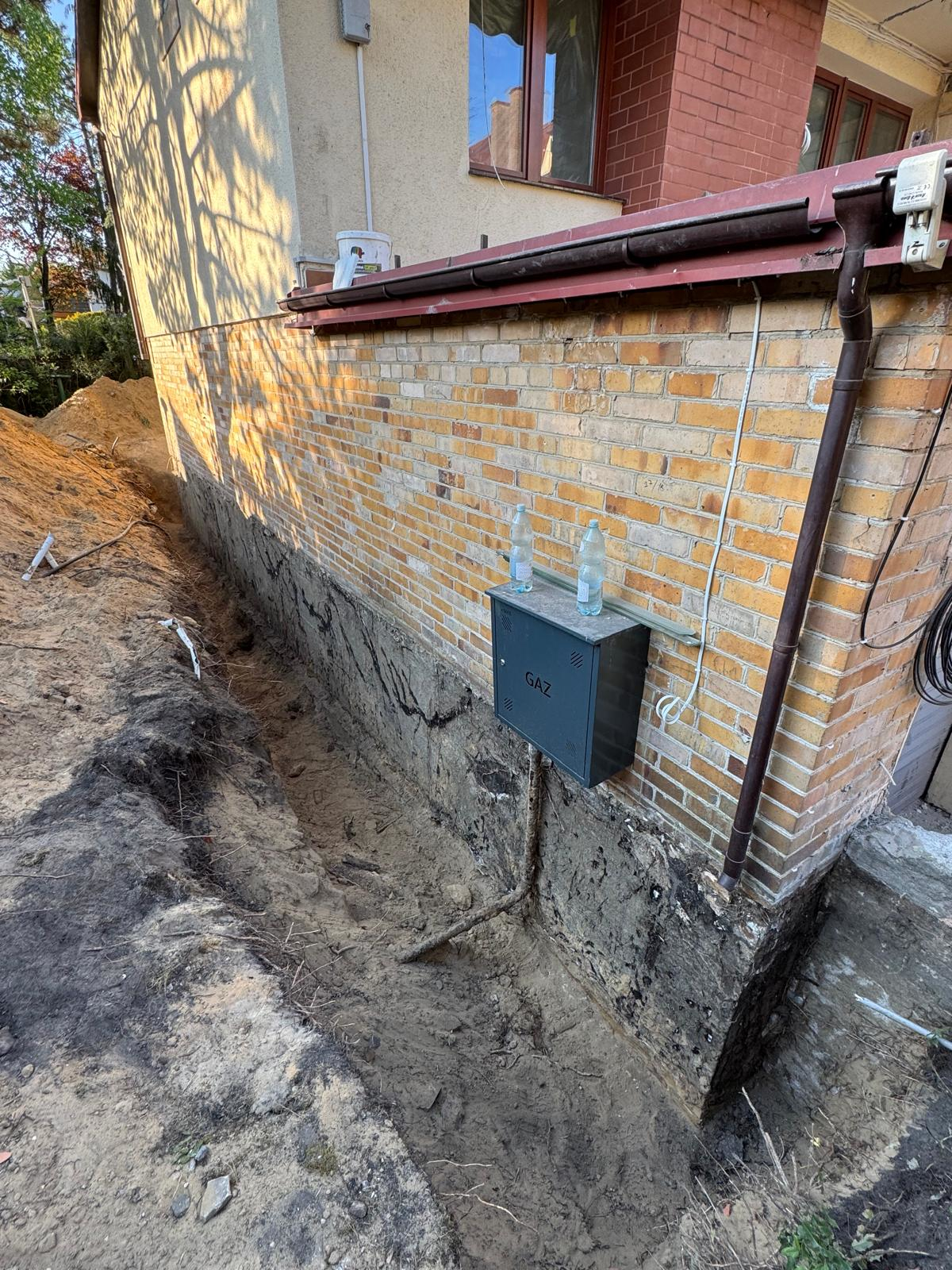

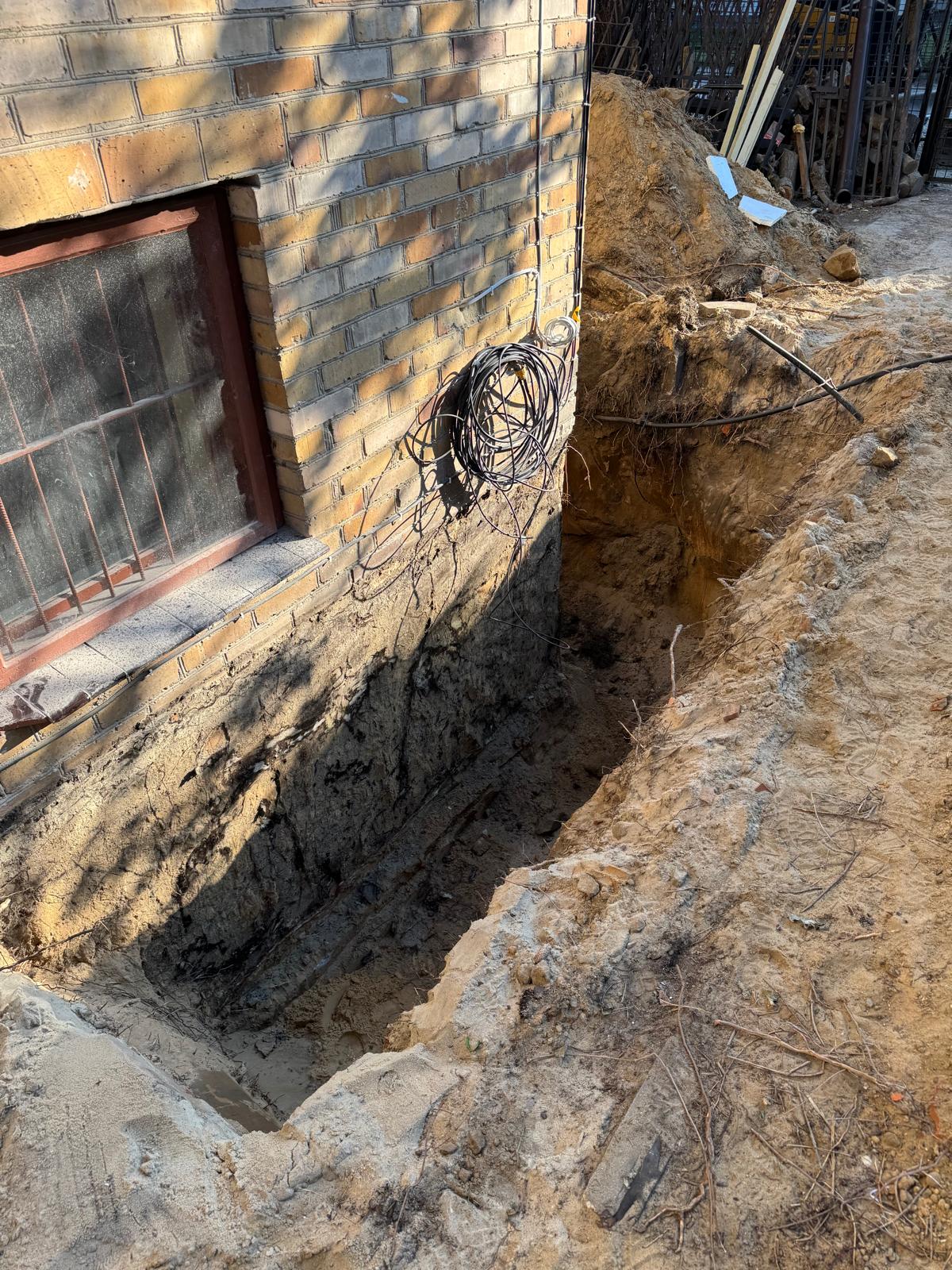

1. odkrycie fundamentów poprzez wykonanie wykopu o szerokości 1,2 m i głębokości 1,8 m

---

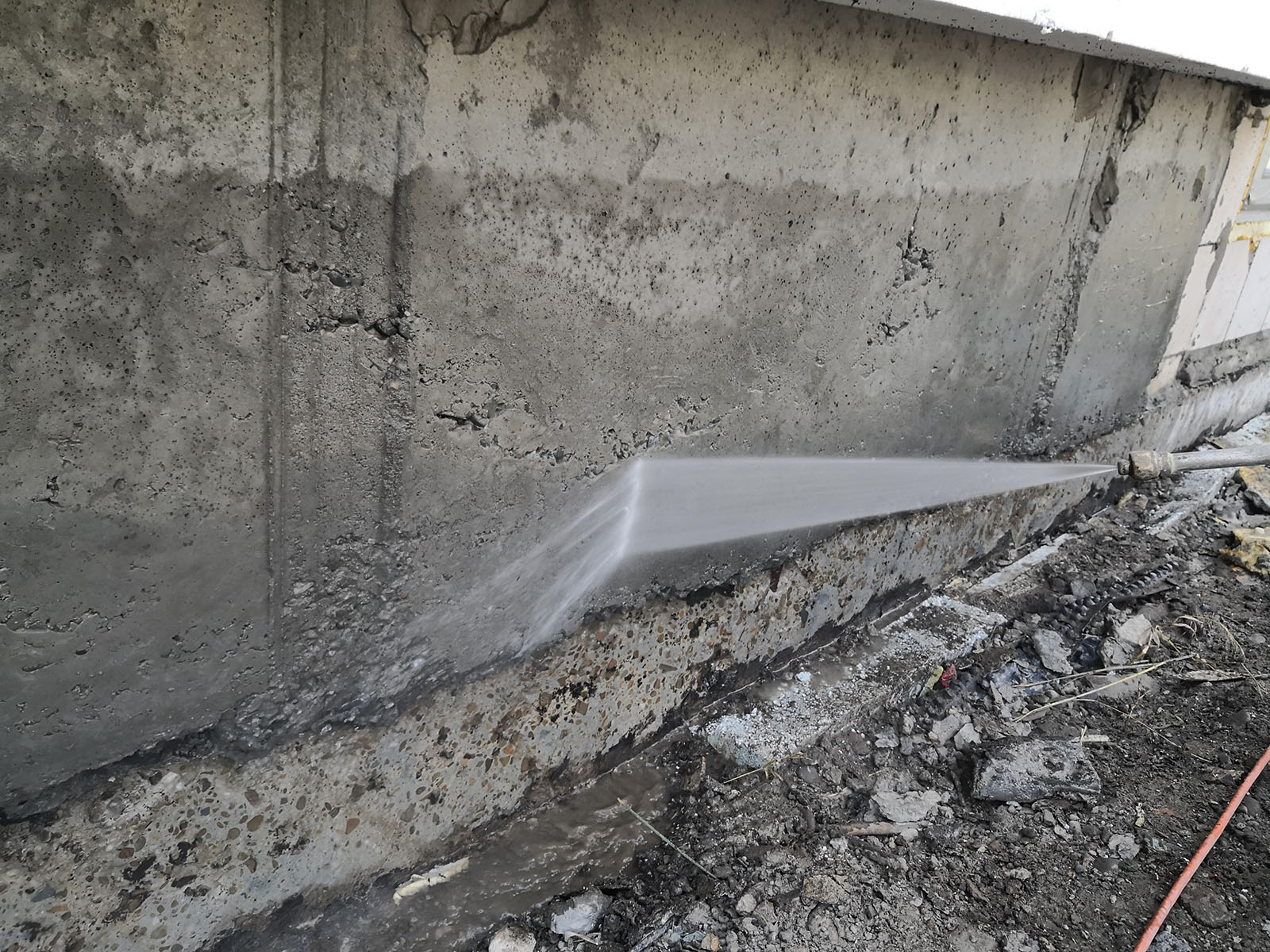

2. usunięcie starej izolacji i dokładne oczyszczenie powierzchni ściany za pomocą myjki ciśnieniowej

---

3. uzupełnienie ubytków wraz z wyrównaniem powierzchni ściany za pomocą masy cementowej wyrównującej

---

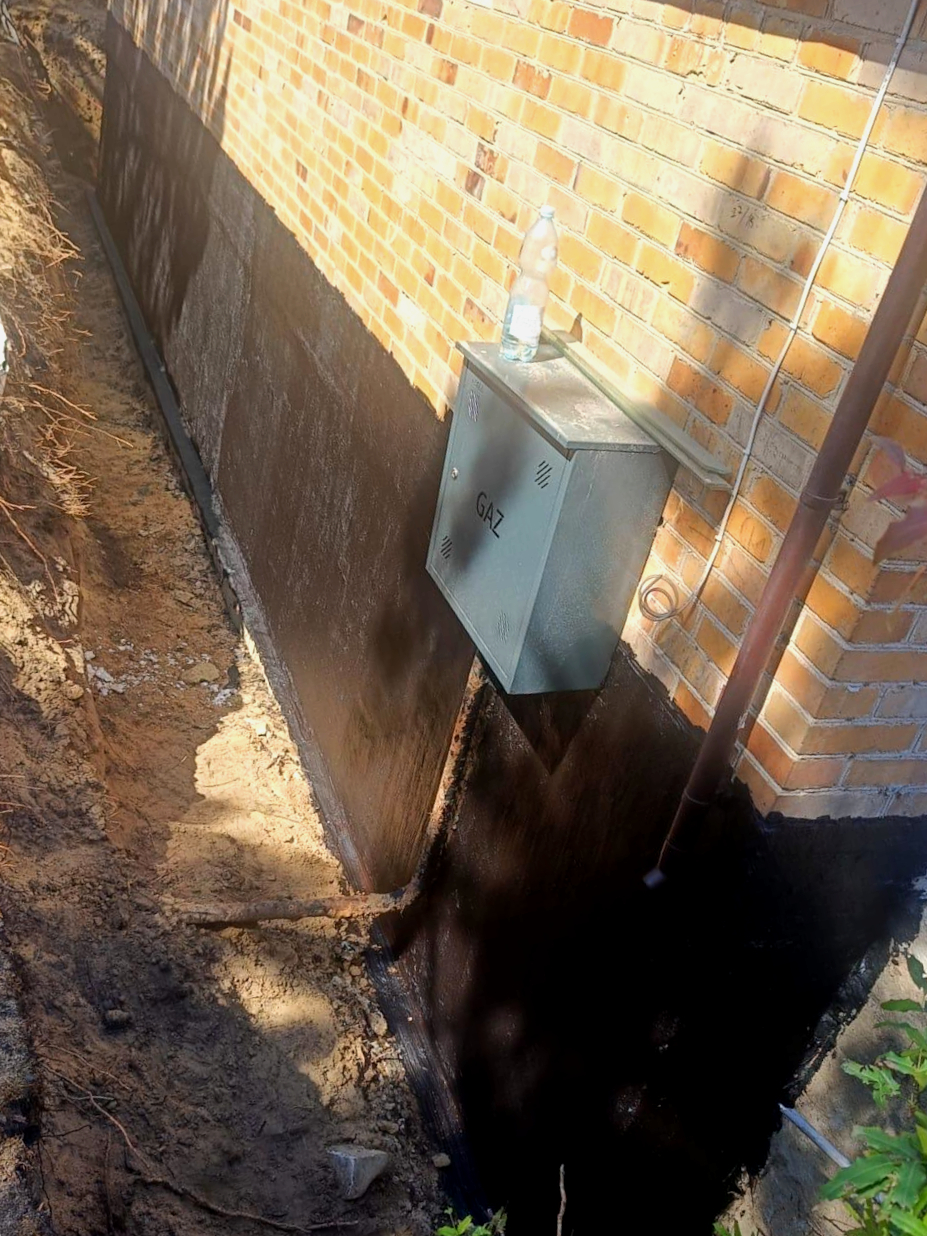

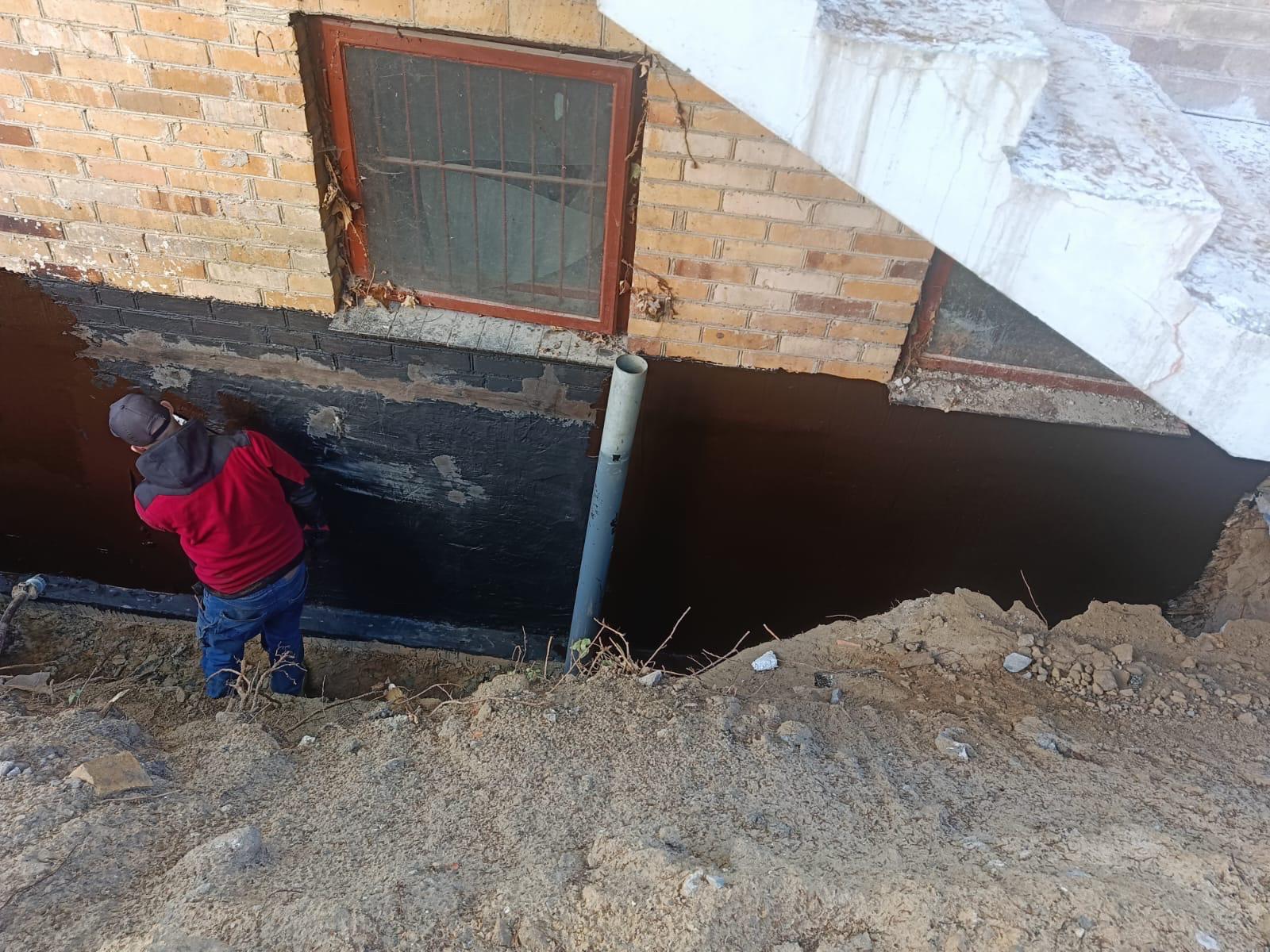

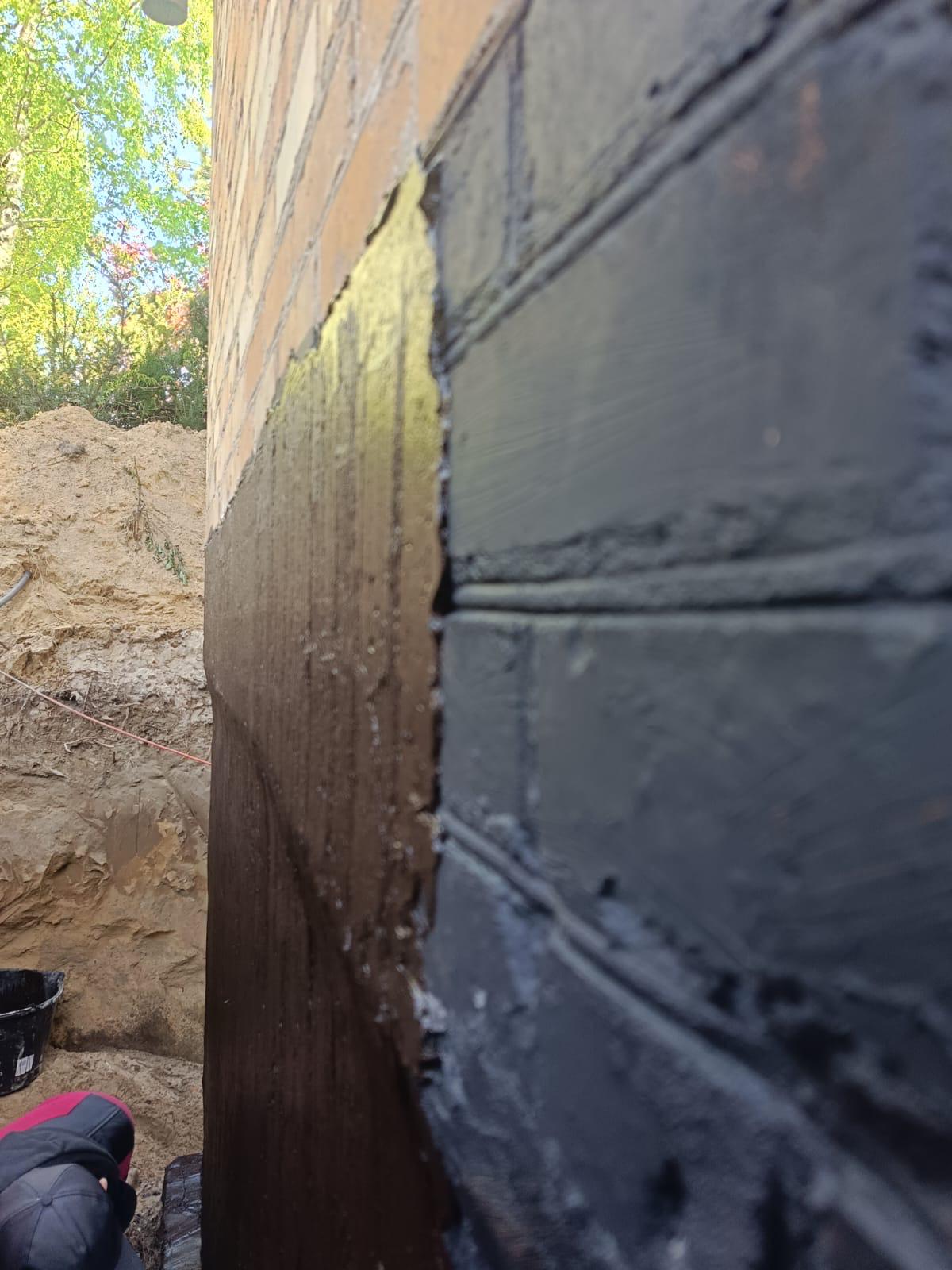

4. zagruntowanie przygotowanej powierzchni ściany przy użyciu produktu NEXLER BITFLEX PRIMER i aplikacja izolacji przeciwwilgociowej w postaci produktu NEXLER BITFLEX KMB 2K

---

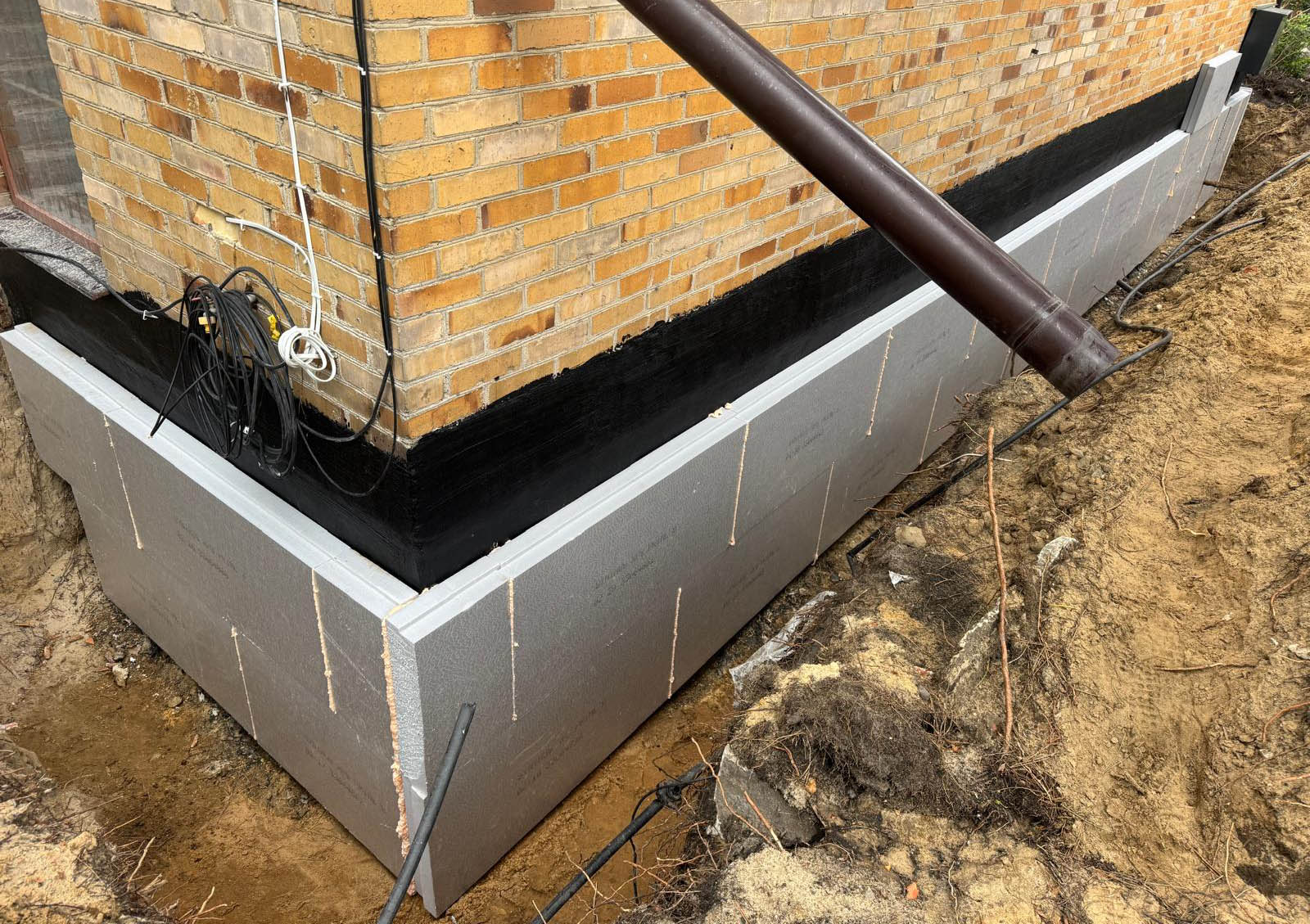

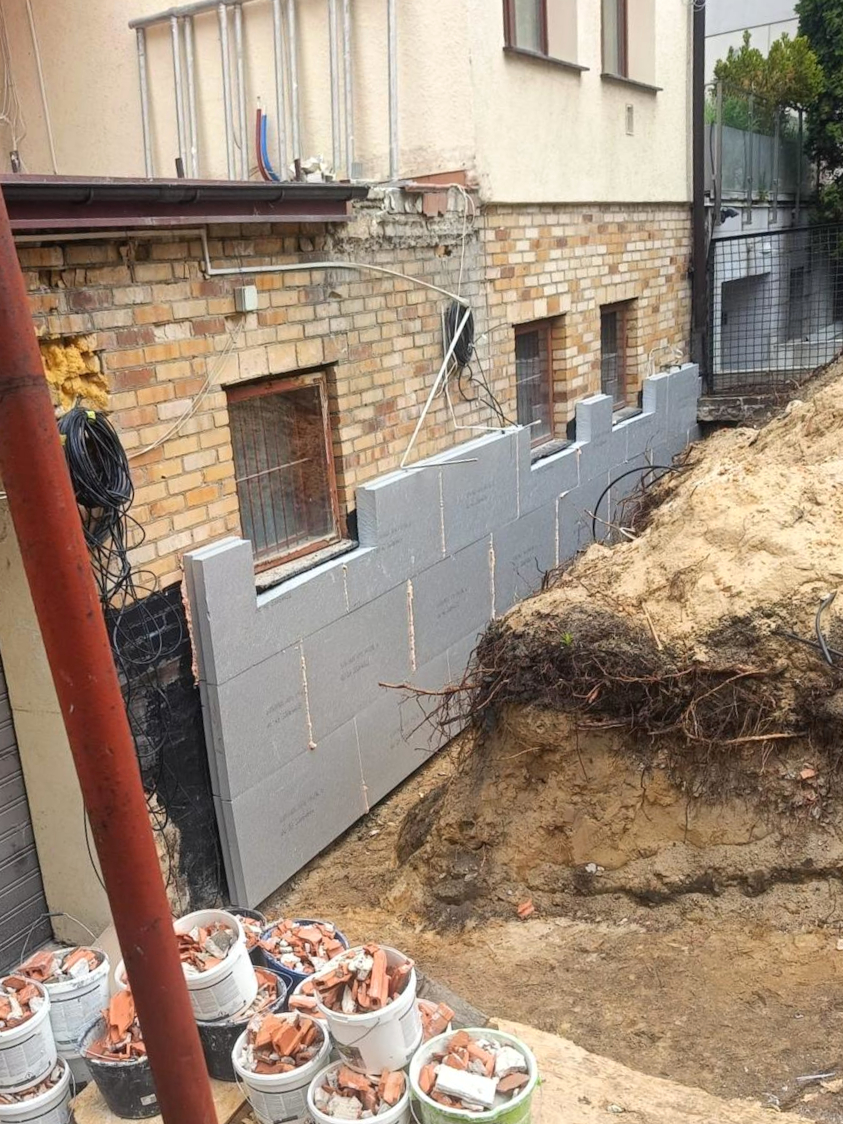

5. montaż termoizolacji w postaci styroduru XPS 300, gr. 12cm

---

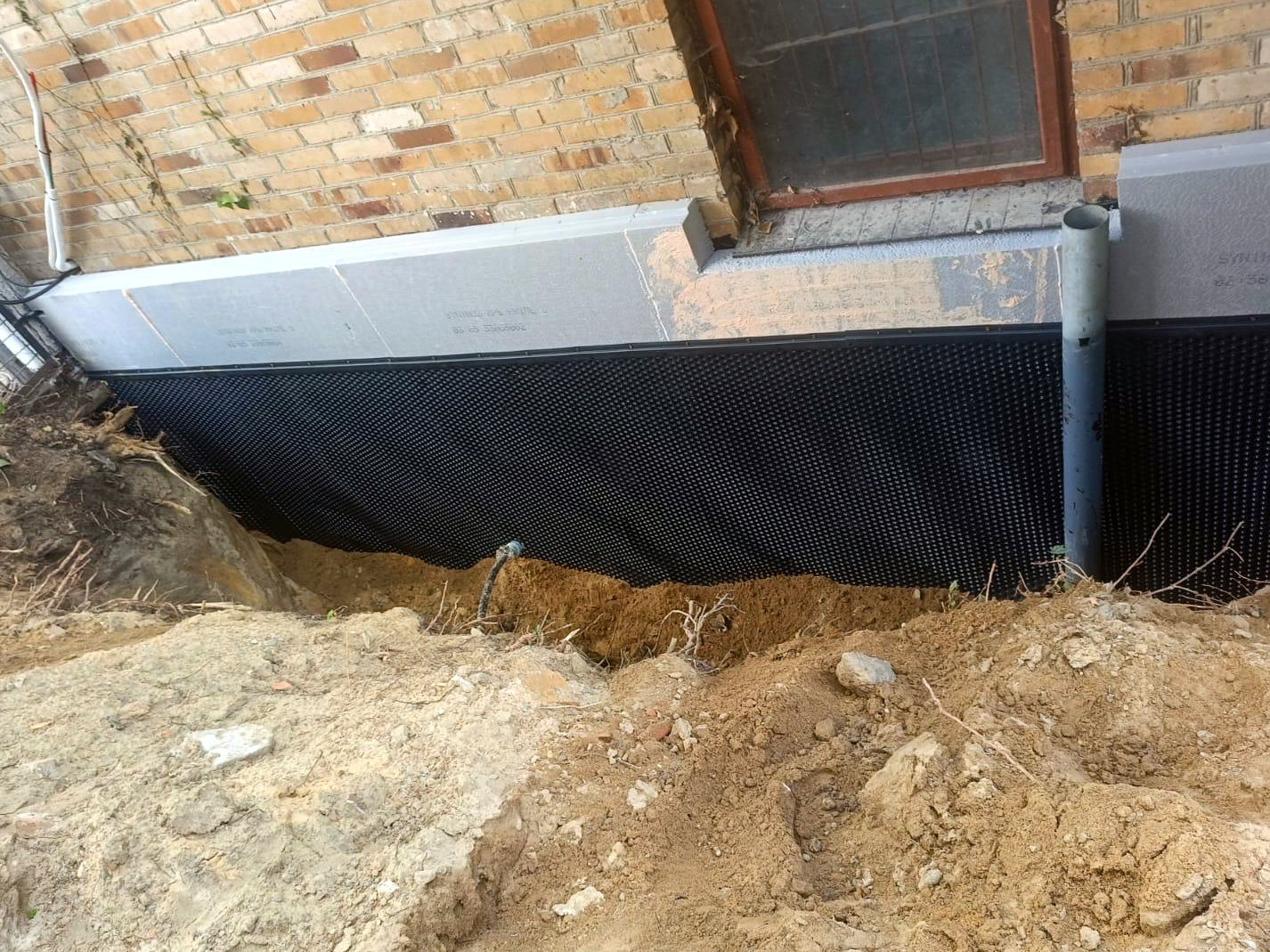

6. montaż folii kubełkowej z wykończeniem listwą

---

7. zasypanie wykopu wraz z zagęszczeniem gruntu

---

WYKONANIE USZCZELNIENIA DYLATACJI ŚCIAN FUNDAMENTOWYCH W BUDYNKU - Katowice, 2023

Problem: W nowo powstałym budynku o dwóch kondygnacjach podziemnych nie wykonano uszczelnienia dylatacji ścian fundamentowych na etapie montażu elementów konstrukcyjnych. Konieczne było zastosowanie rozwiązania naprawczego, zapewniającego wodoszczelność dylatacji dużej rozwartości - mierzącej 10 cm.
Szczelina dylatacyjna została zaizolowana przeciwwodnie taśmą uszczelniającą PVC, wklejoną na kleju epoksydowym i dodatkowo zabezpieczona żywicą metakrylową EUROSEAL PMMA200 zbrojoną włókniną.

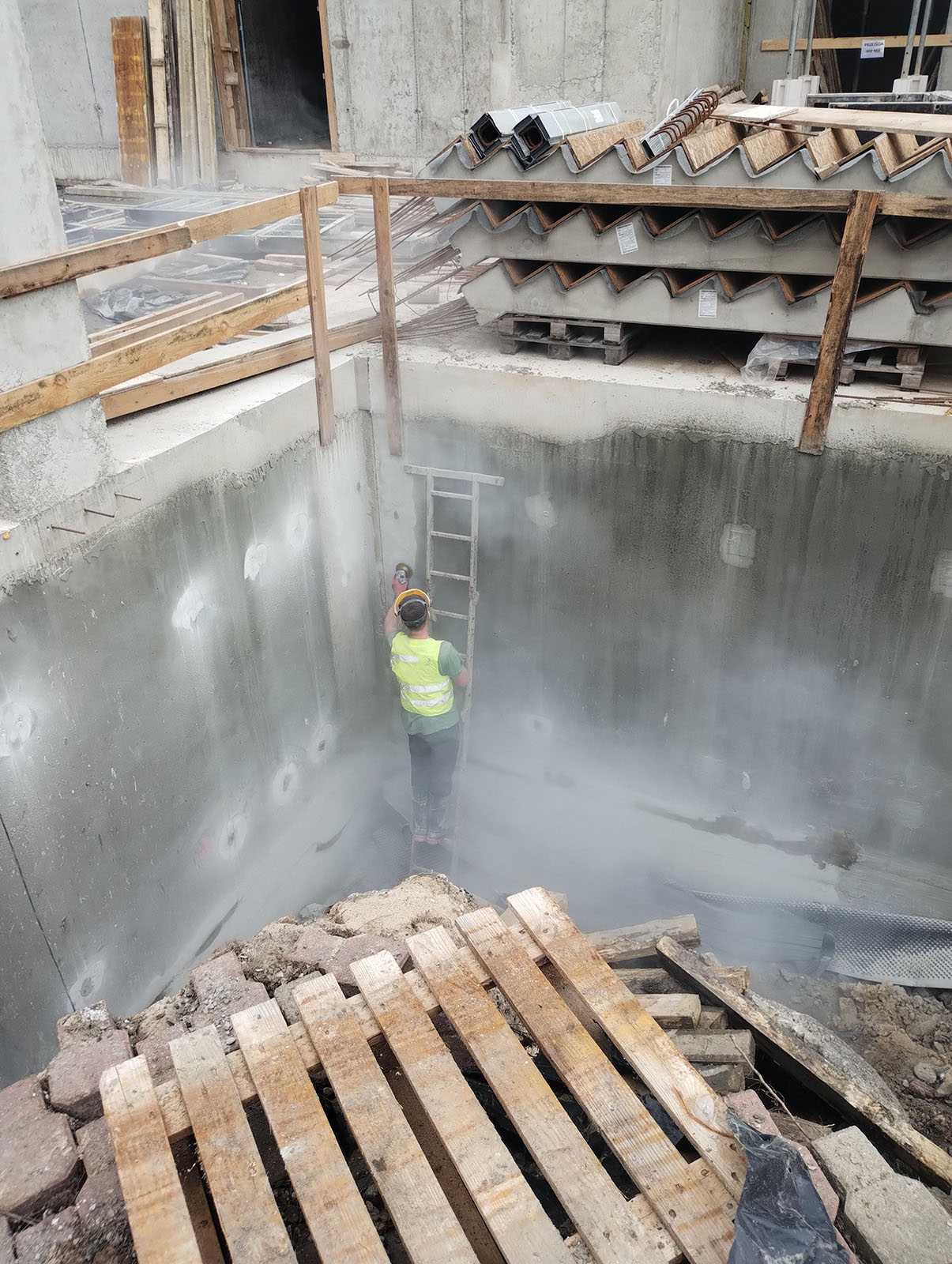

1. prace przygotowawcze – mechaniczne wyrównanie powierzchni ściany żelbetowej oraz dokładne oczyszczenie / odpylenie powietrzem pod ciśnieniem

---

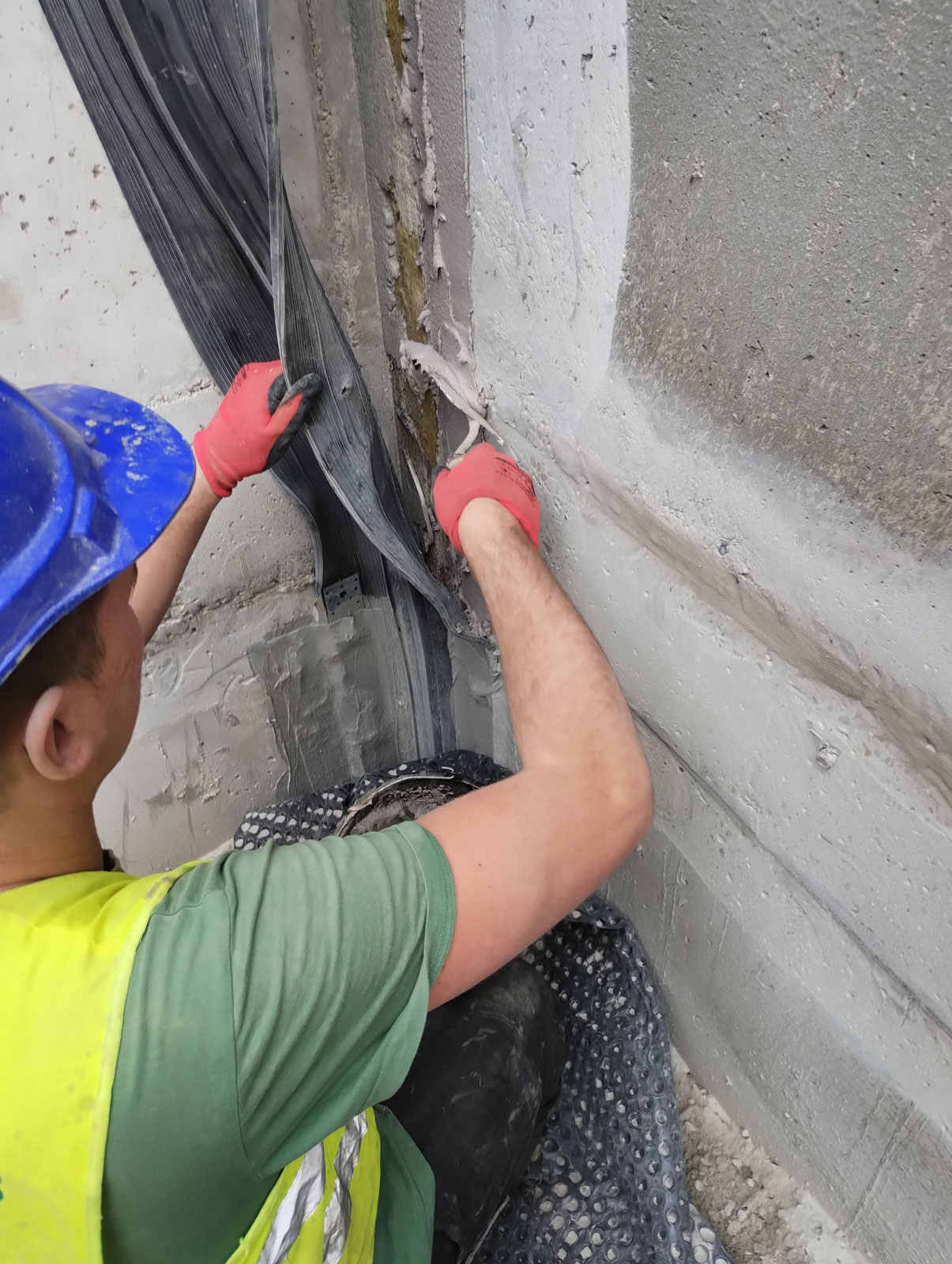

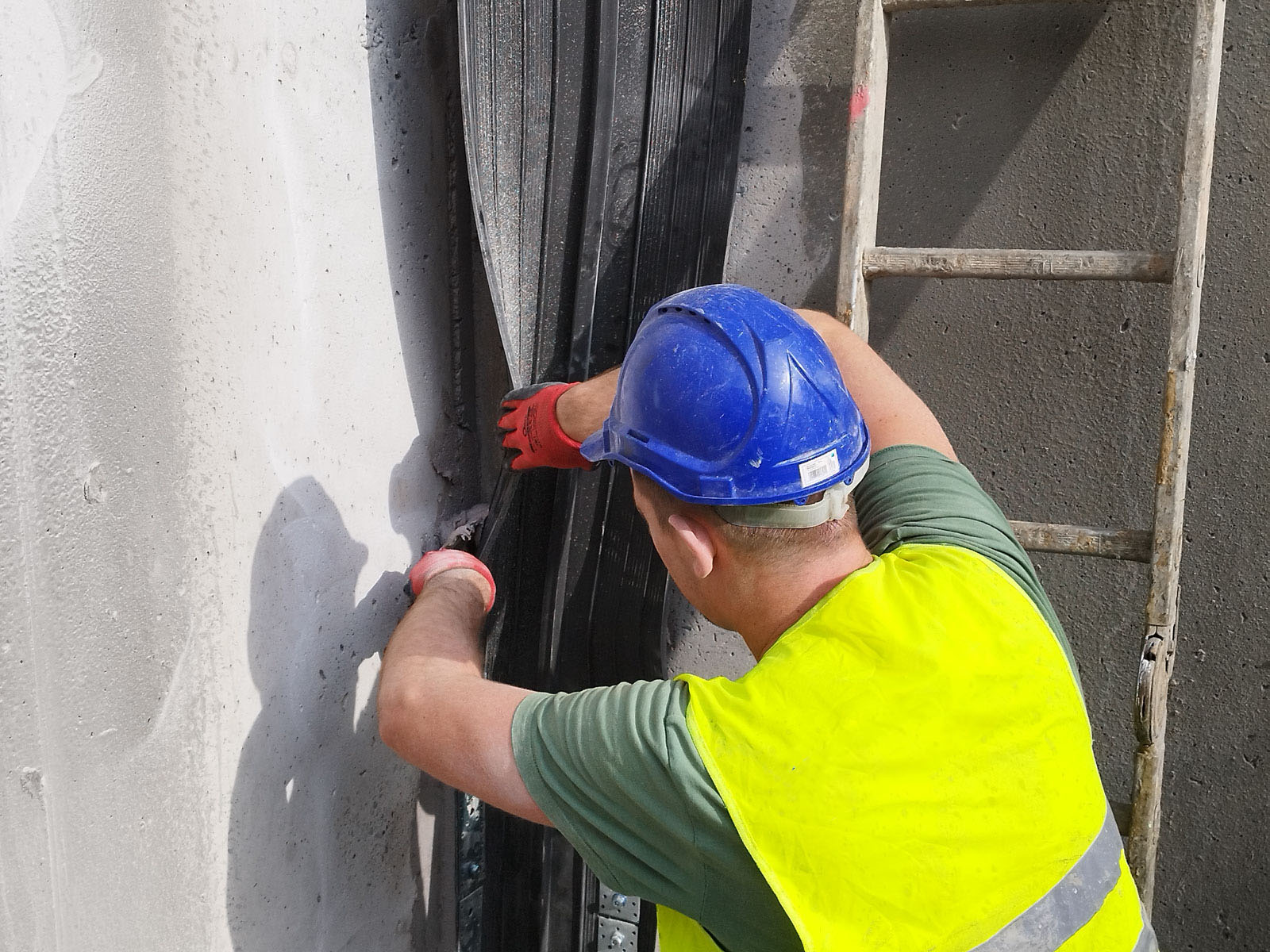

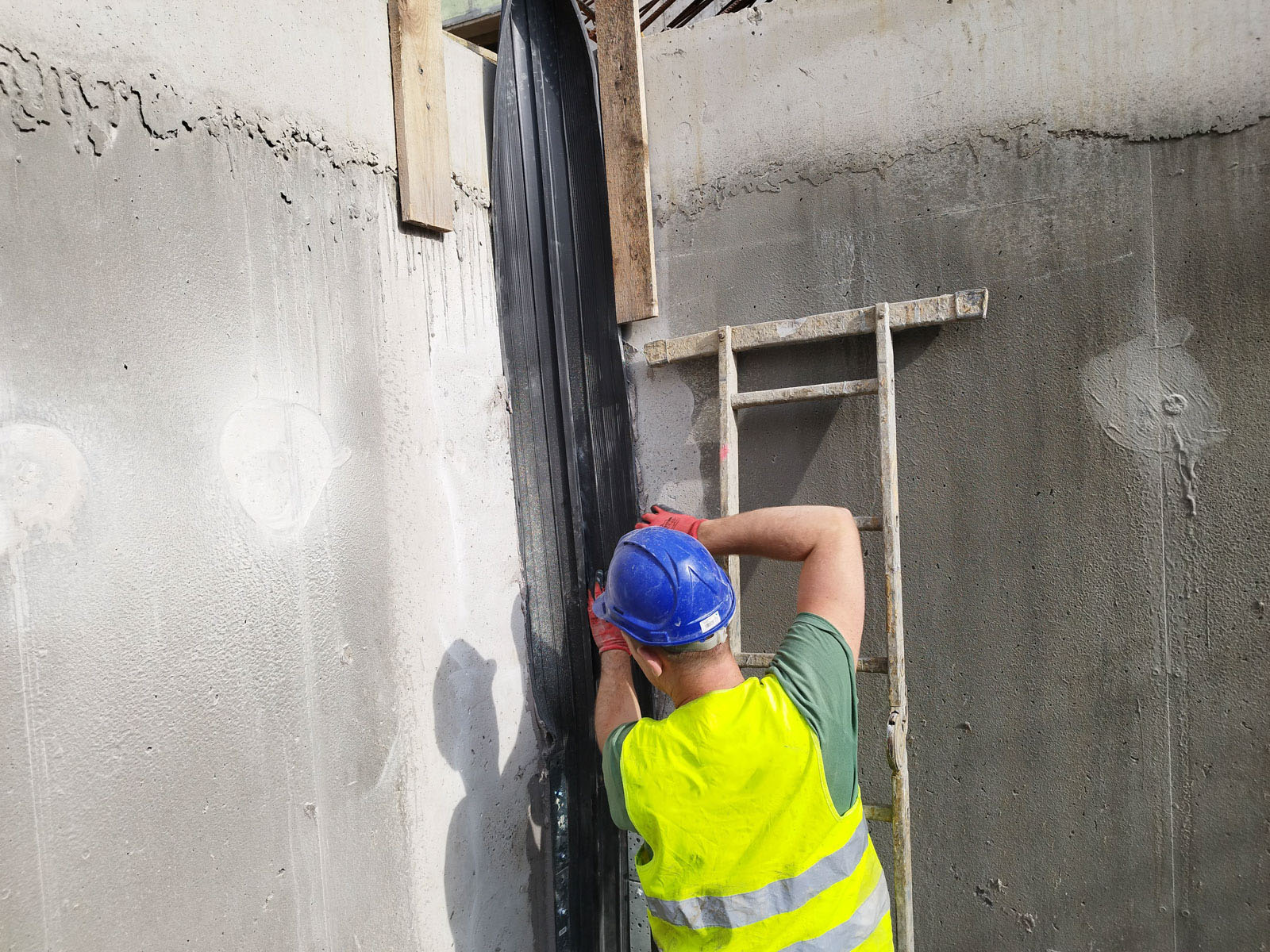

2. aplikacja warstwy kleju epoksydowego na ścianę, obustronnie wzdłuż szczeliny dylatacyjnej i montaż na przygotowanym podłożu klejowym taśmy uszczelniającej PVC poprzez dociśnięcie

---

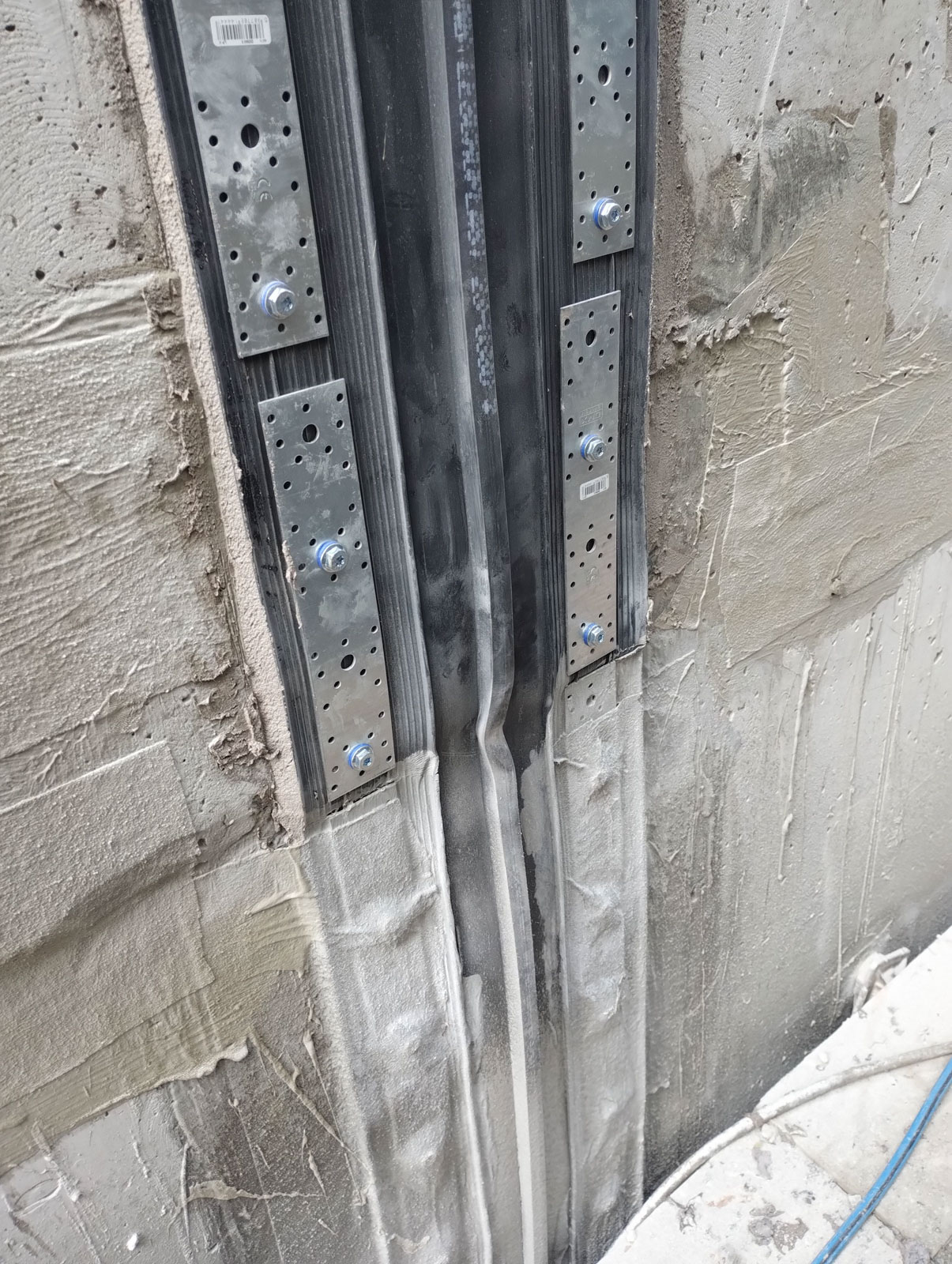

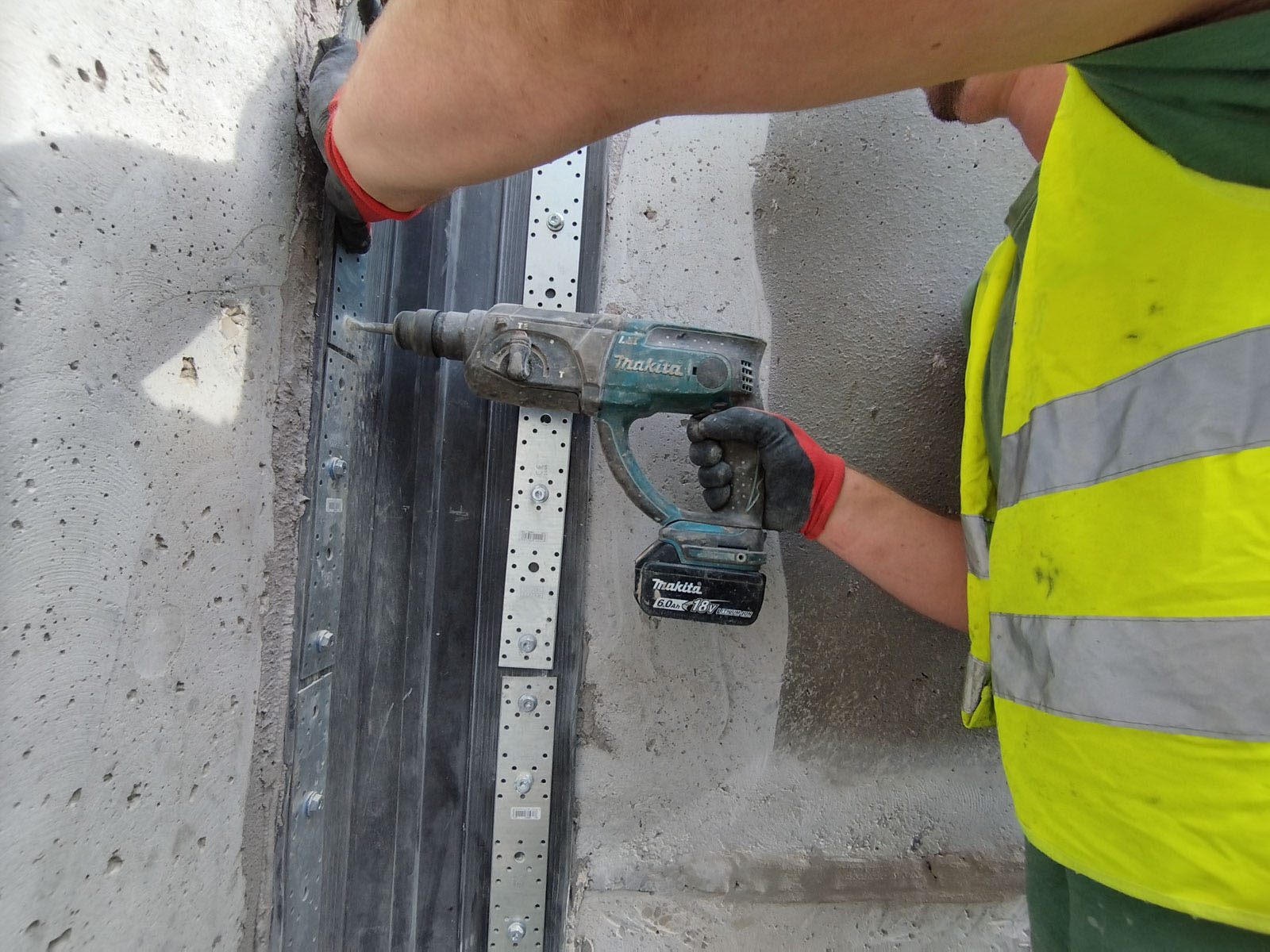

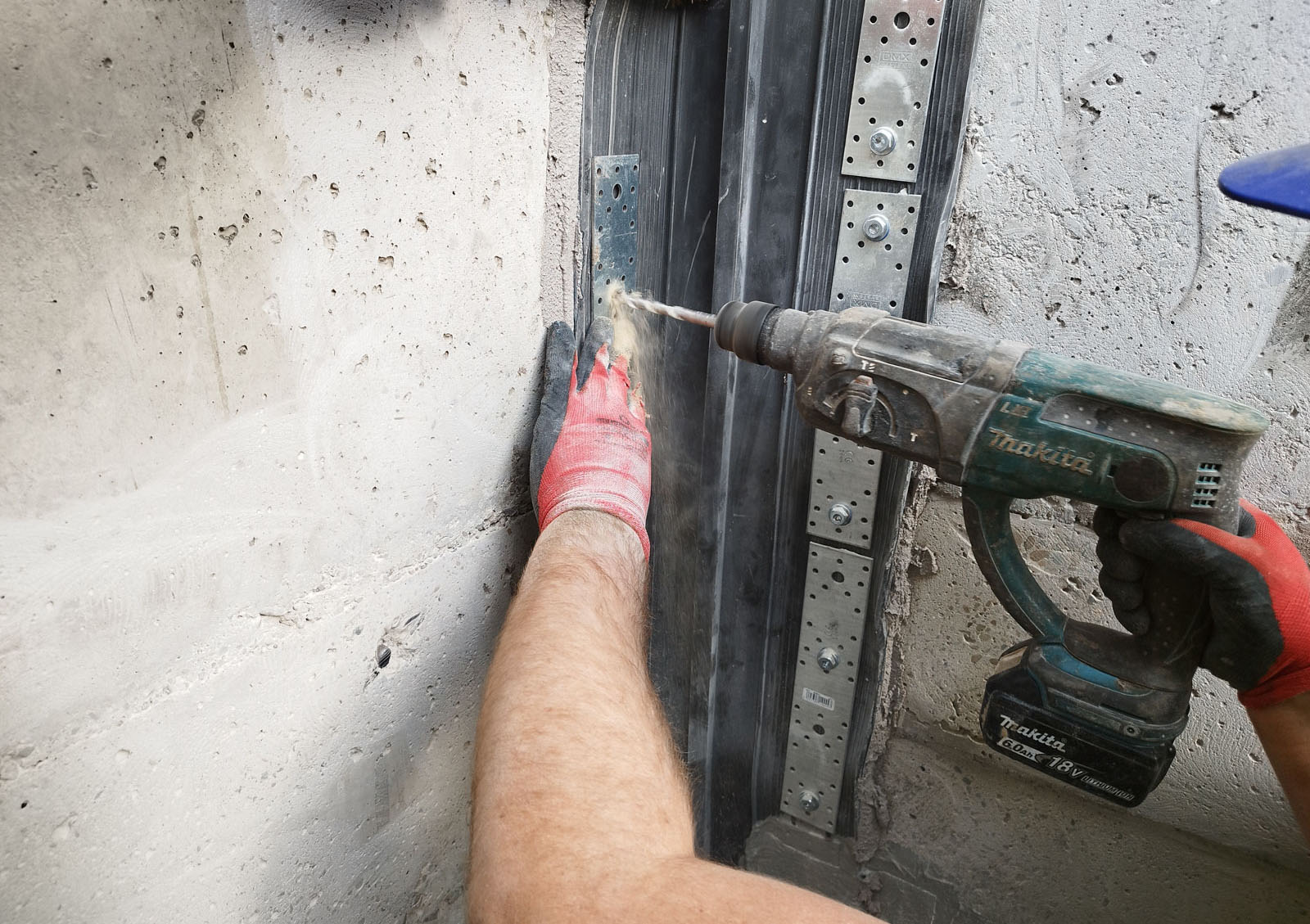

3. przytwierdzenie przyklejonej taśmy uszczelniającej do ściany przy użyciu łączników stalowych i kołków rozporowych

---

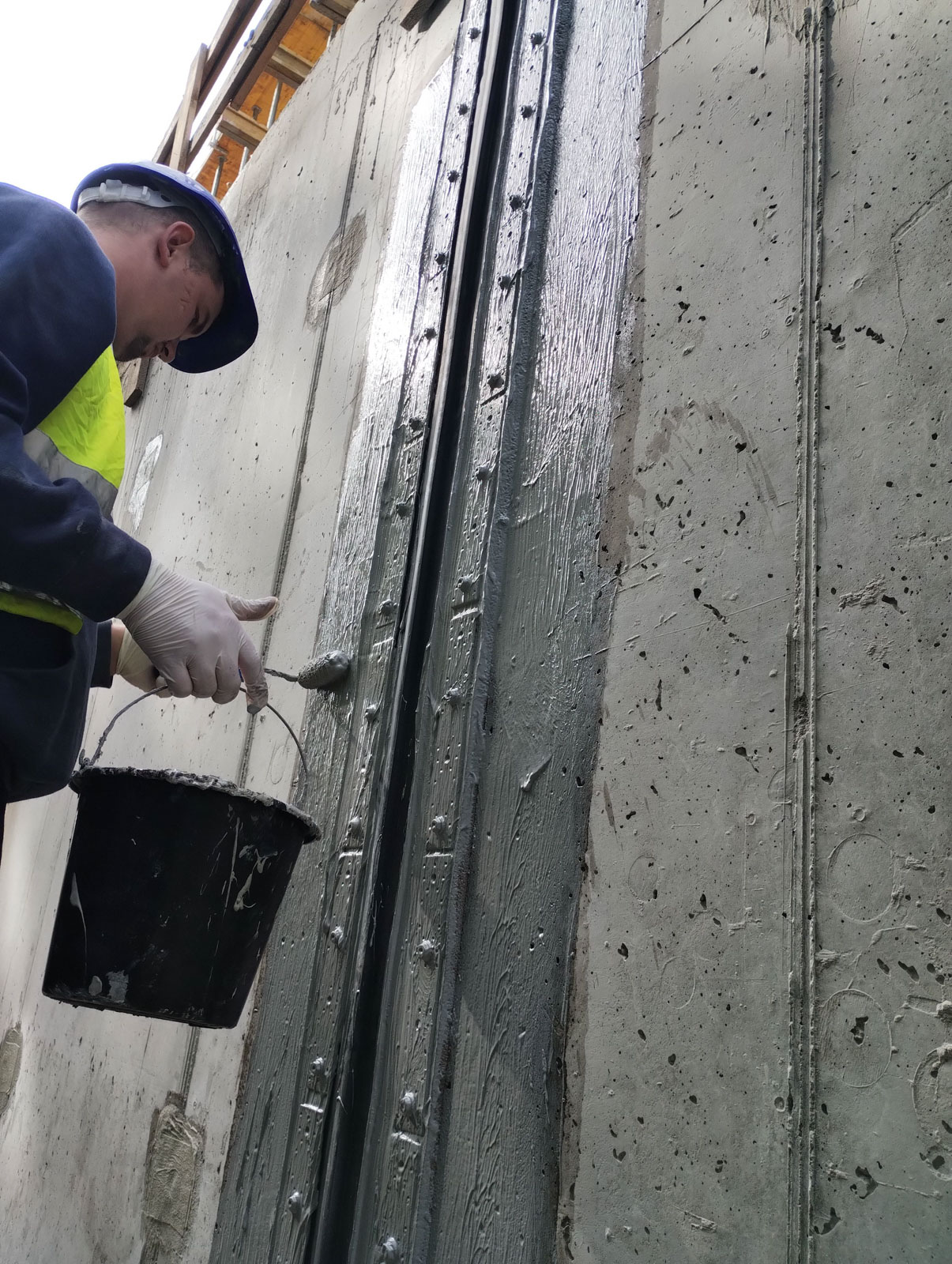

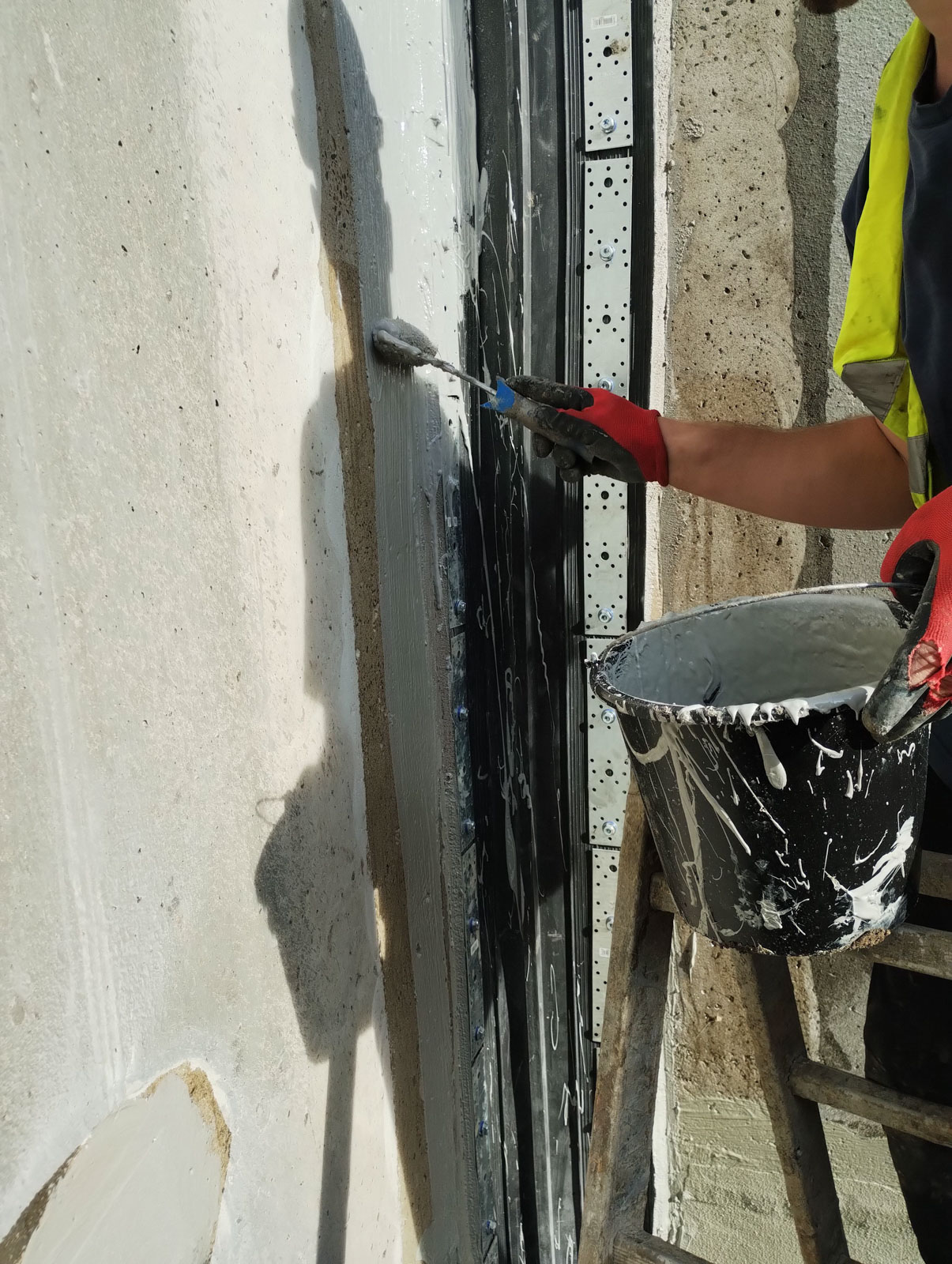

4. aplikacja pierwszej warstwy izolacji z żywicy EUROSEAL PMMA 200 na odtłuszczoną taśmę  PVC oraz na styk taśmy ze ścianą żelbetową, obustronnie pasami szerokości ok. 25cm

---

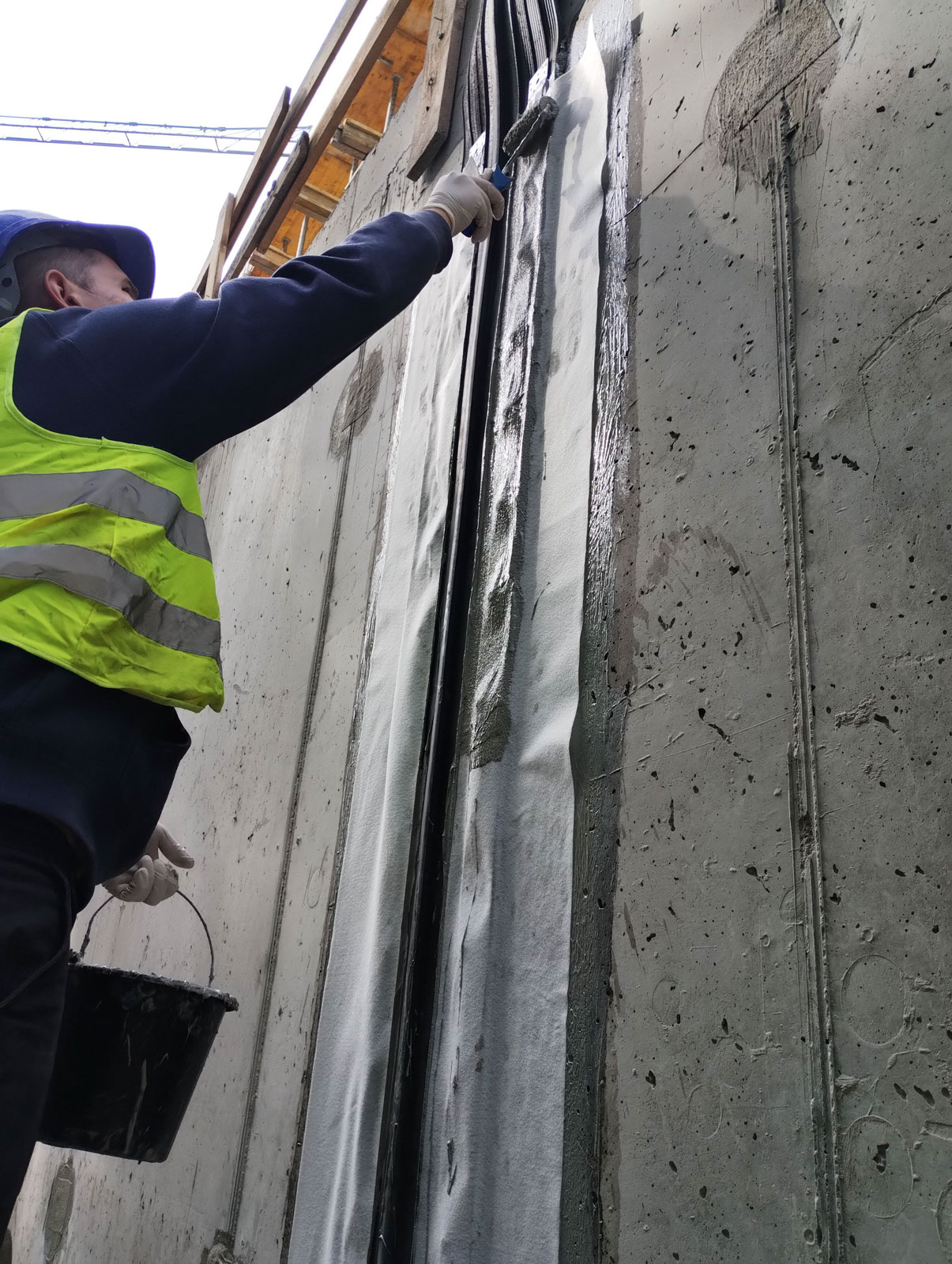

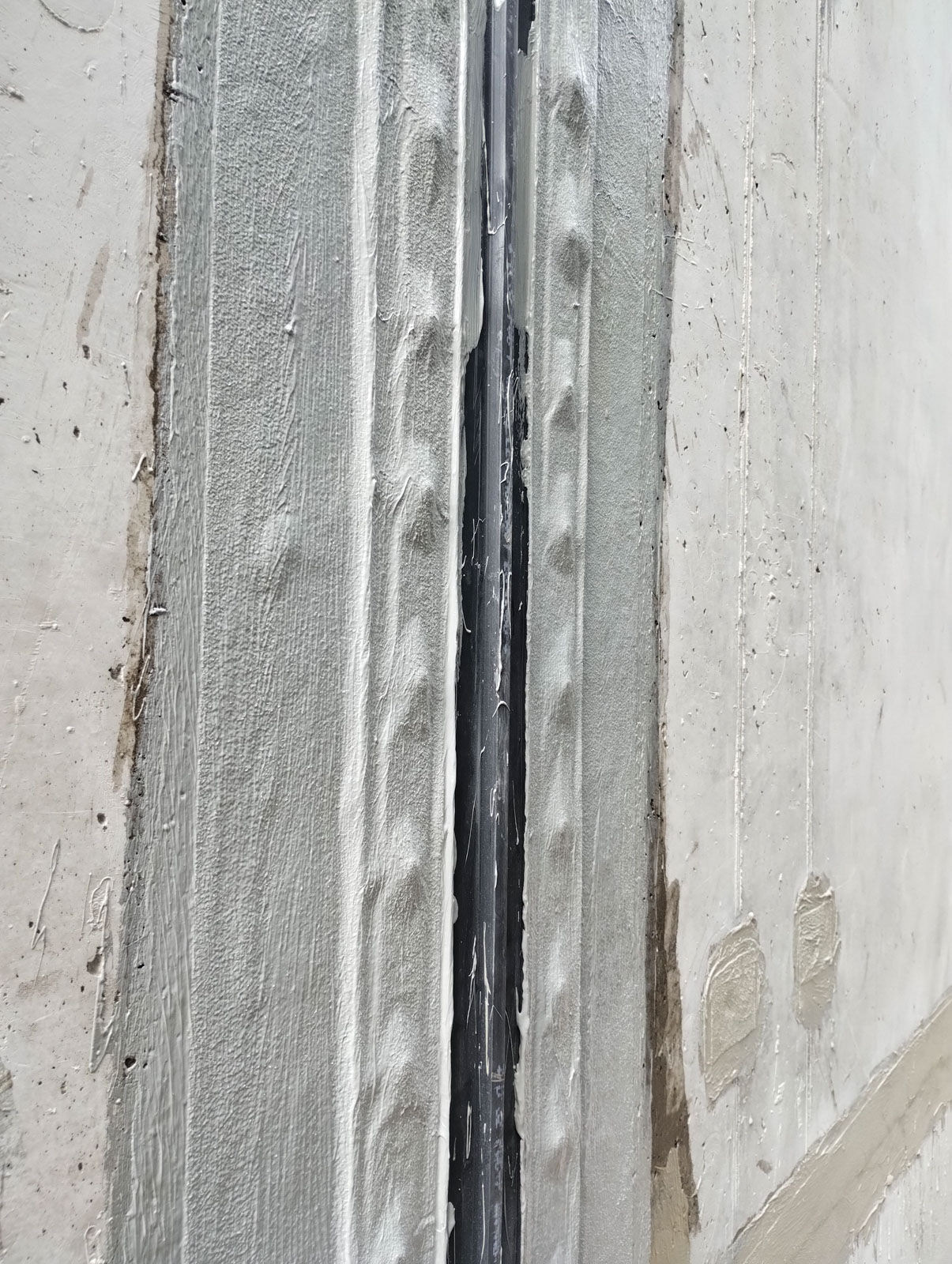

5. wtopienie w pierwszą warstwę żywicy PMMA200 pasów włókniny wzmacniającej o szerokości 20cm, obustronnie

6. aplikacja drugiej warstwy żywicy EUROSEAL PMMA200

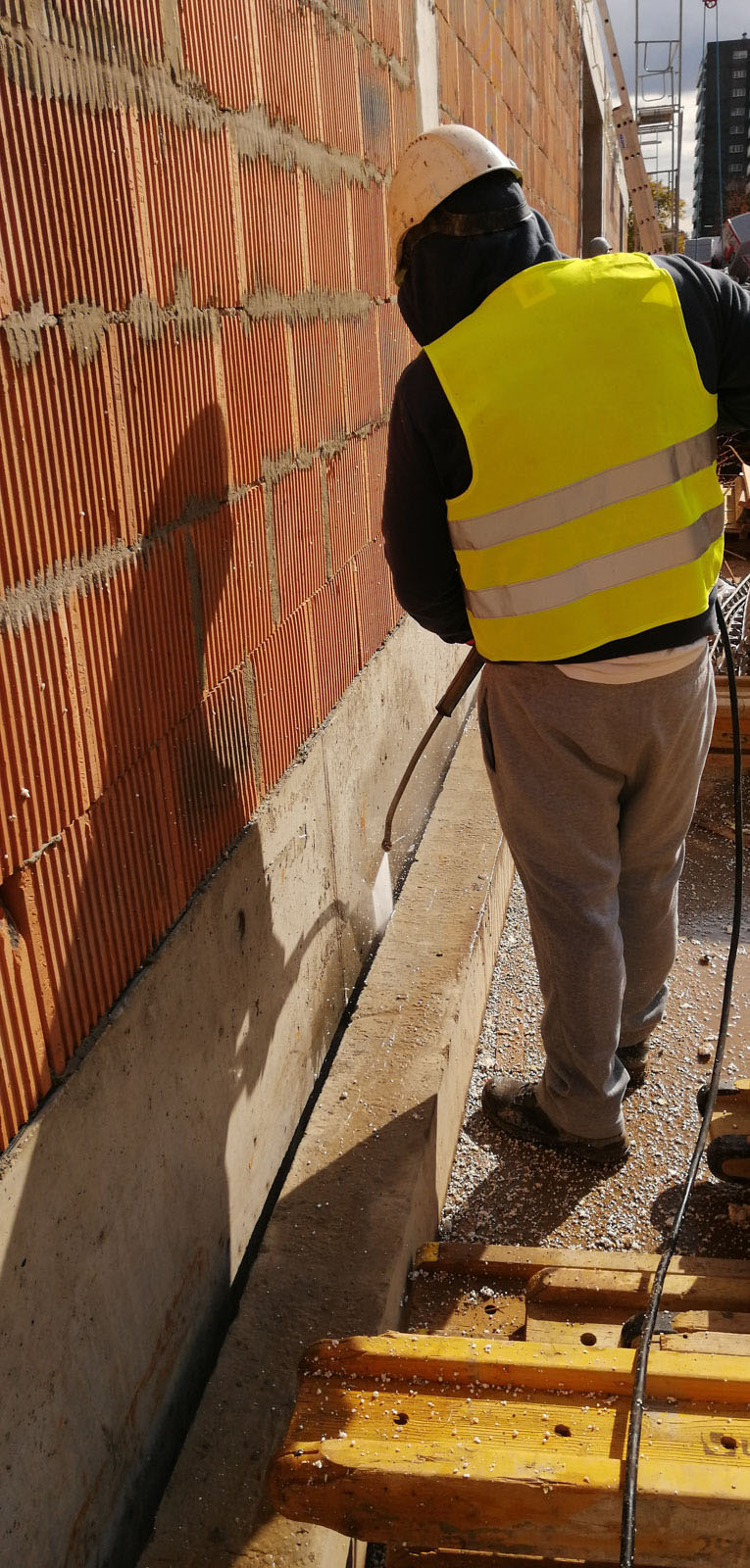

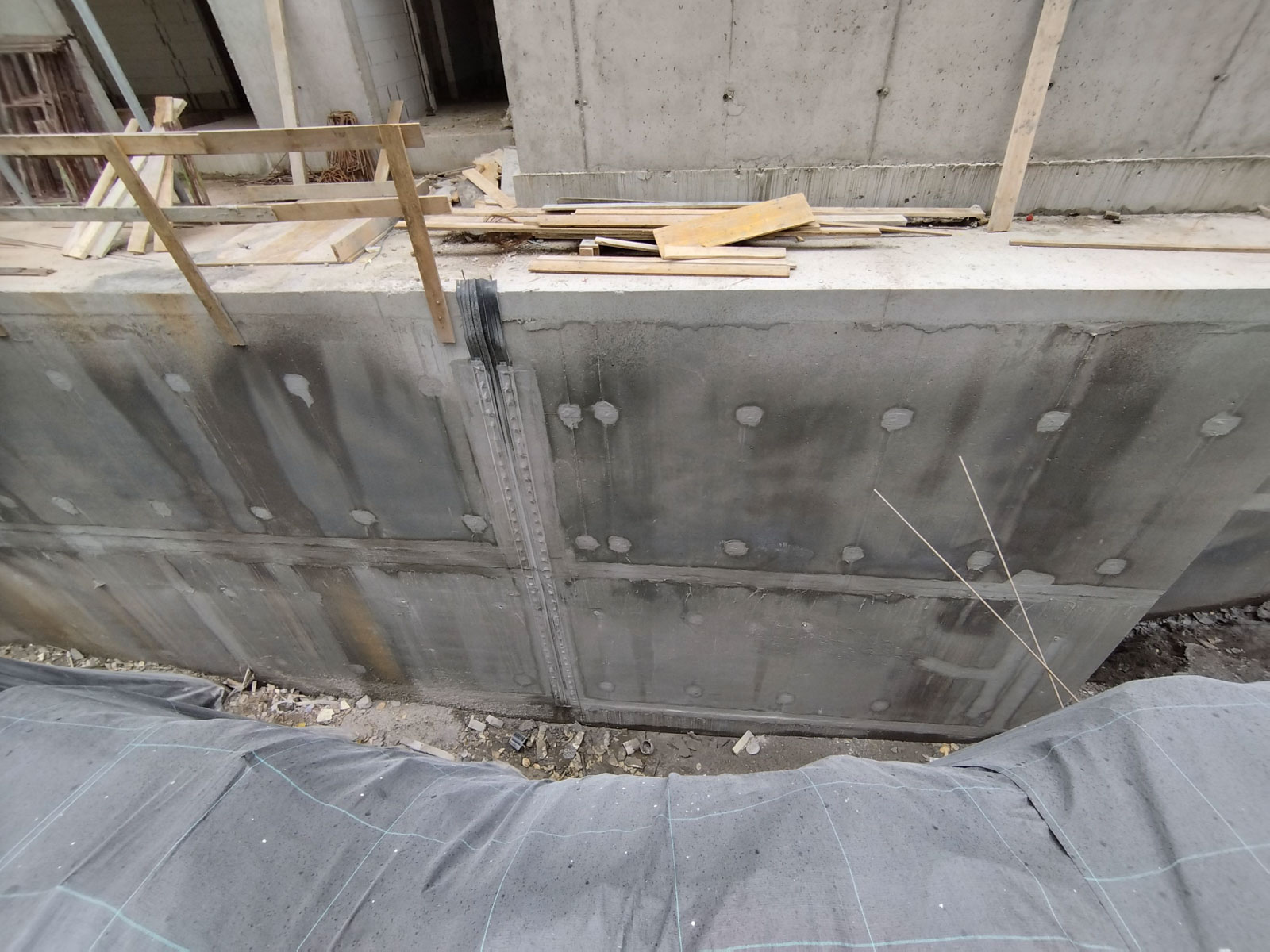

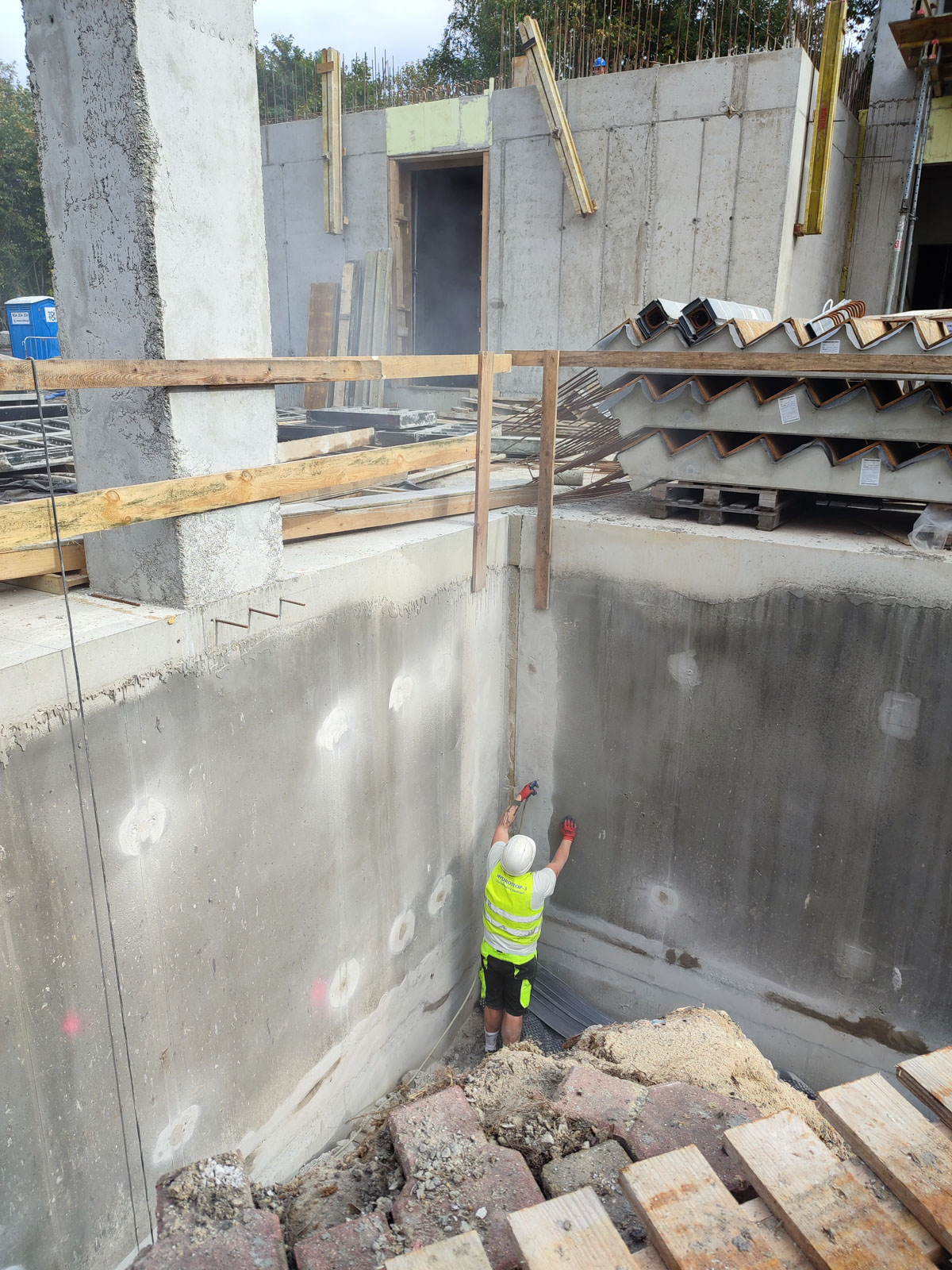

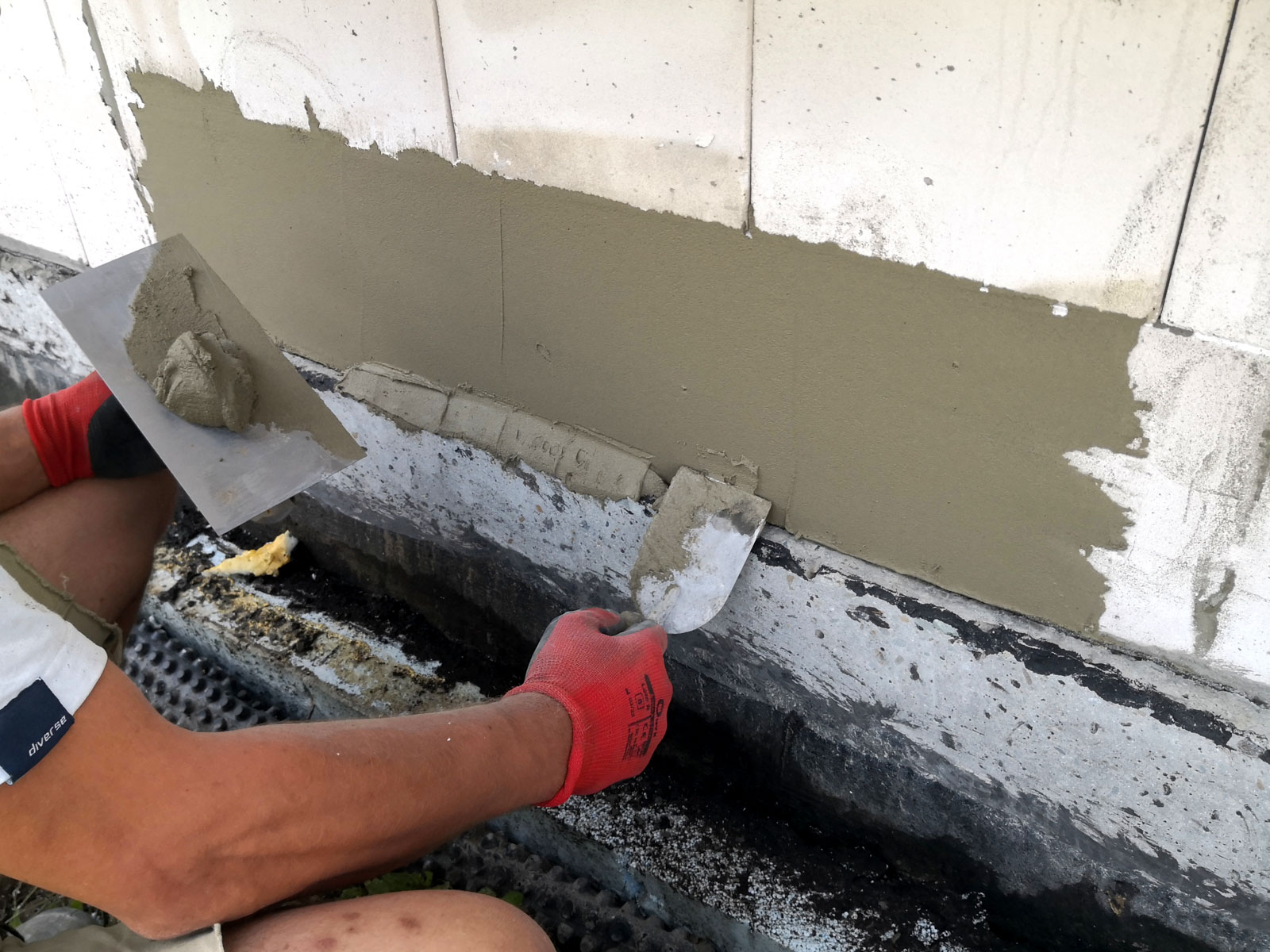

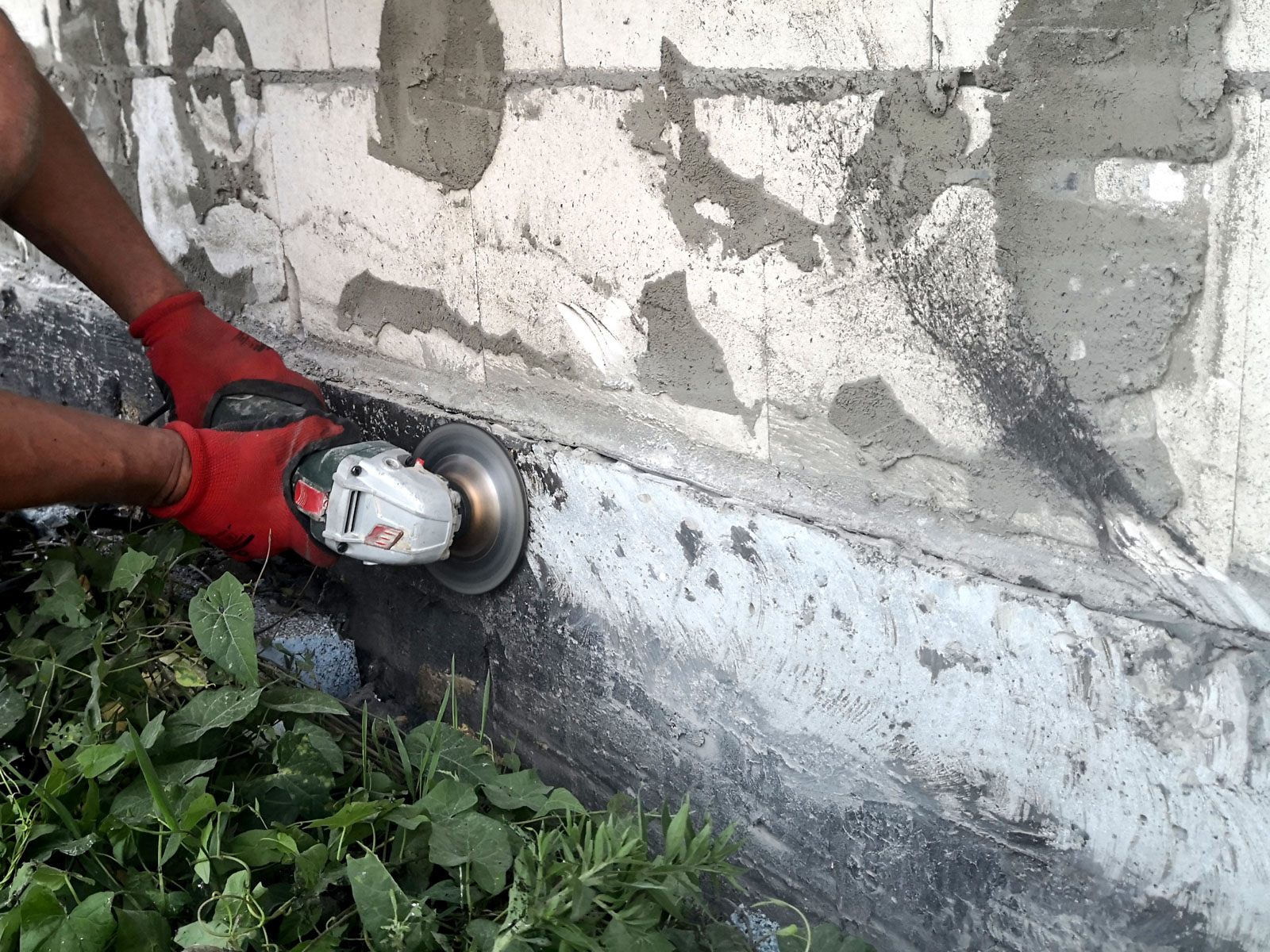

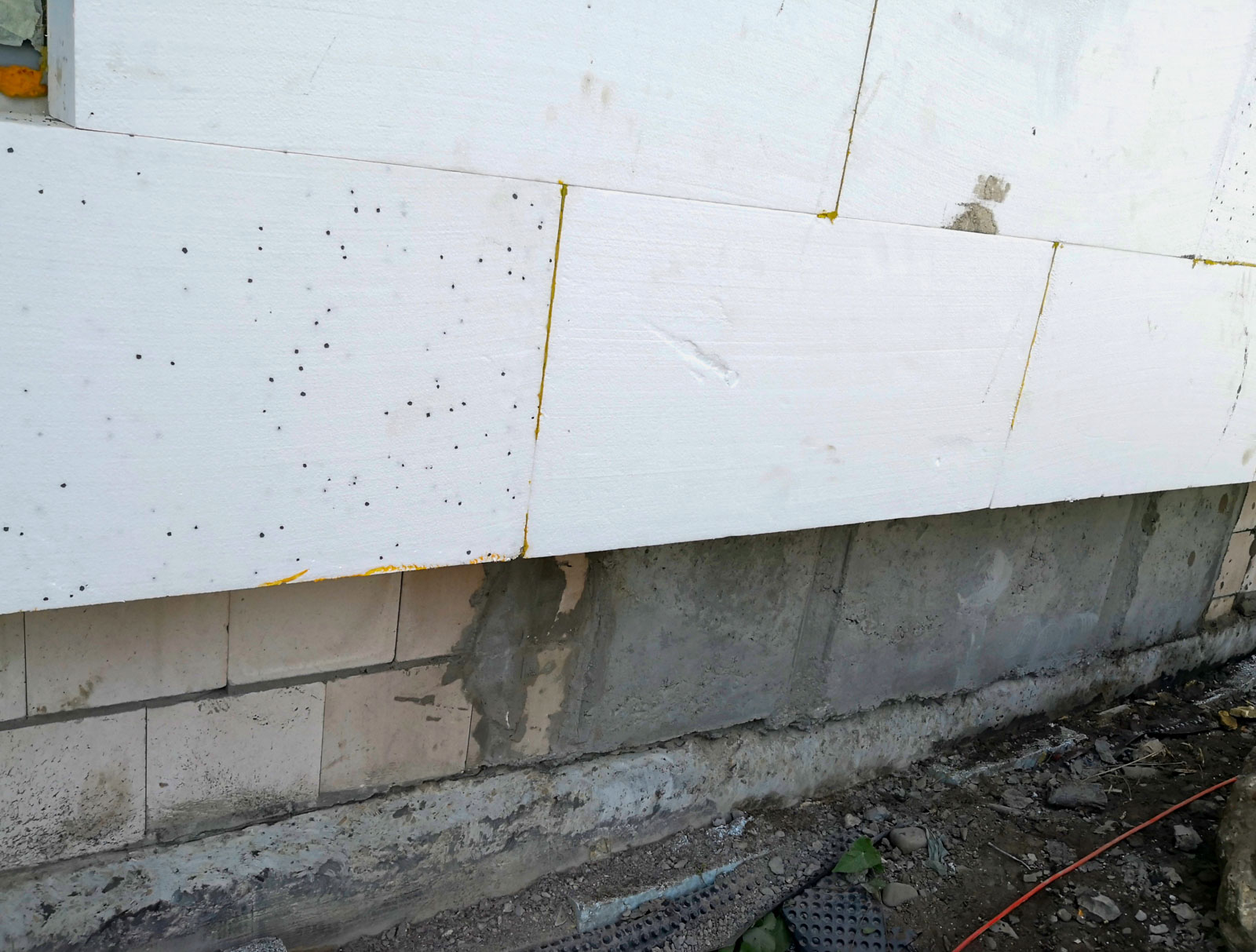

NAPRAWA IZOLACJI PIONOWEJ BUDYNKU - Oświęcim, 2022

Problem: nowo powstały budynek mieszkalny usytuowano w bezpośrednim sąsiedztwie istniejącego obiektu wielkopowierzchniowego. Niekorzystne ukształtowanie terenu (poziom parteru budynku istniejącego wyniesiony jest 1m wyżej w stosunku do nowego budynku mieszkalnego) oraz zagospodarowanie wody deszczowej istniejącego obiektu, stworzyły realne zagrożenie ze strony wody deszczowej dla budynku mieszkalnego, który nie został należycie zabezpieczony pod tym kątem.

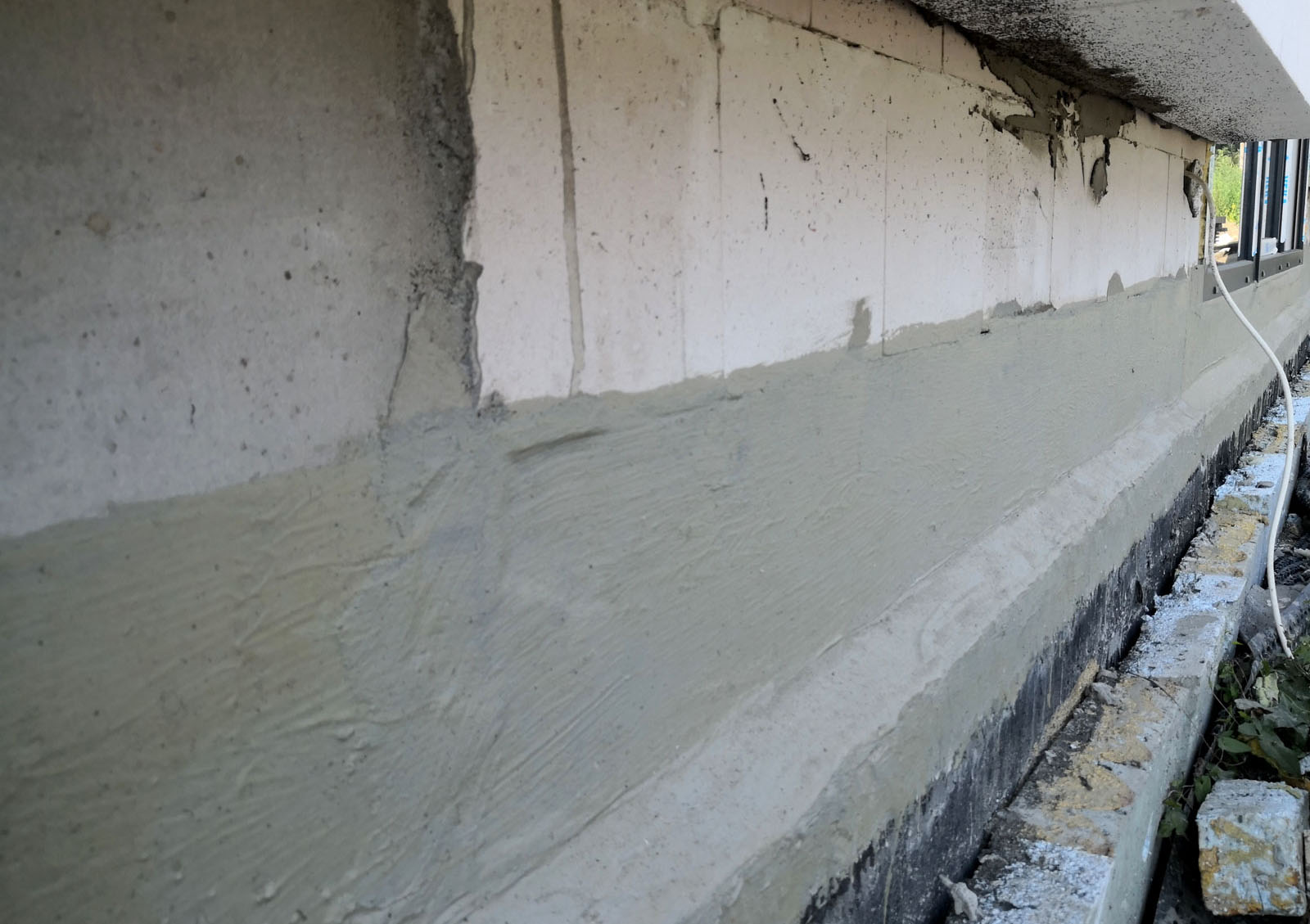

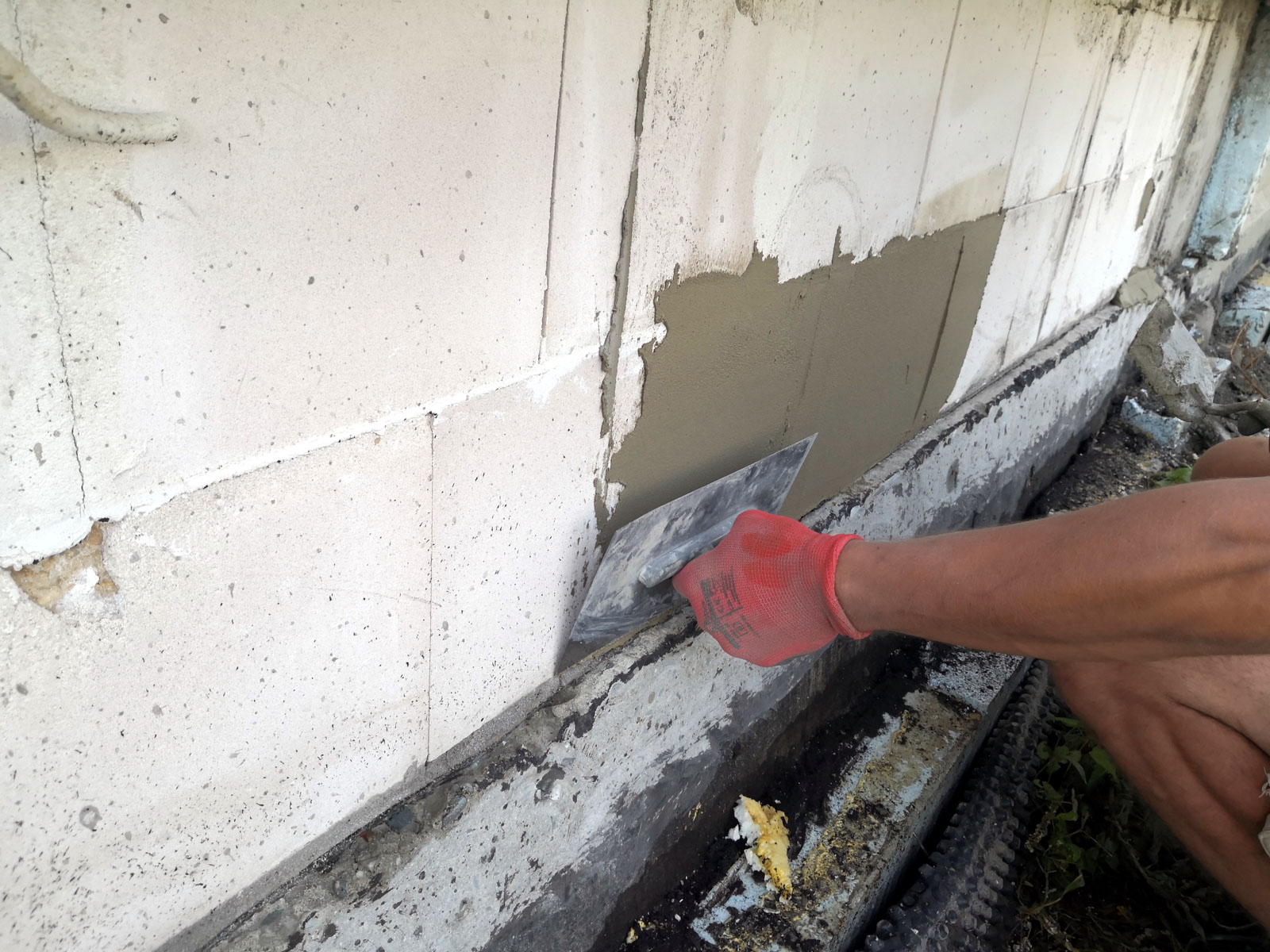

Konieczna była naprawa hydroizolacji pionowej ścian, z wyprowadzeniem jej powyżej styk ściany fundamentowej ze ścianą murowaną kondygnacji nadziemnej.

USZCZELNIENIE RYS ŚCIAN FUNDAMENTOWYCH METODĄ INIEKCJI CIŚNIENIOWEJ - Poznań, 2021

Problem: Na ścianach fundamentowych nowo wybudowanego garażu pojawiły się zarysowania. To zjawisko normalne, przewidywane na etapie projektowania, jednak traktuje się je jako wadę, szczególnie jeśli rozwarcie rys przekracza dopuszczalne normy i do pęknięć napłynie woda, czego następstwem jest przyspieszona degradacja konstrukcji. Aby przywrócić budowli wytrzymałość i szczelność, konieczne było trwałe zamknięcie i uszczelnienie zarysowań.

1. mechaniczne rozbruzdowanie rysy

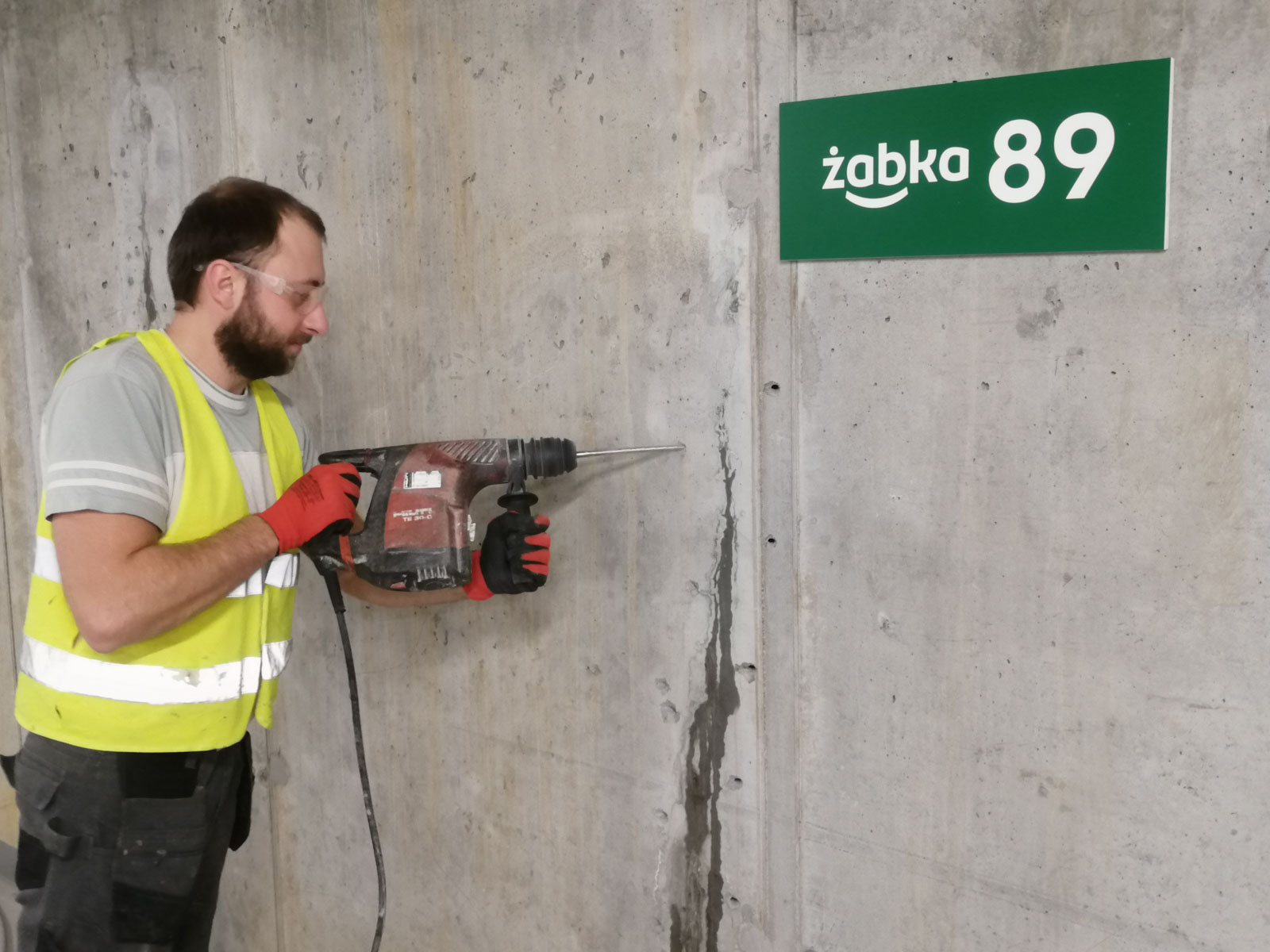

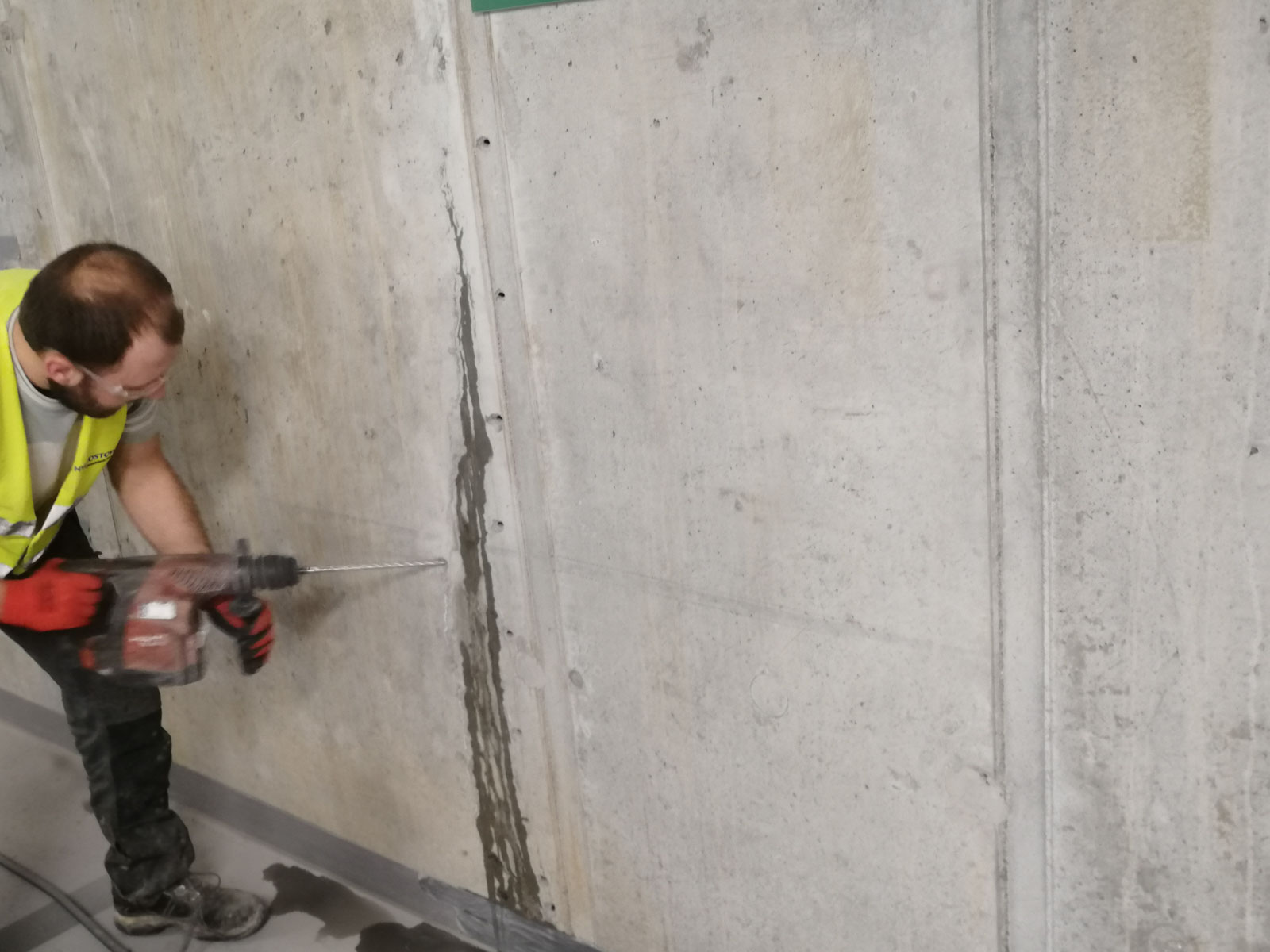

2. nawiercenie otworów podawczych pod pakery iniekcyjne naprzemiennie po obu stronach rysy

3. dokładne oczyszczenie otworów powietrzem pod ciśnieniem i przepłukanie wodą

4. tamponaż bruzdy rysy za pomocą szybkowiążącej zaprawy wodoszczelnej

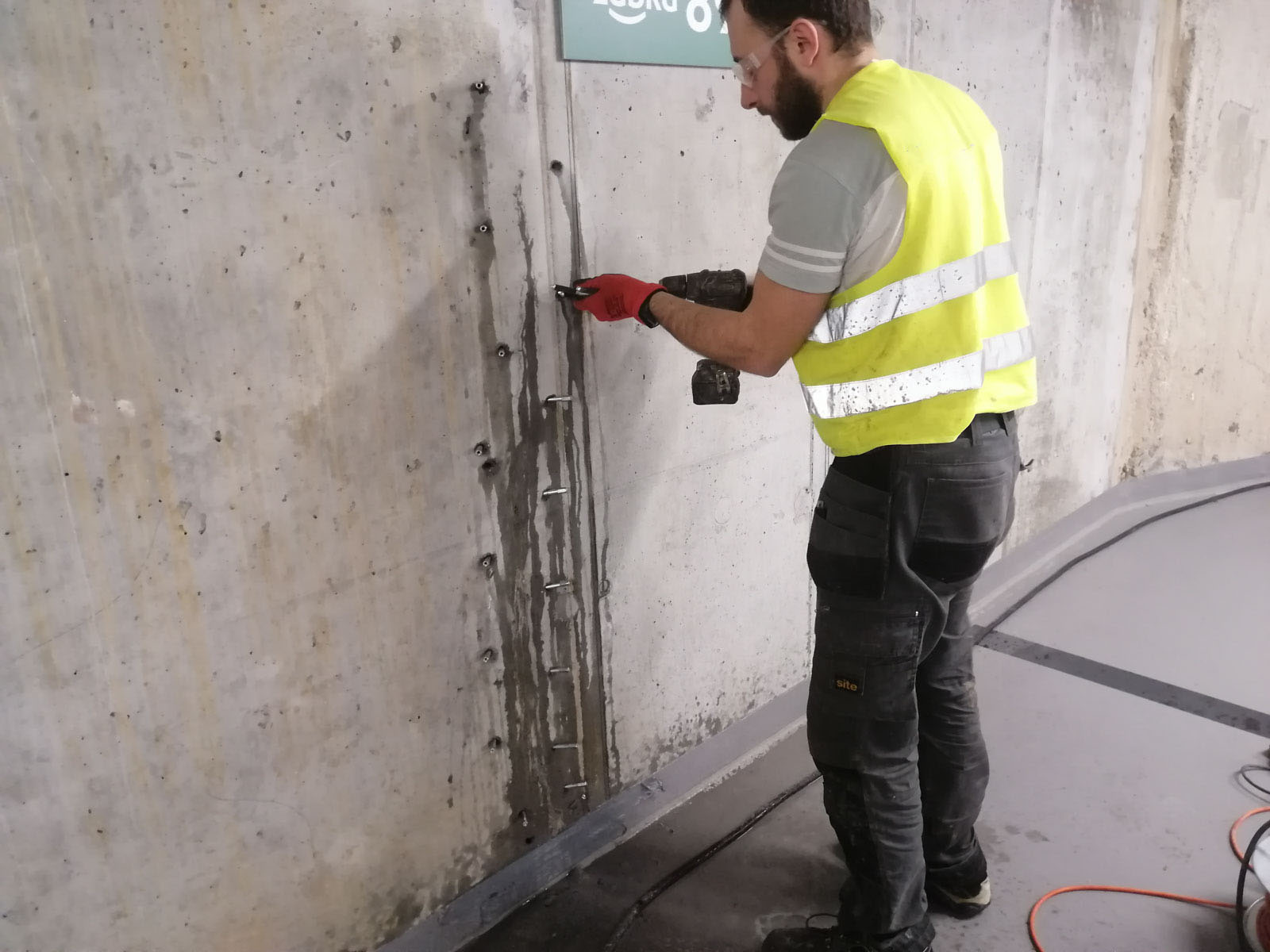

5. montaż pakerów iniekcyjnych w przygotowanych otworach

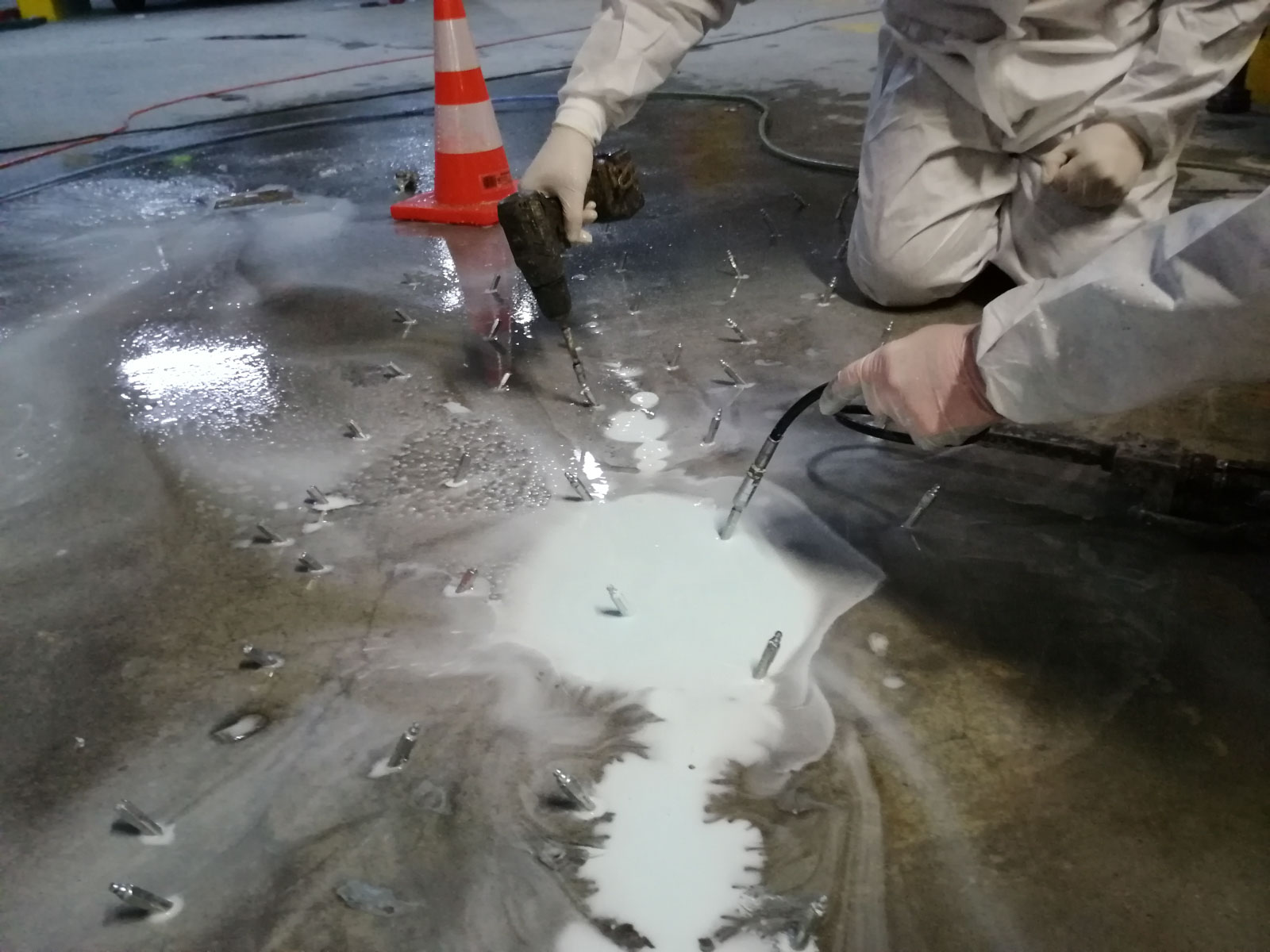

6. aplikacja iniektu (żywica pu) za pomocą pompy ciśnieniowej

7. usunięcie pakerów i zamknięcie otworów zaprawą wodoszczelną

USZCZELNIENIE STYKU PŁYTY FUNDAMENTOWEJ ZE ŚCIANĄ METODĄ INIEKCJI CIŚNIENIOWEJ – Bielsko - Biała, 2021

Problem: brak lub niewłaściwe wykonanie hydroizolacji styku płyty dennej ze ścianą fundamentową w garażu podziemnym, skutkujące zawilgoceniem i zalewaniem garażu.

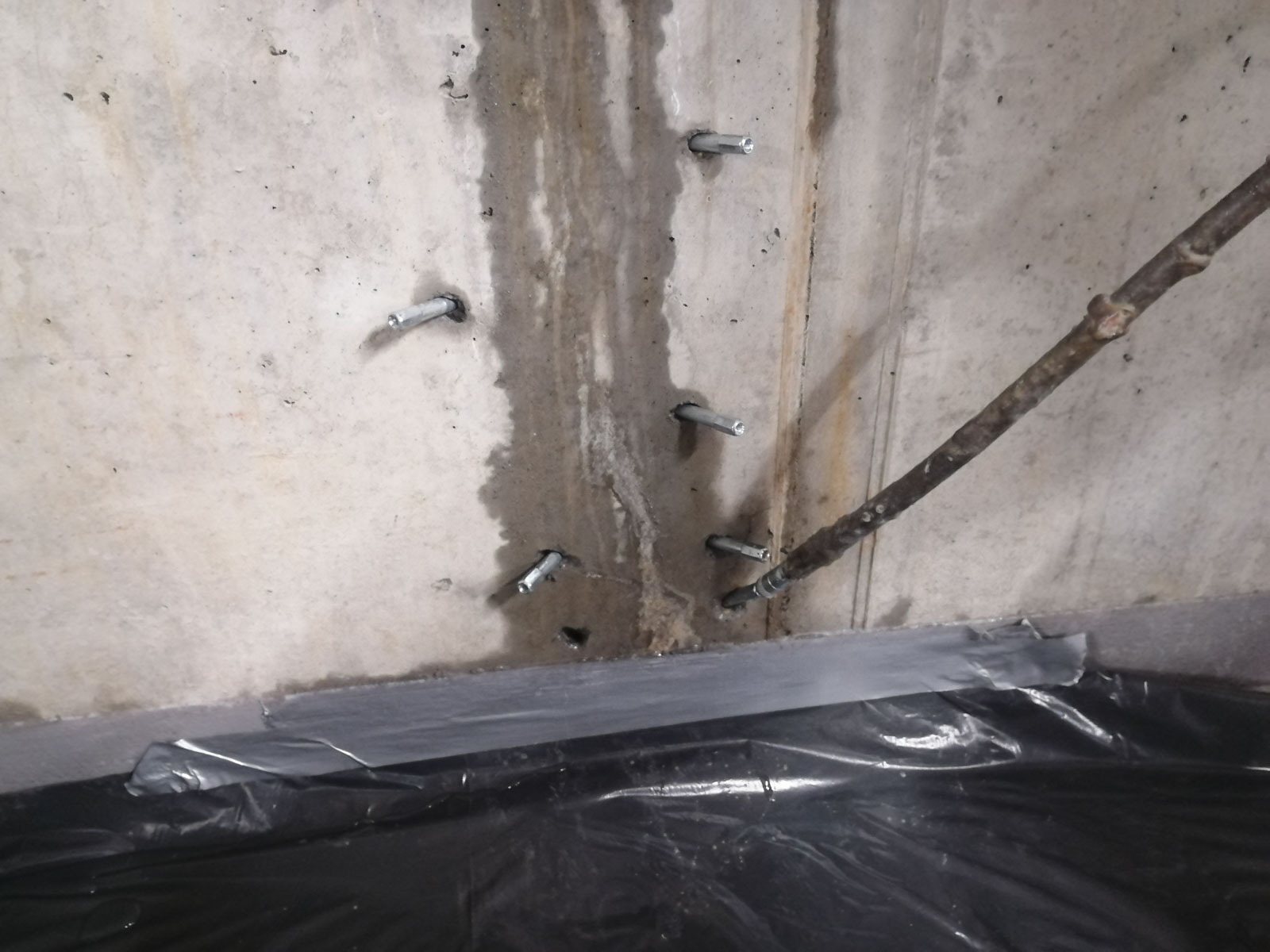

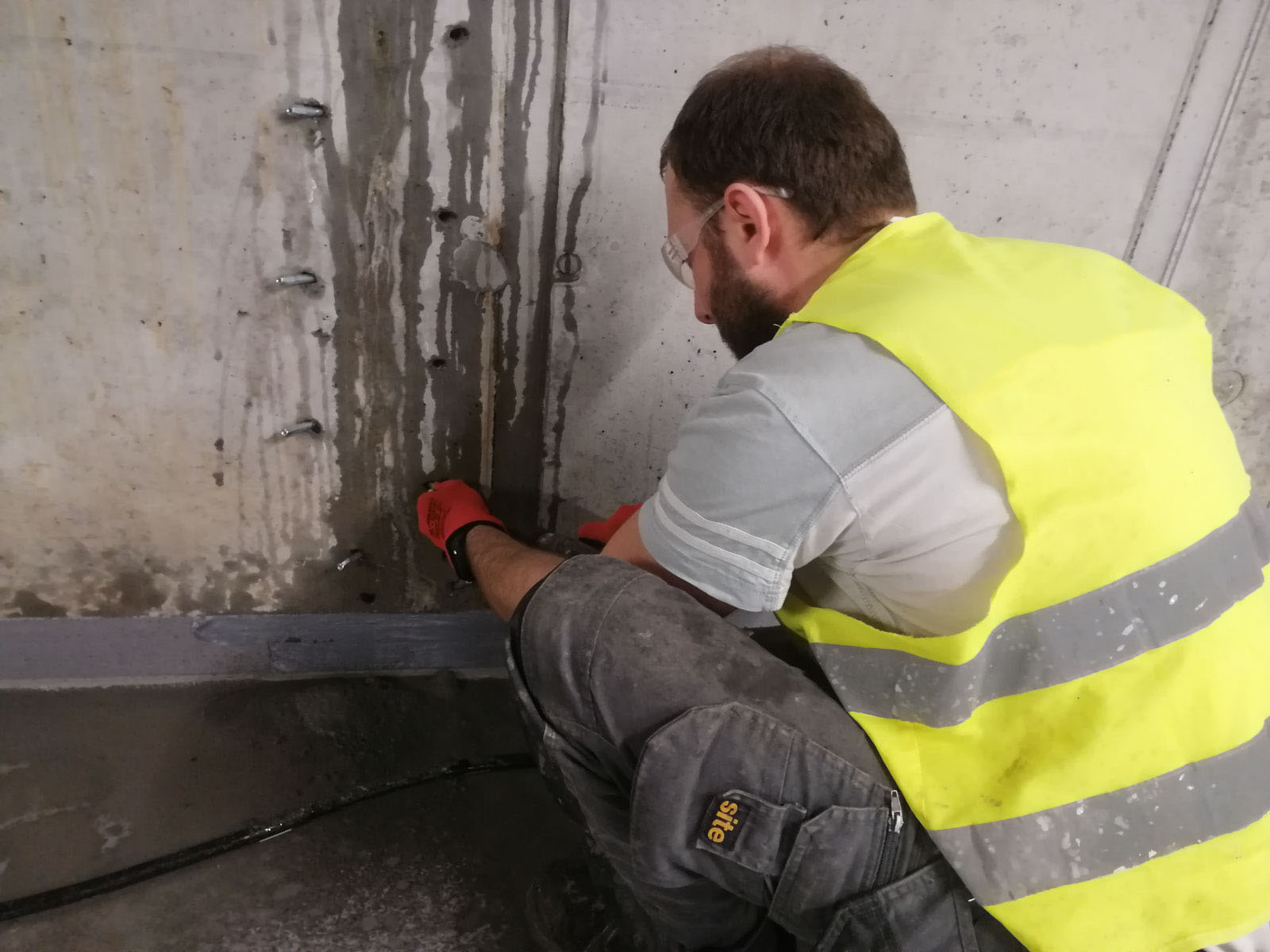

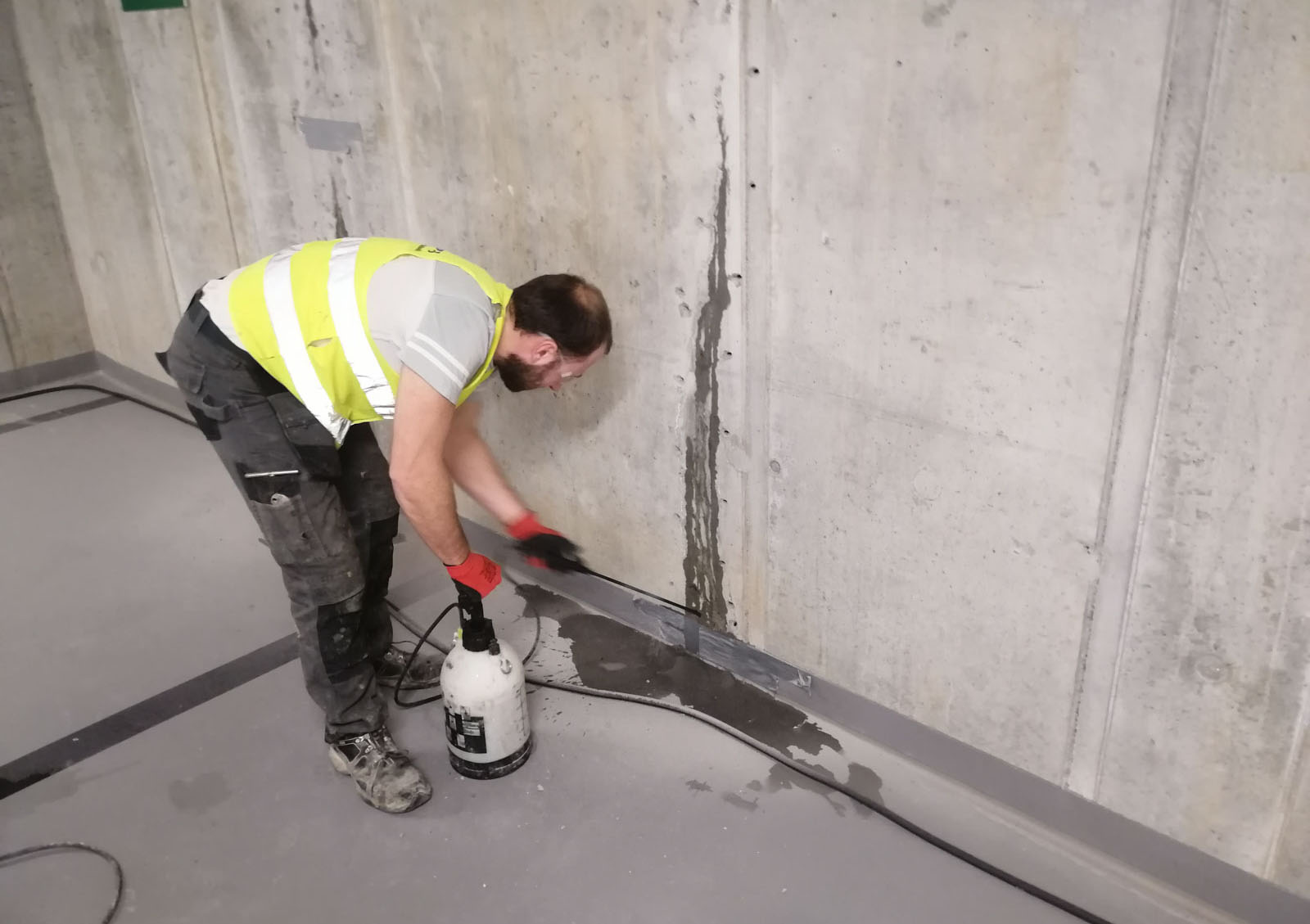

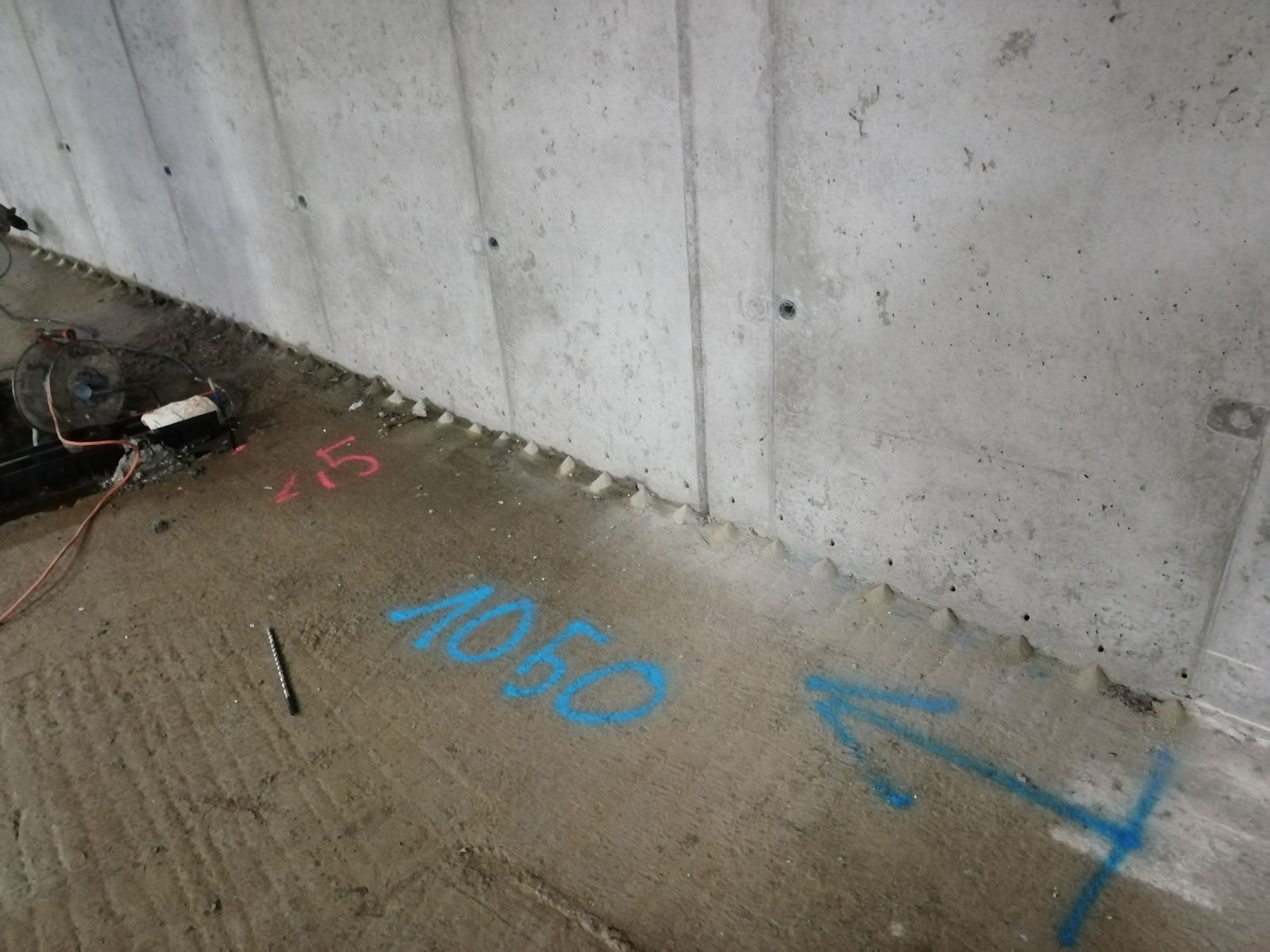

1. przecieki na styku płyty dennej ze ścianą fundamentową przed wykonaniem naprawy

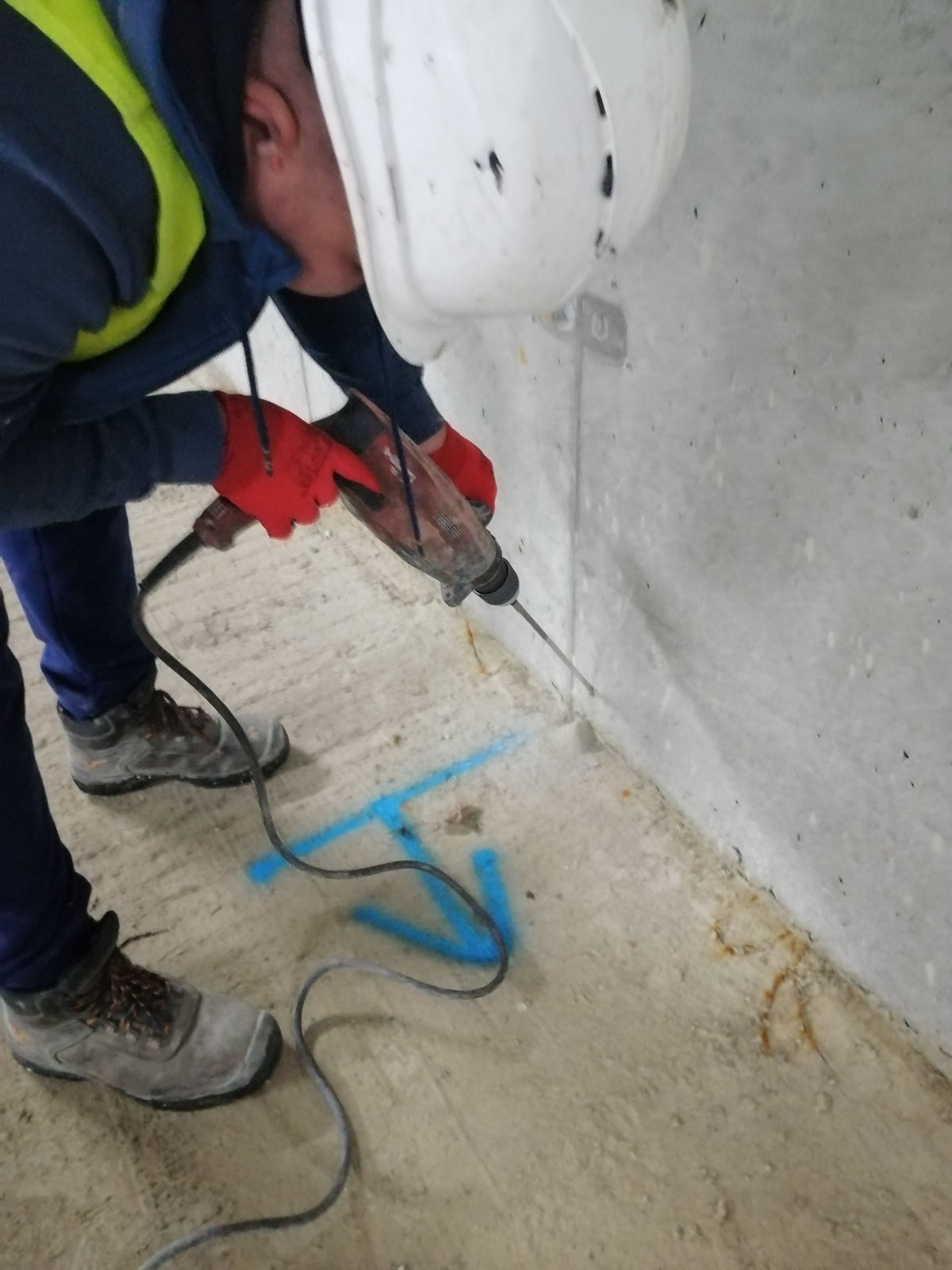

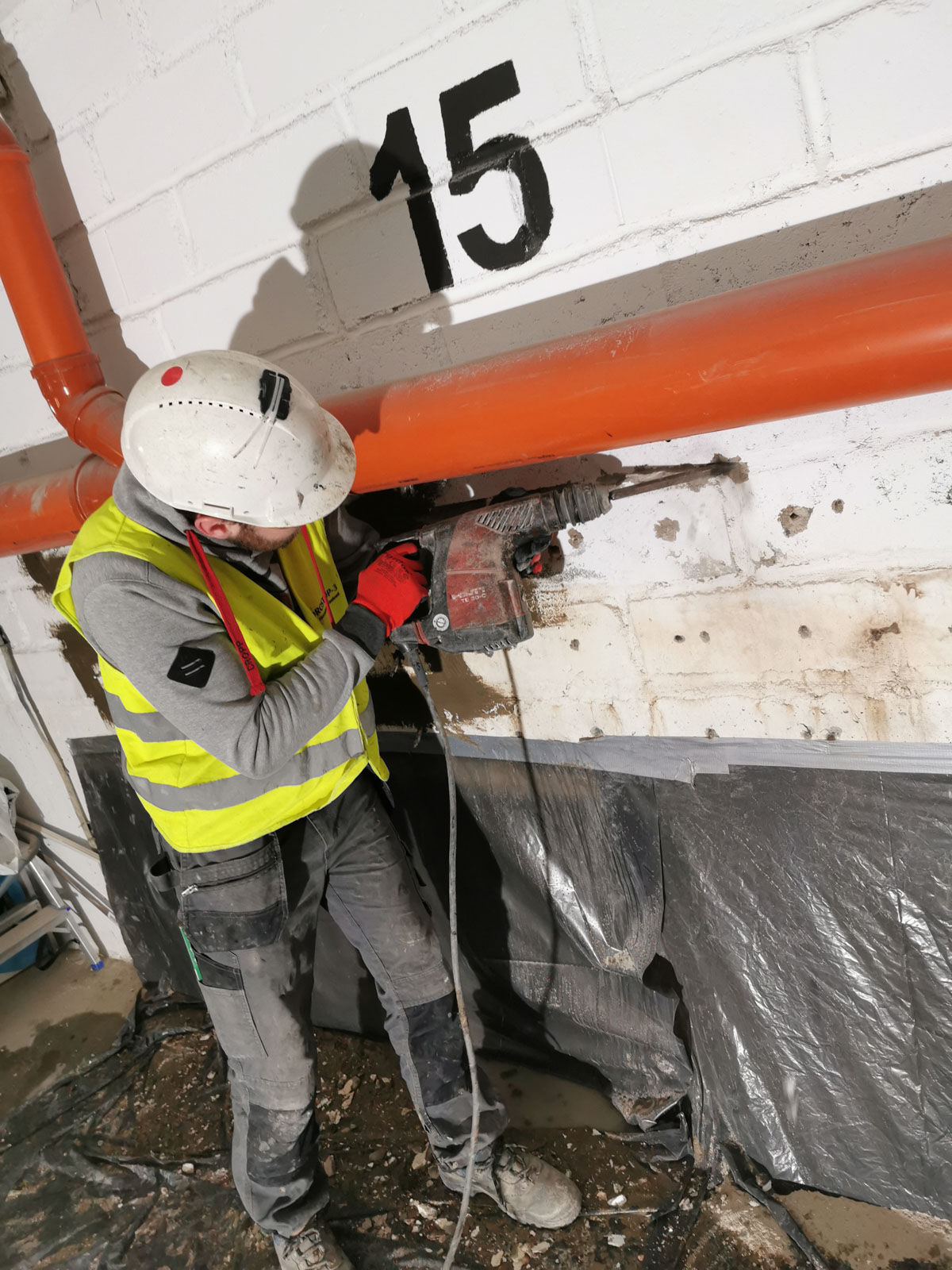

2. wykonanie w ścianie otworów pod pakery iniekcyjne

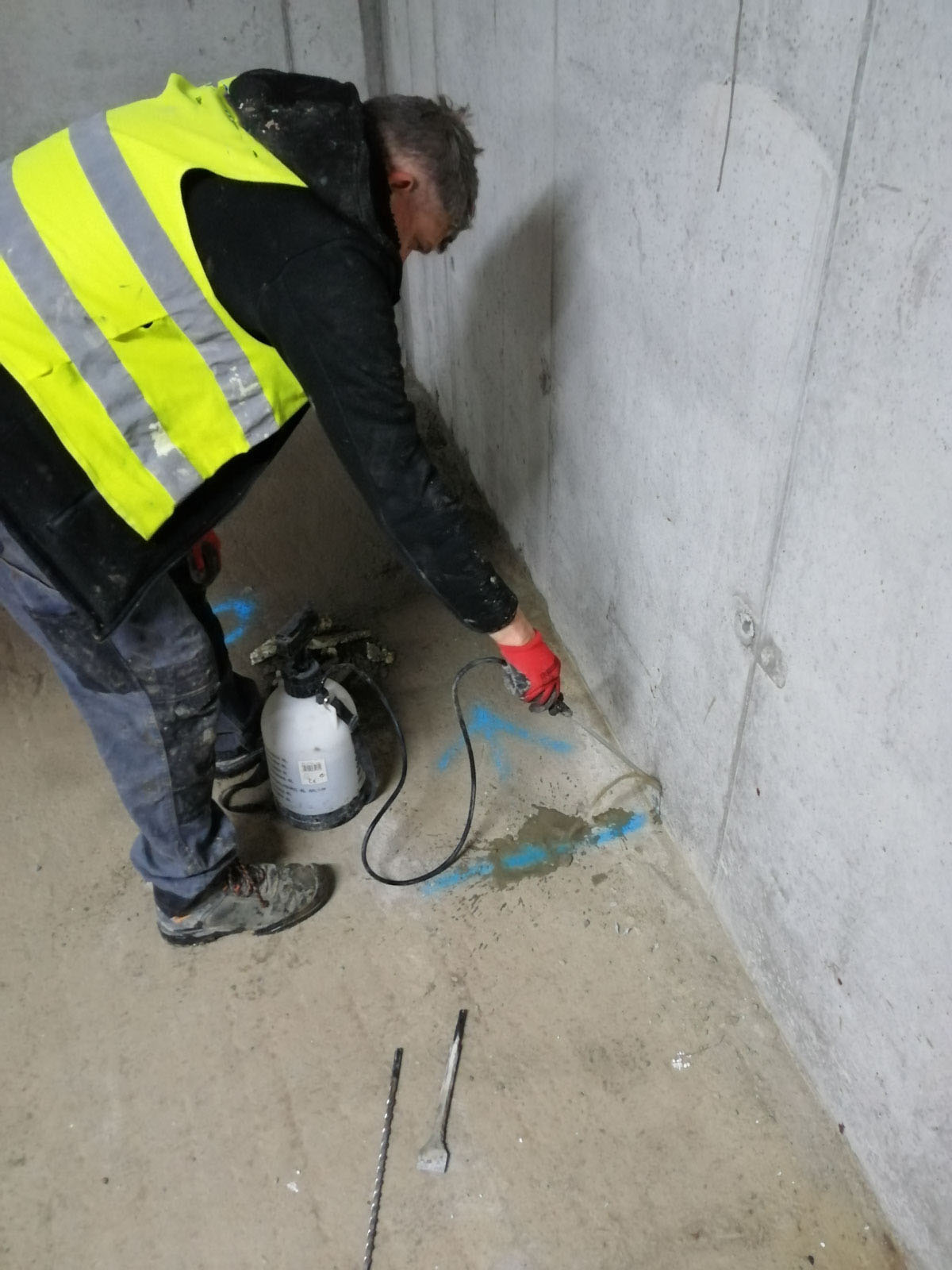

3. oczyszczenie otworów z pyłu powietrzem pod ciśnieniem i przepłukanie wodą

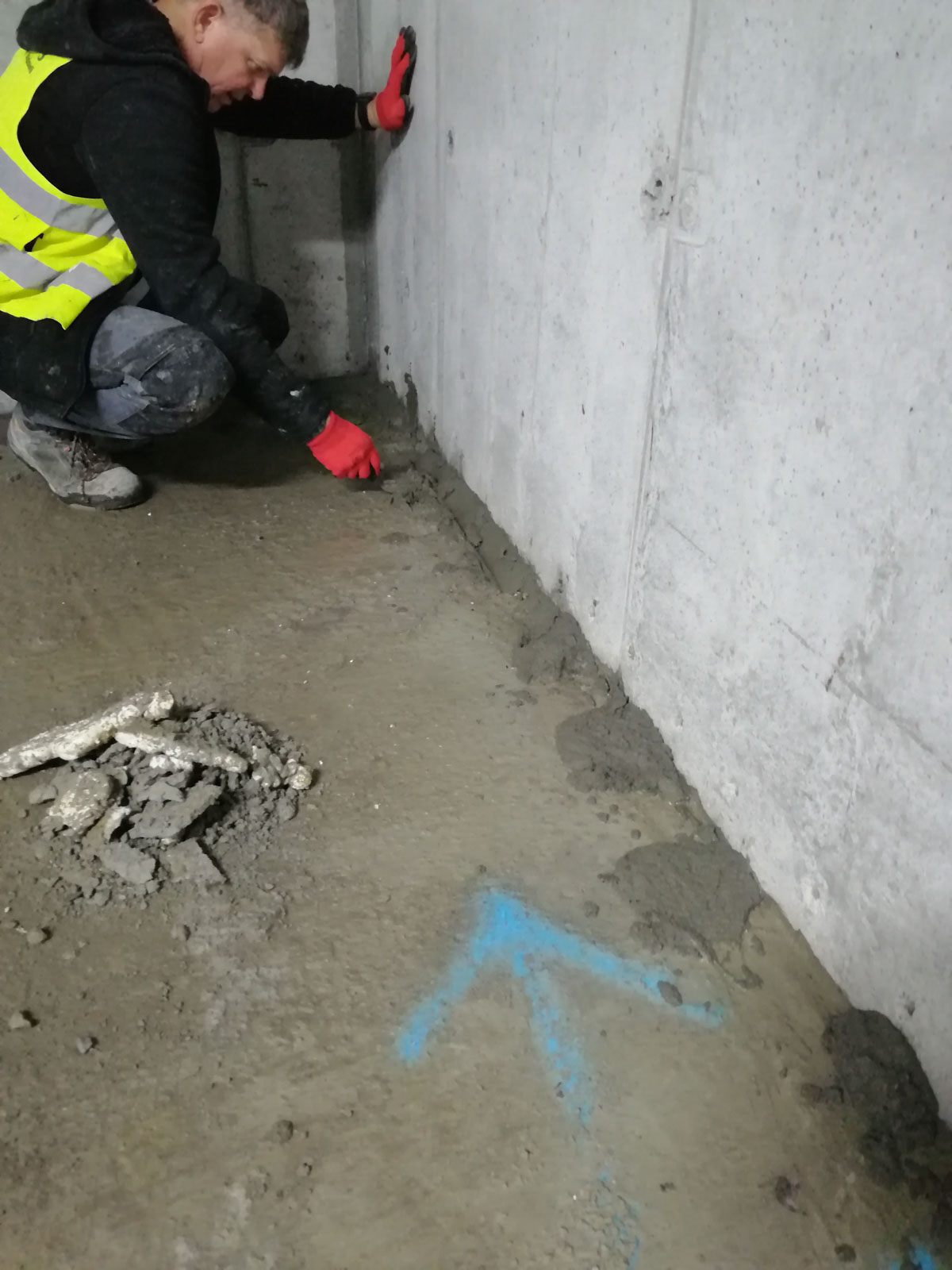

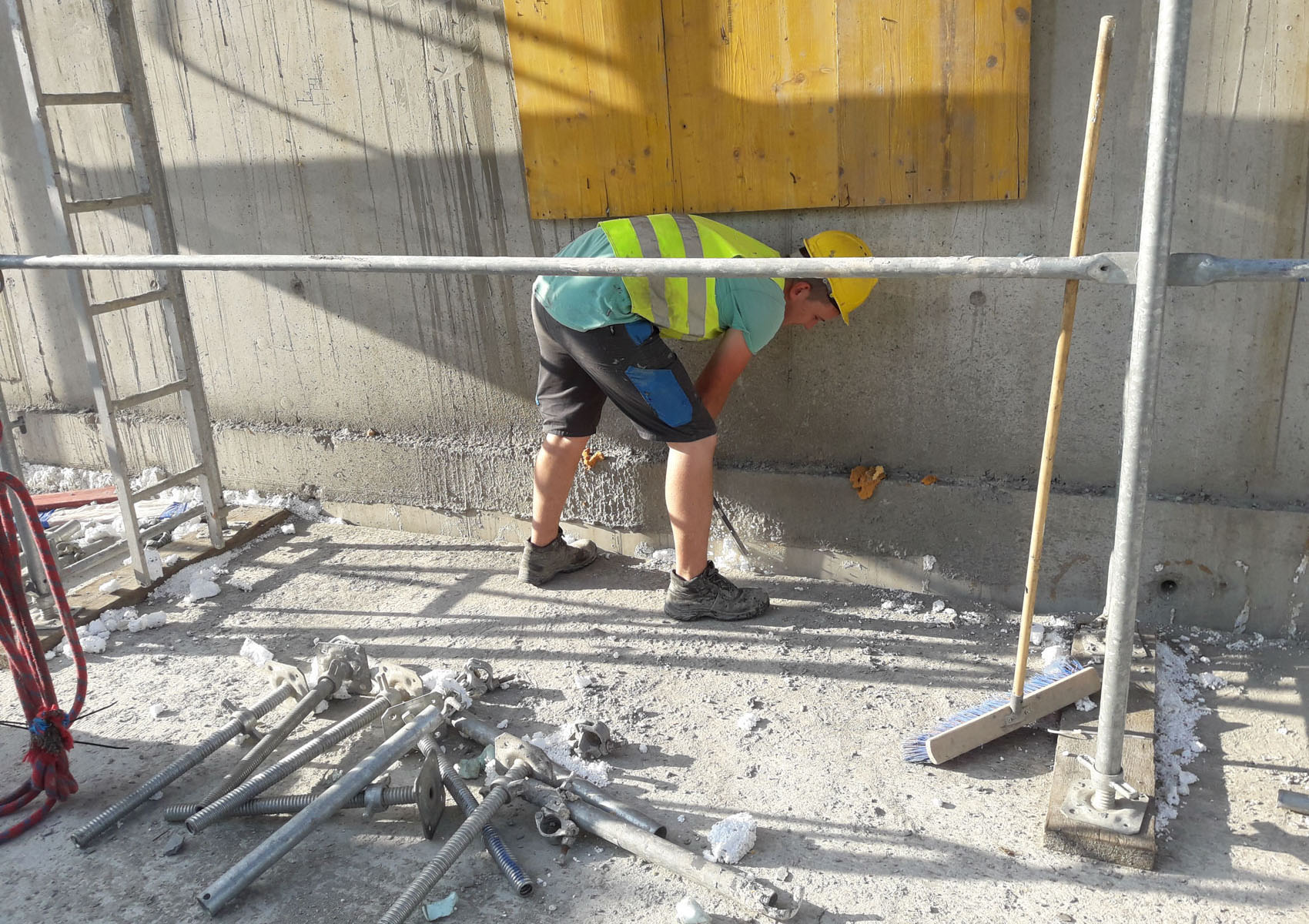

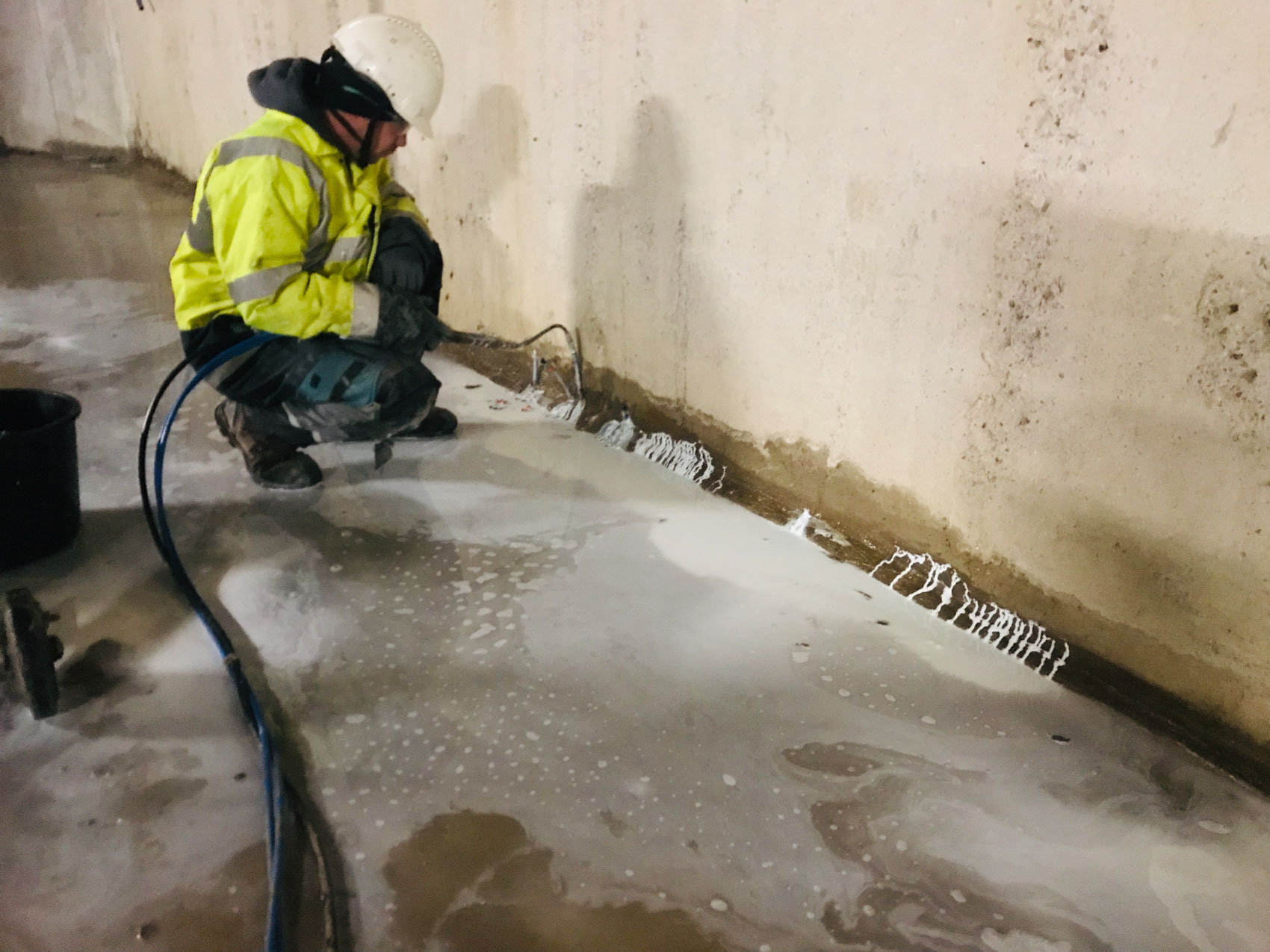

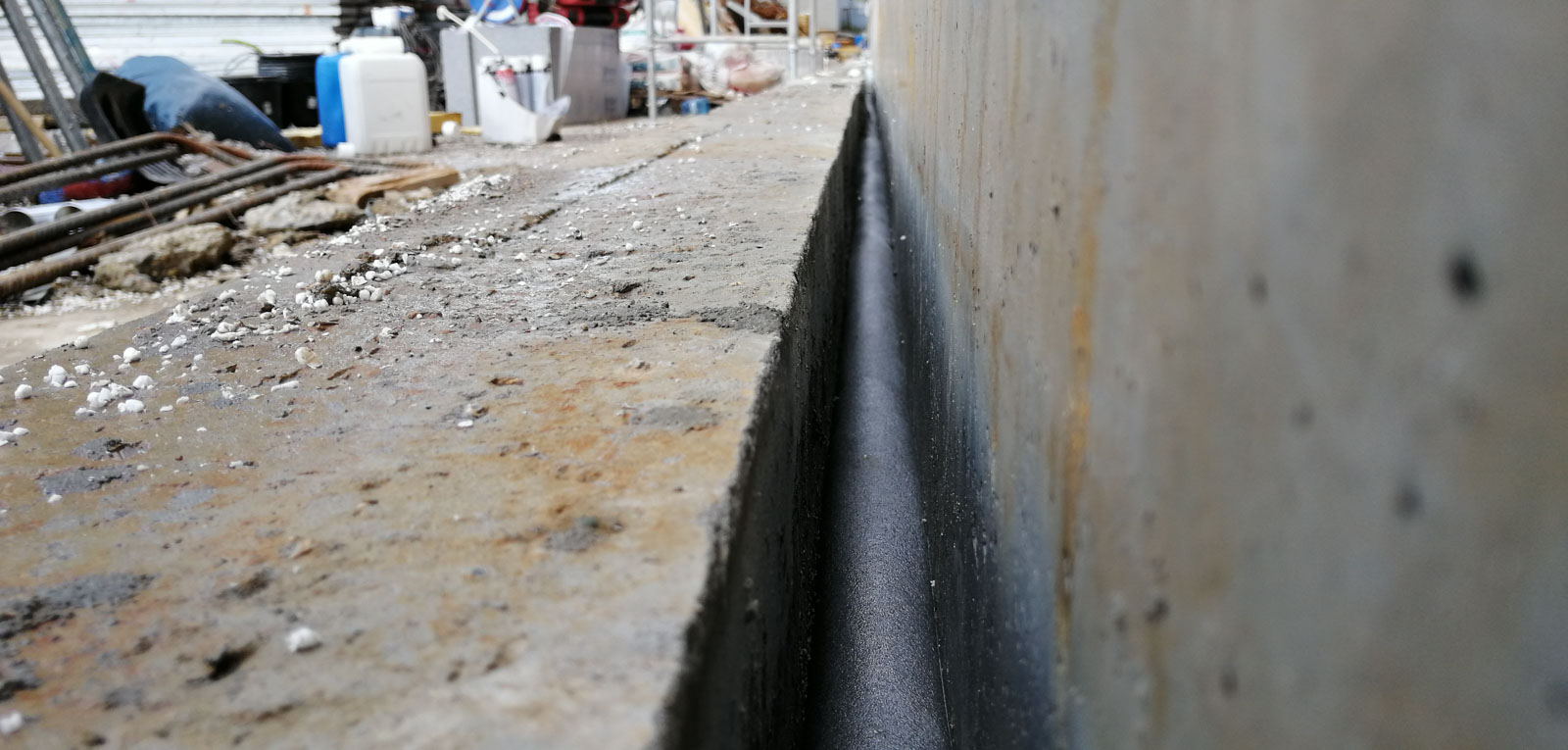

4. wykonanie klina przyściennego z szybkowiążącej zaprawy wodoszczelnej

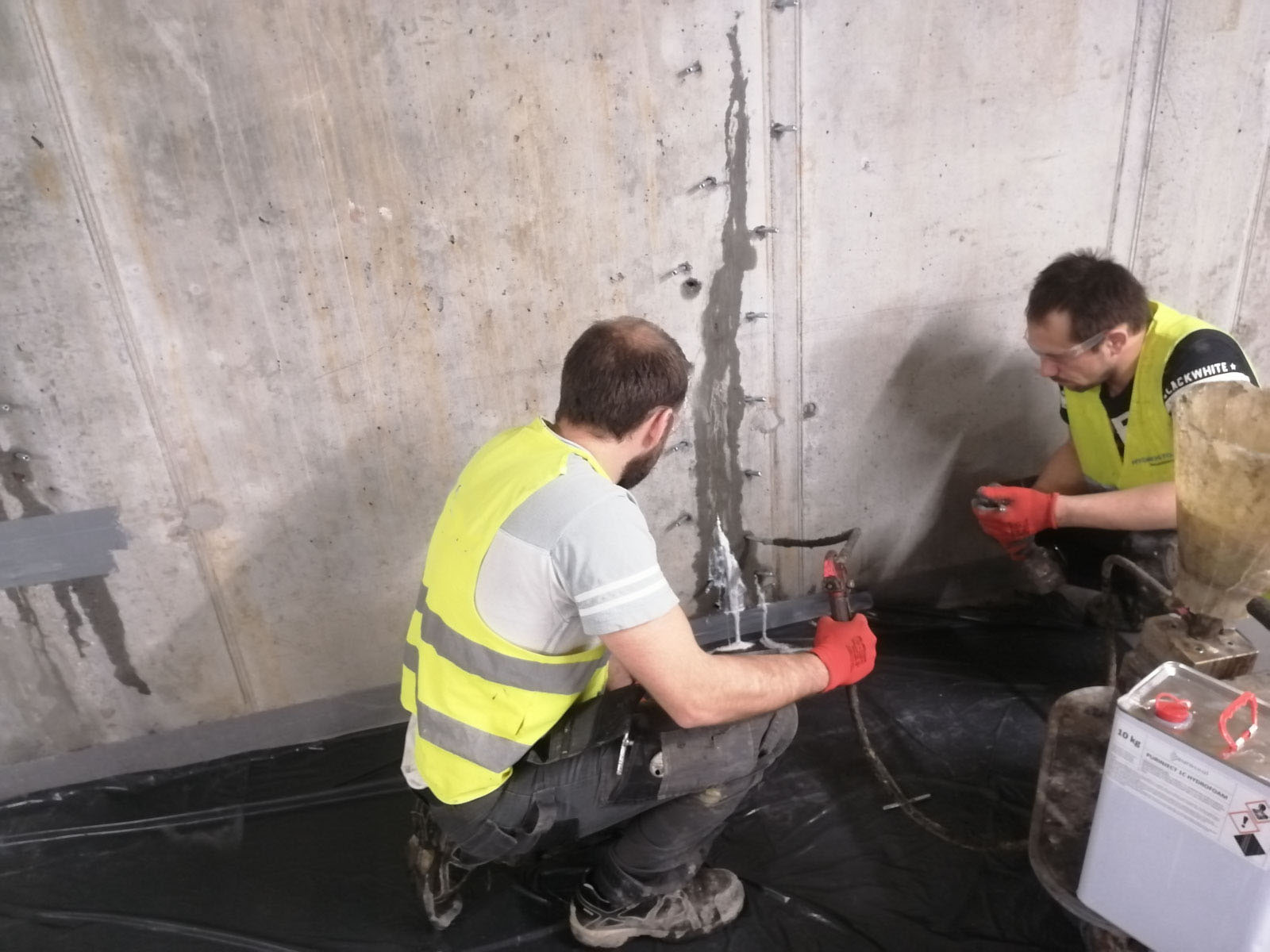

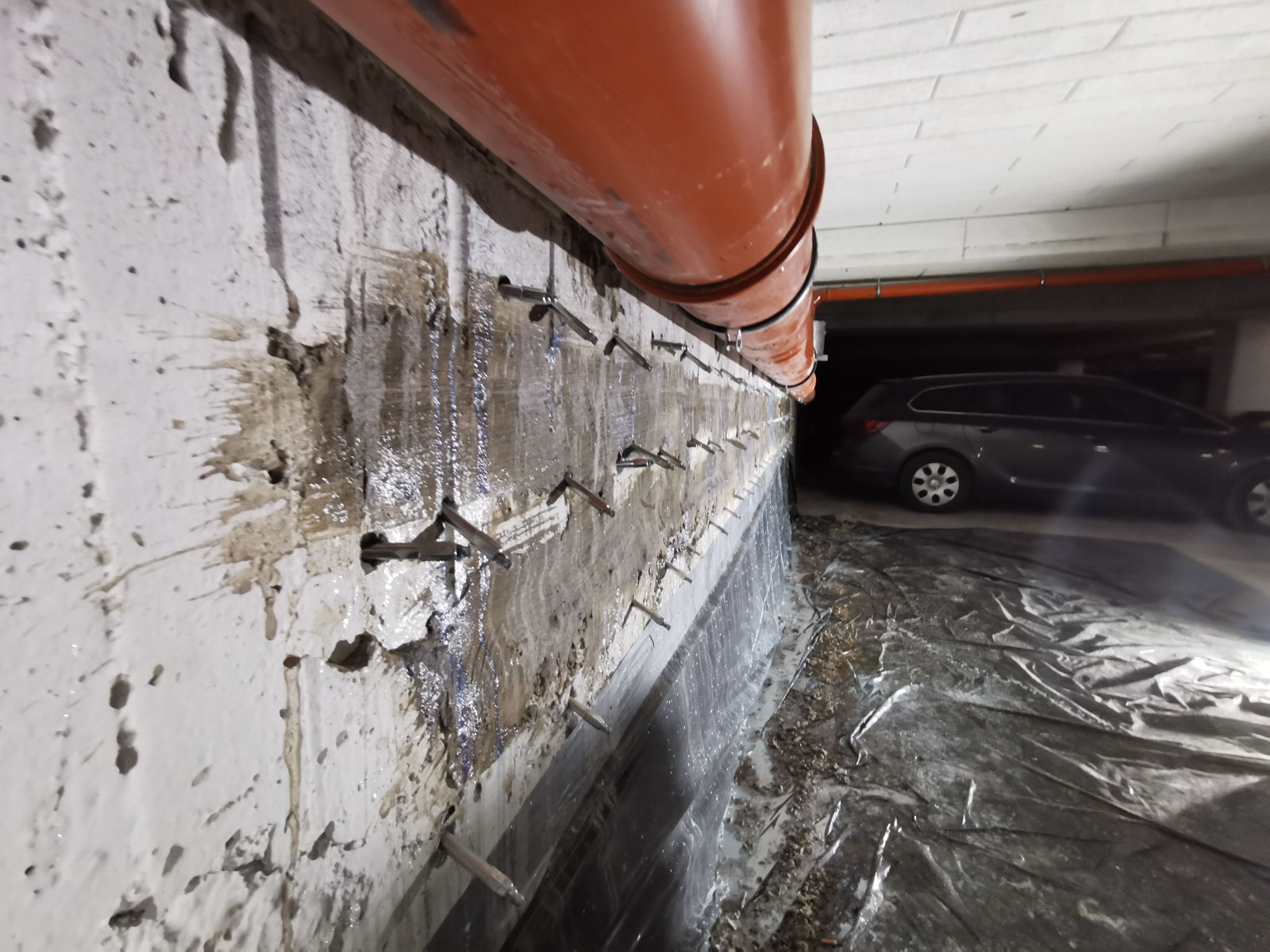

5. montaż pakerów iniekcyjnych w przygotowanych otworach

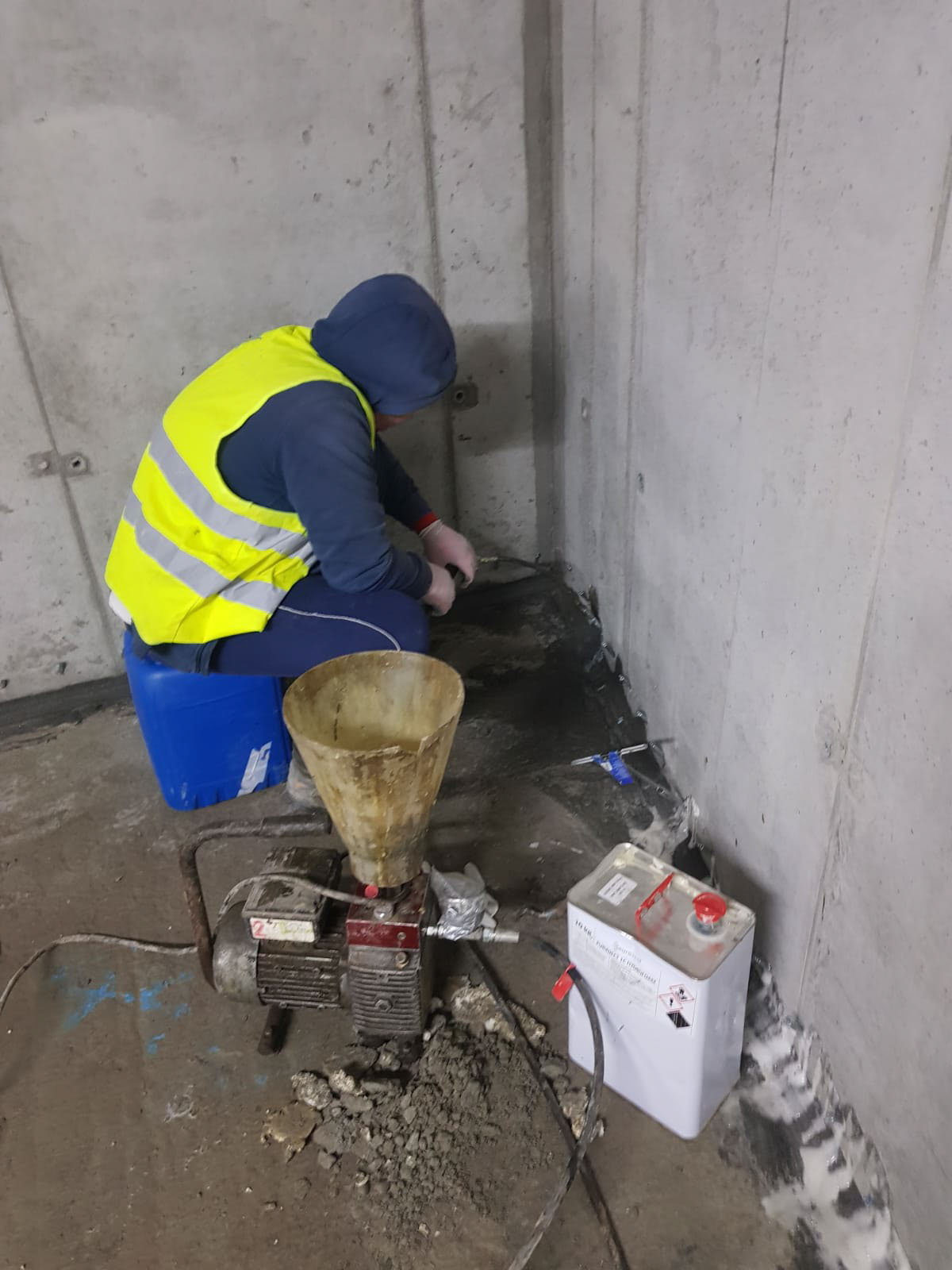

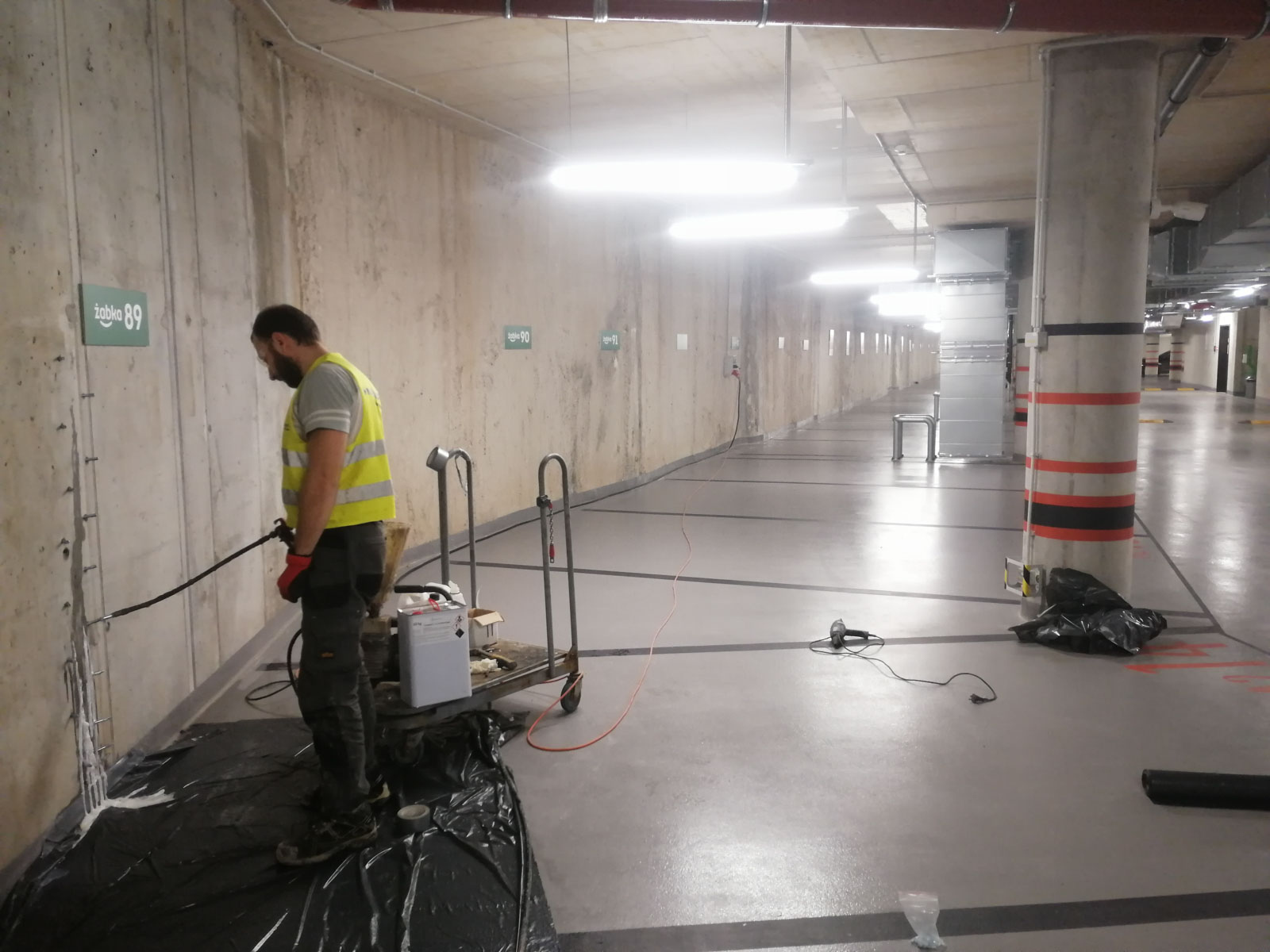

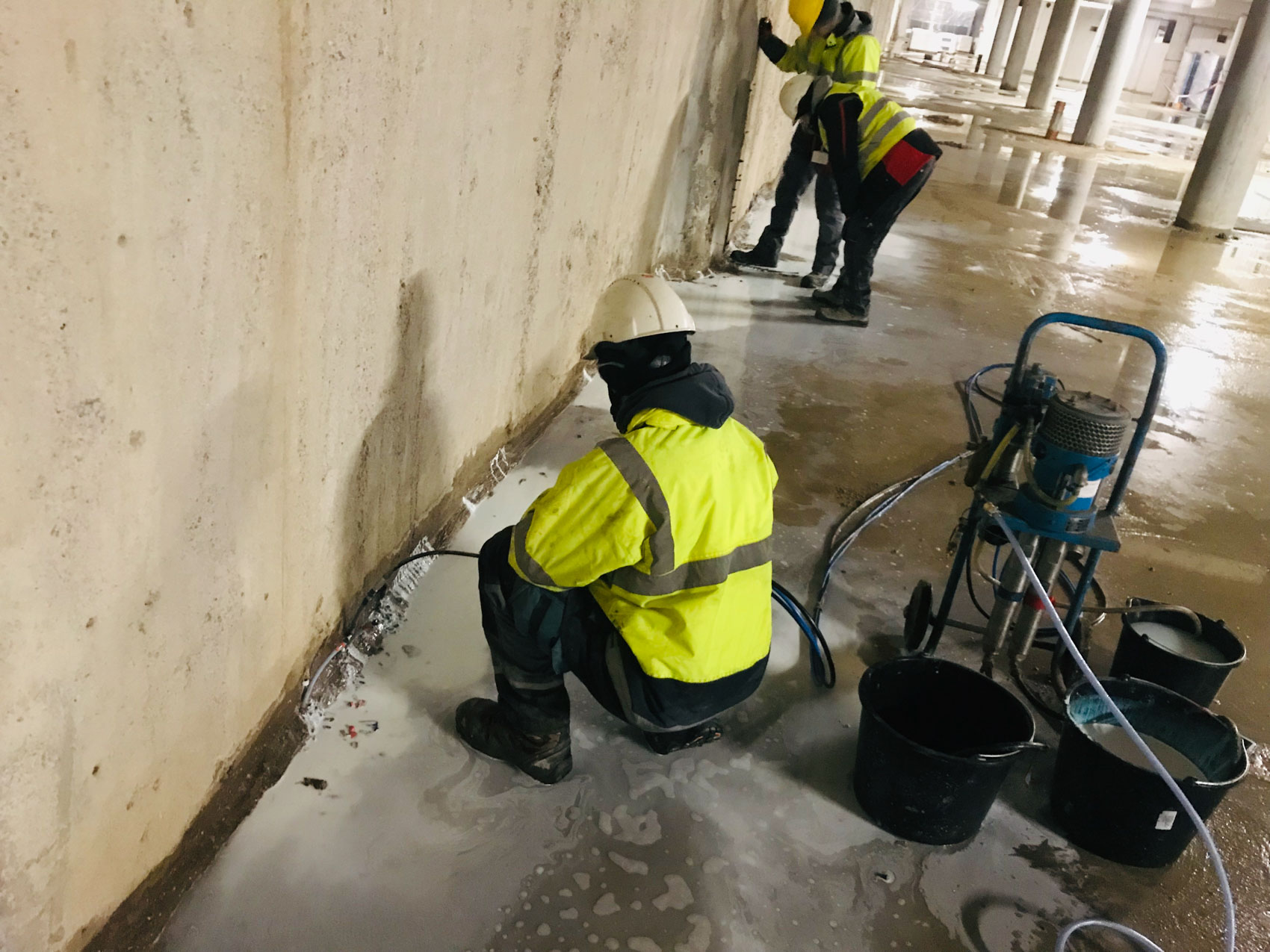

6. aplikacja iniektu (żywicy poliuretanowej) za pomocą pompy ciśnieniowej

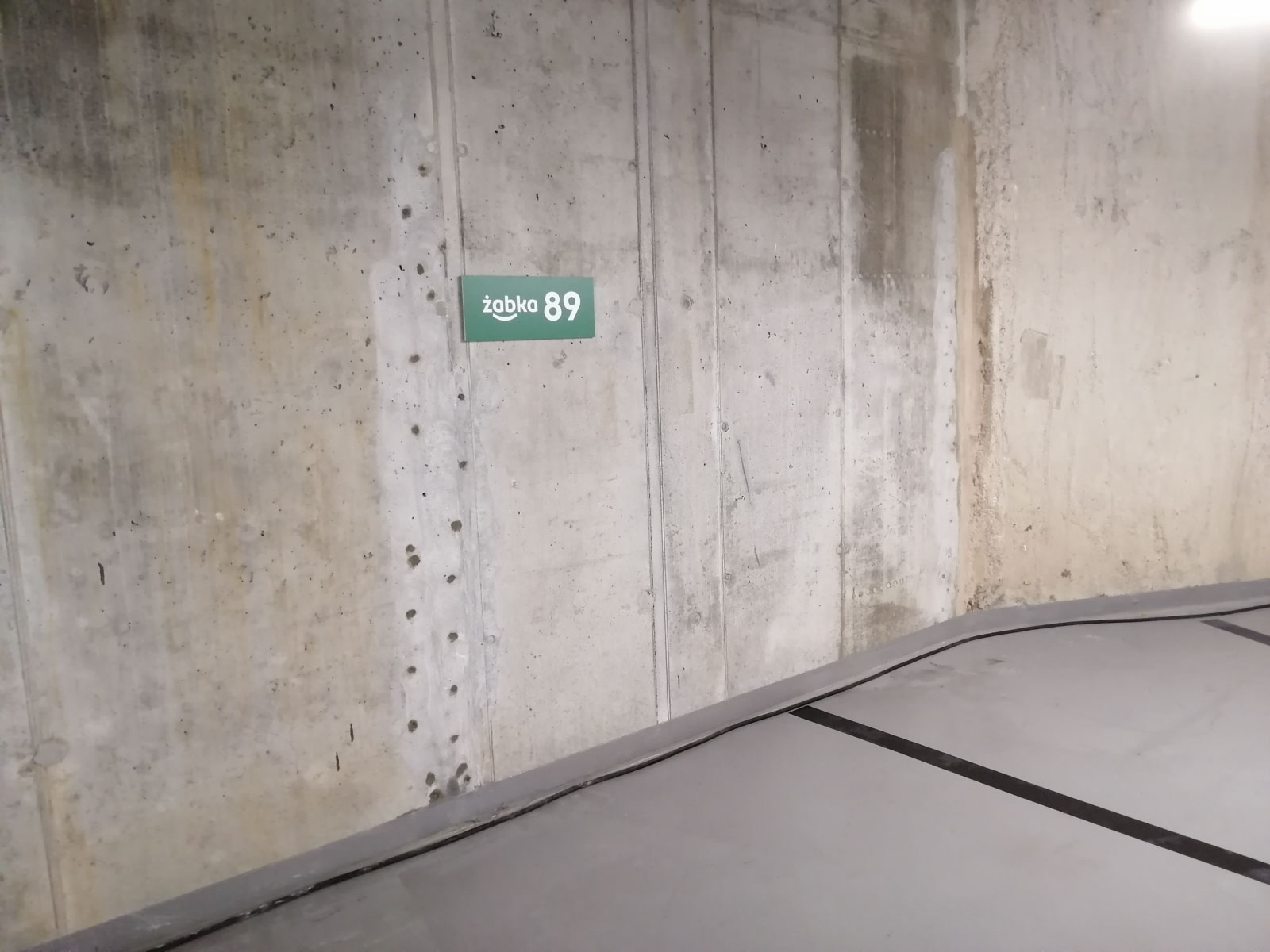

7. usunięcie pakerów i zamknięcie otworów za pomocą zaprawy wodoszczelnej

WTÓRNE USZCZELNIENIE RYS PŁYTY FUNDAMENTOWEJ METODĄ INIEKCJI CIŚNIENIOWEJ - Kraków, 2021

Problem: niepoprawne wykonanie uszczelnień zarysowań płyty fundamentowej przez innego wykonawcę. Pierwotne naprawy przeprowadzono metodą iniekcji ciśnieniowej, dopuszczając się przy tym szeregu błędów technologicznych, przez co okazały się one nieskuteczne i nie zahamowały przecieków.

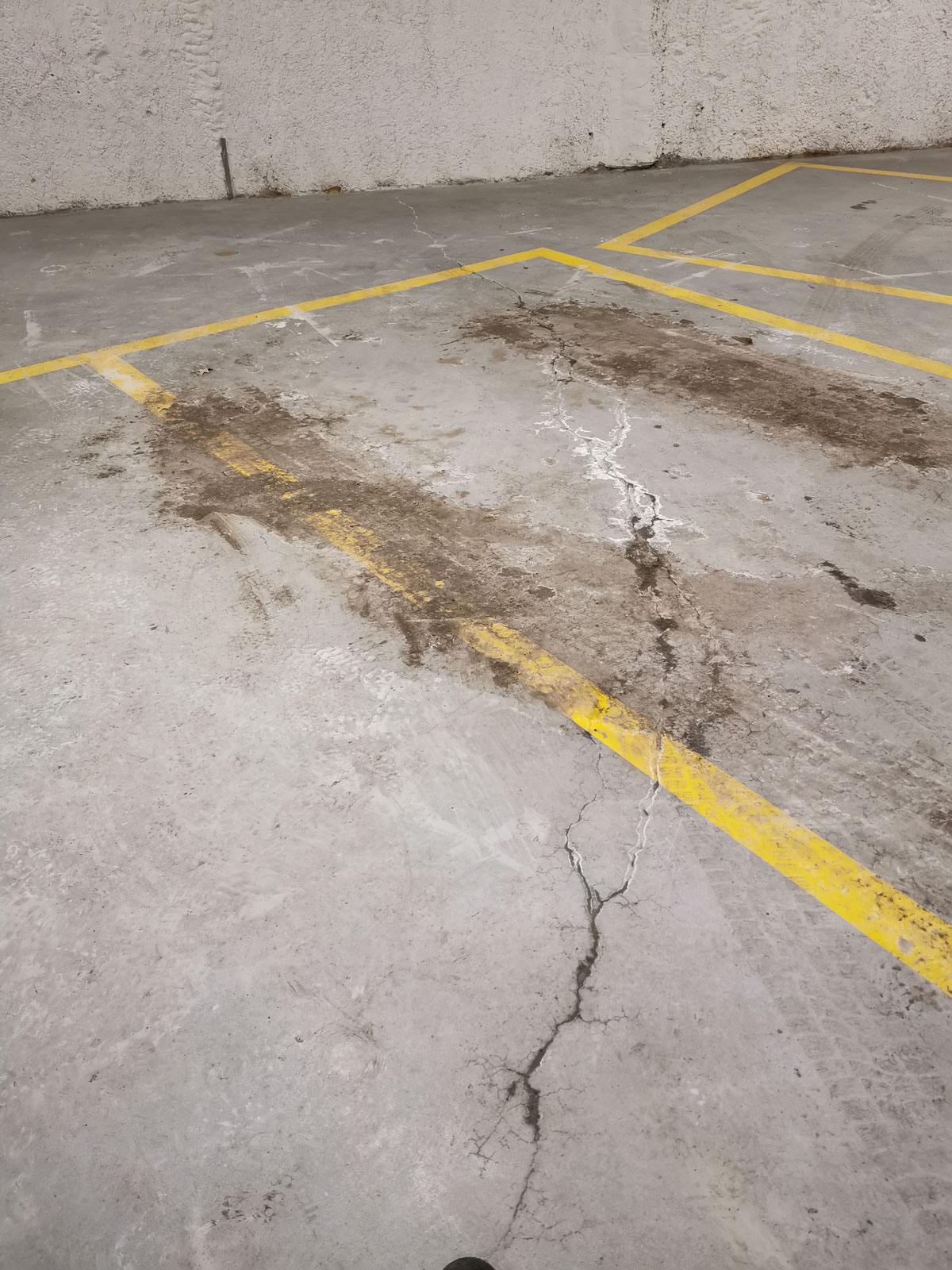

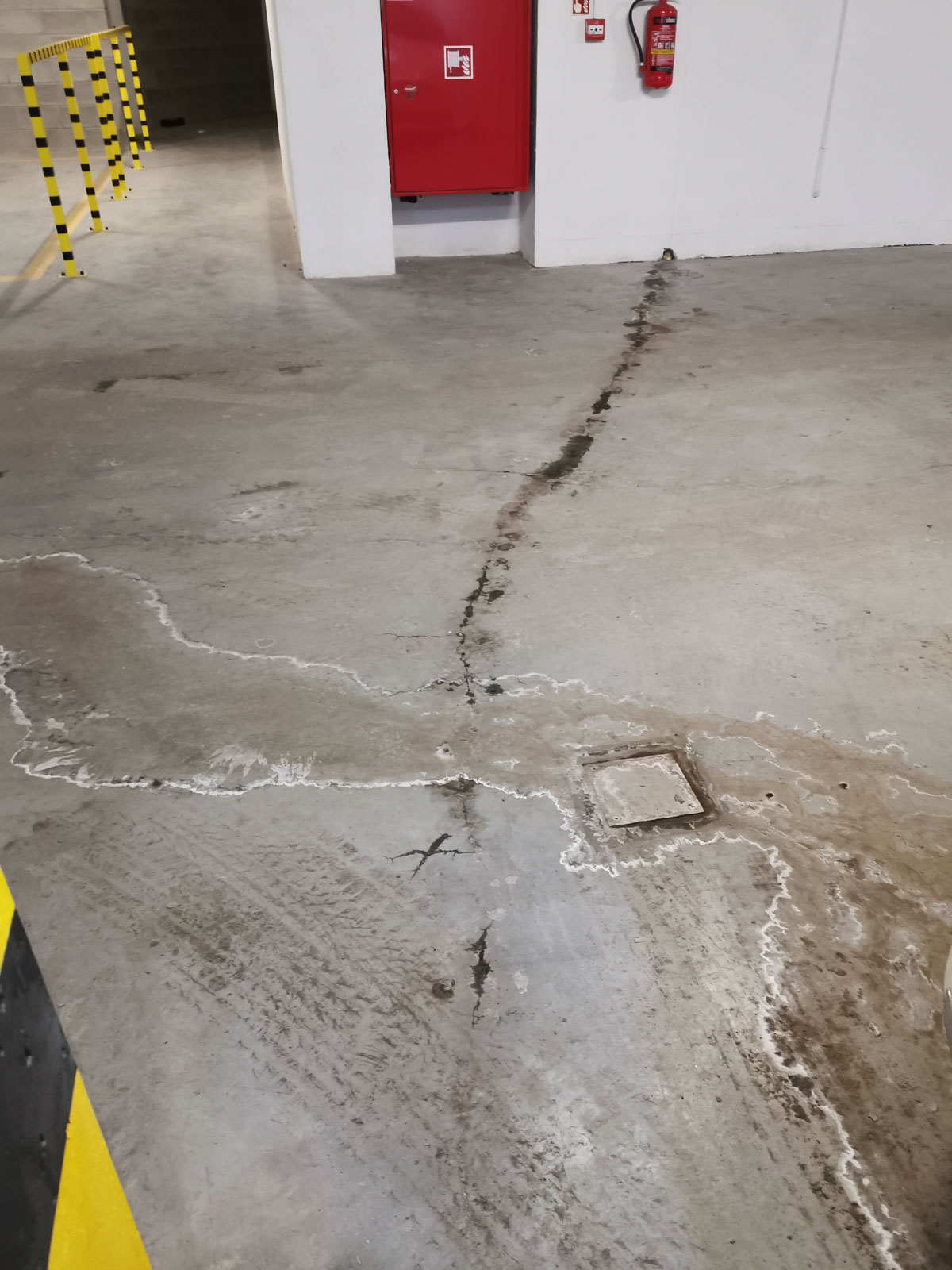

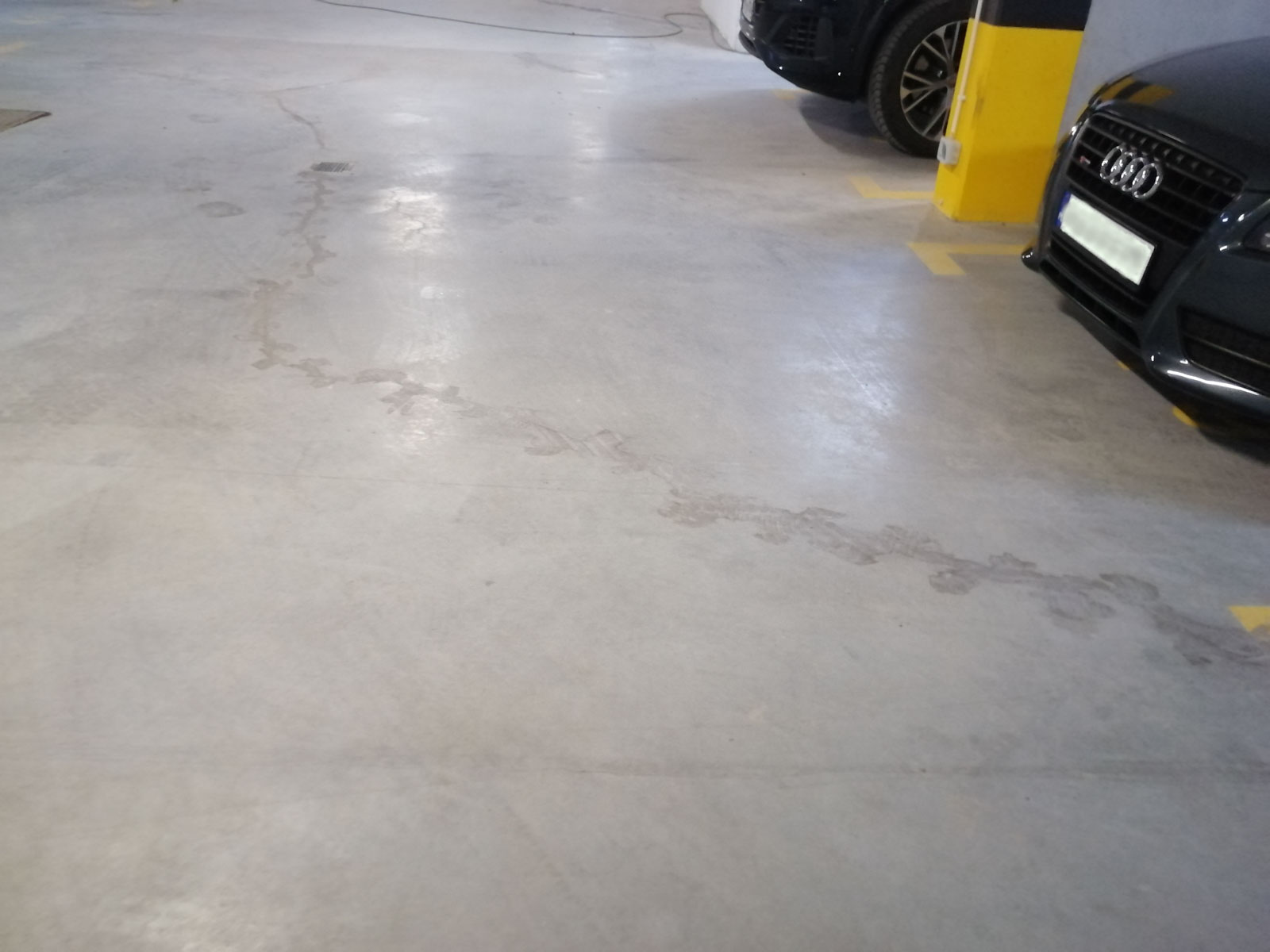

1. płyta fundamentowa garażu przed wykonaniem wtórnej naprawy

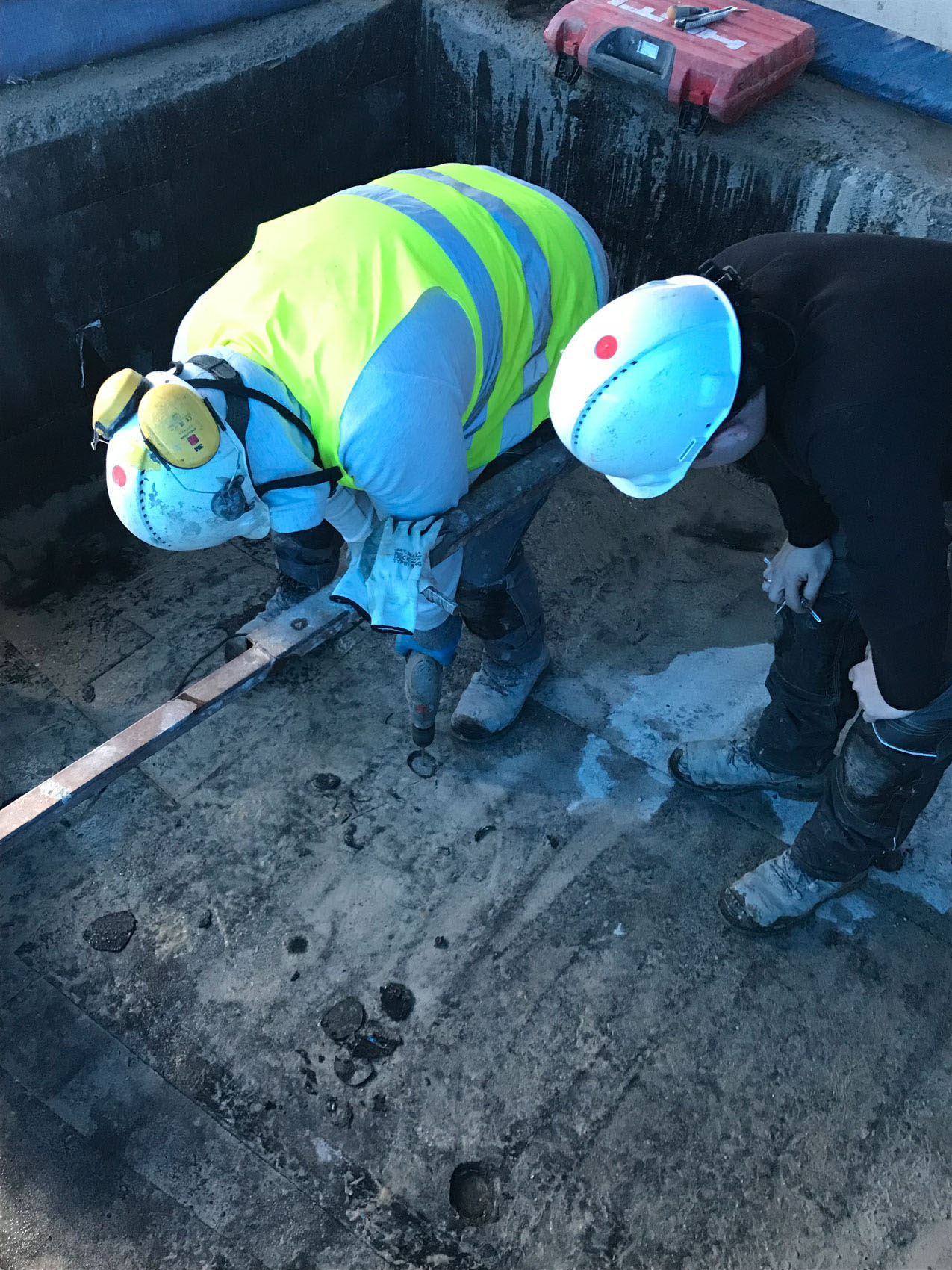

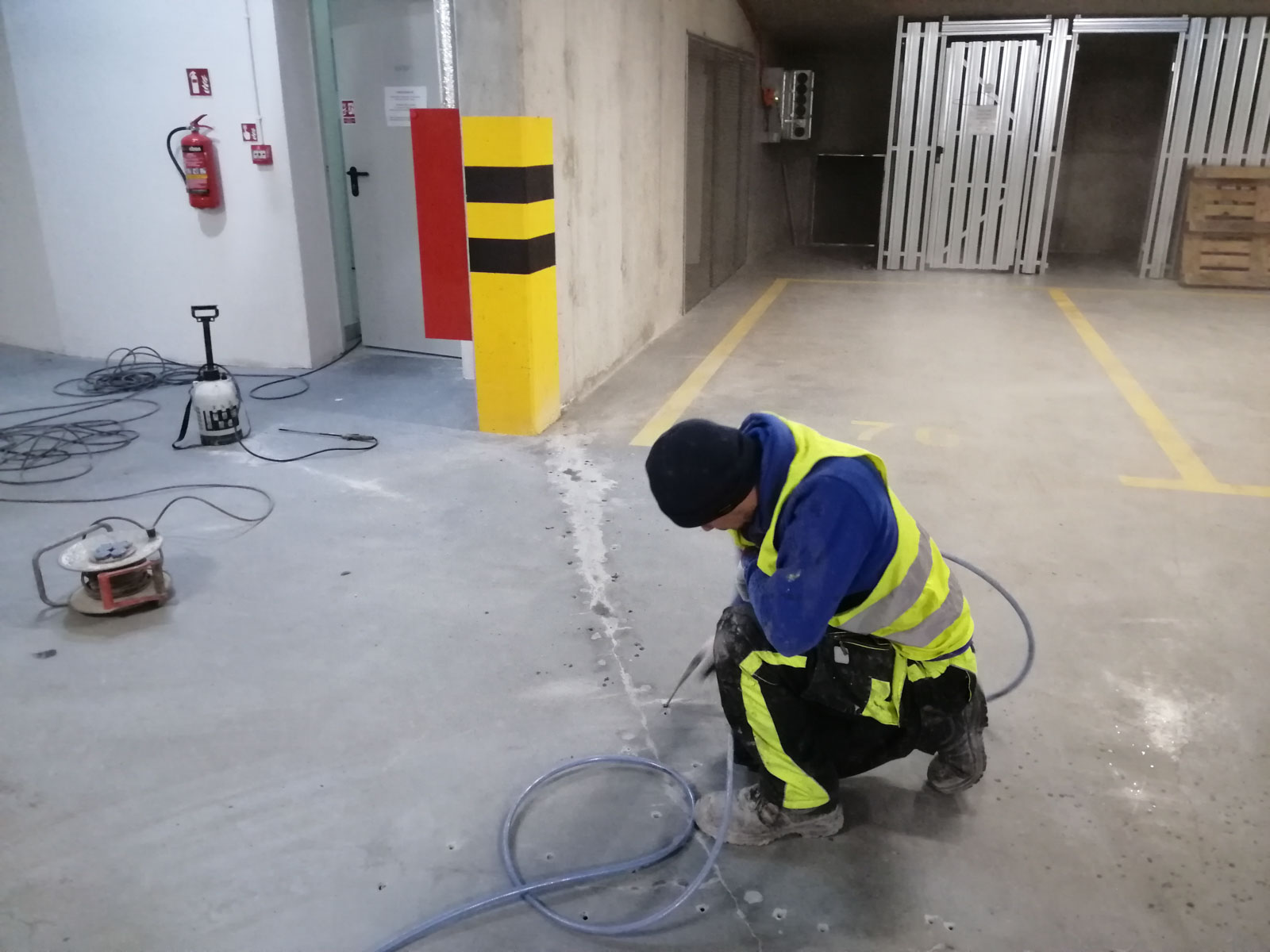

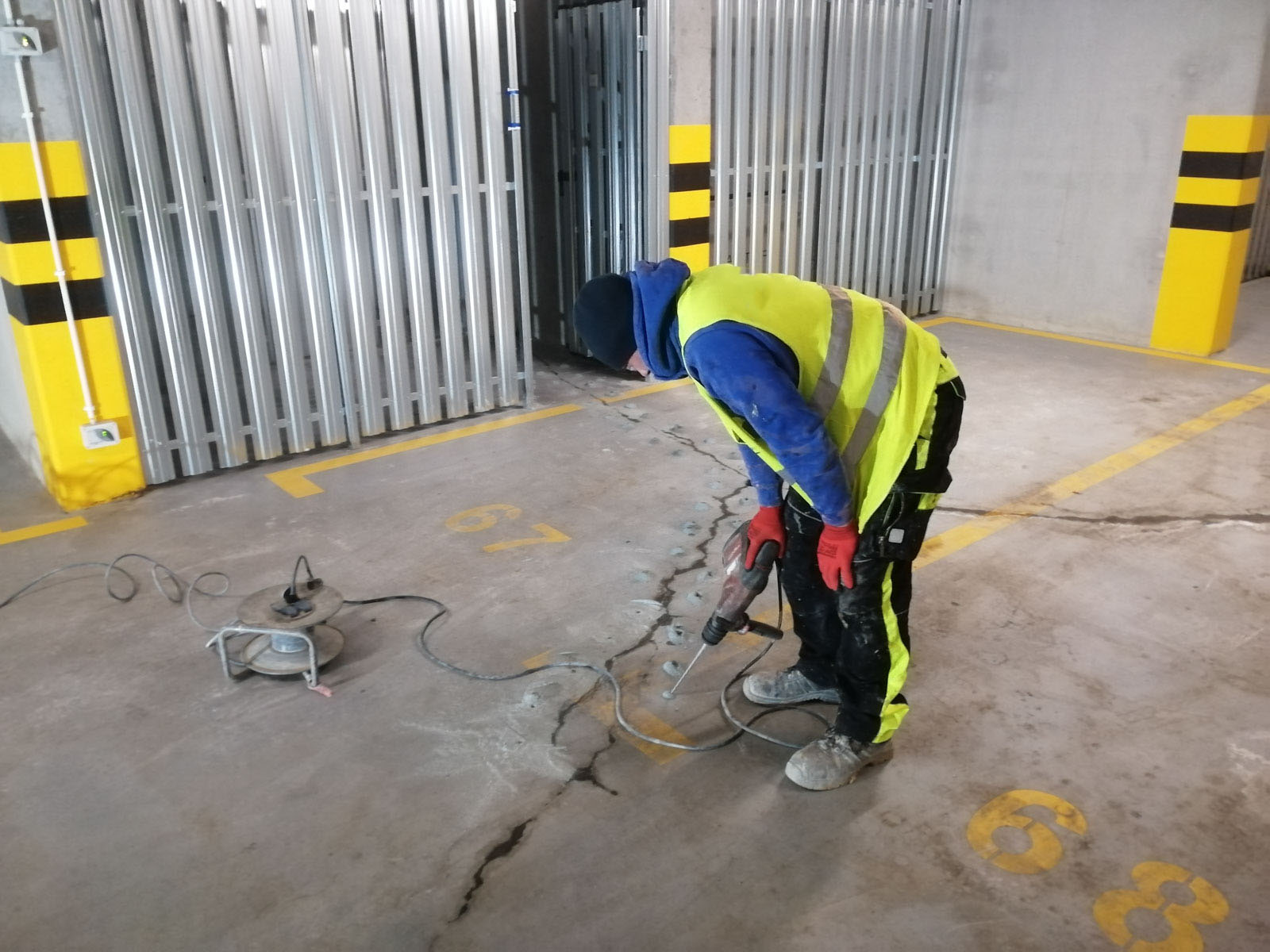

2. mechaniczne rozbruzdowanie rysy i wykonanie otworów podawczych naprzemiennie po obu stronach rysy

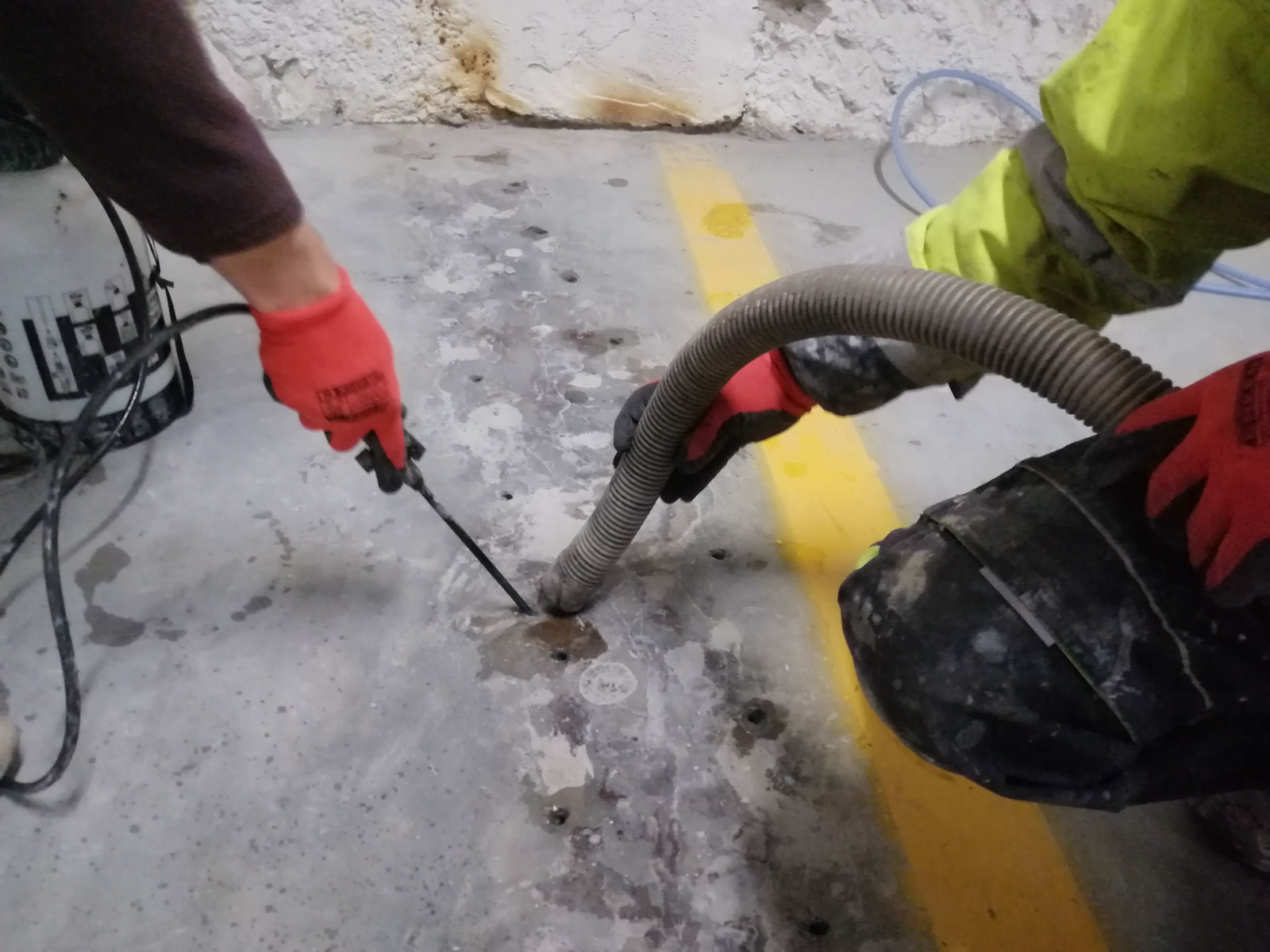

3. dokładne oczyszczenie otworów powietrzem pod ciśnieniem i przepłukanie wodą

4. tamponaż bruzdy rysy za pomocą szybkowiążącej zaprawy wodoszczelnej

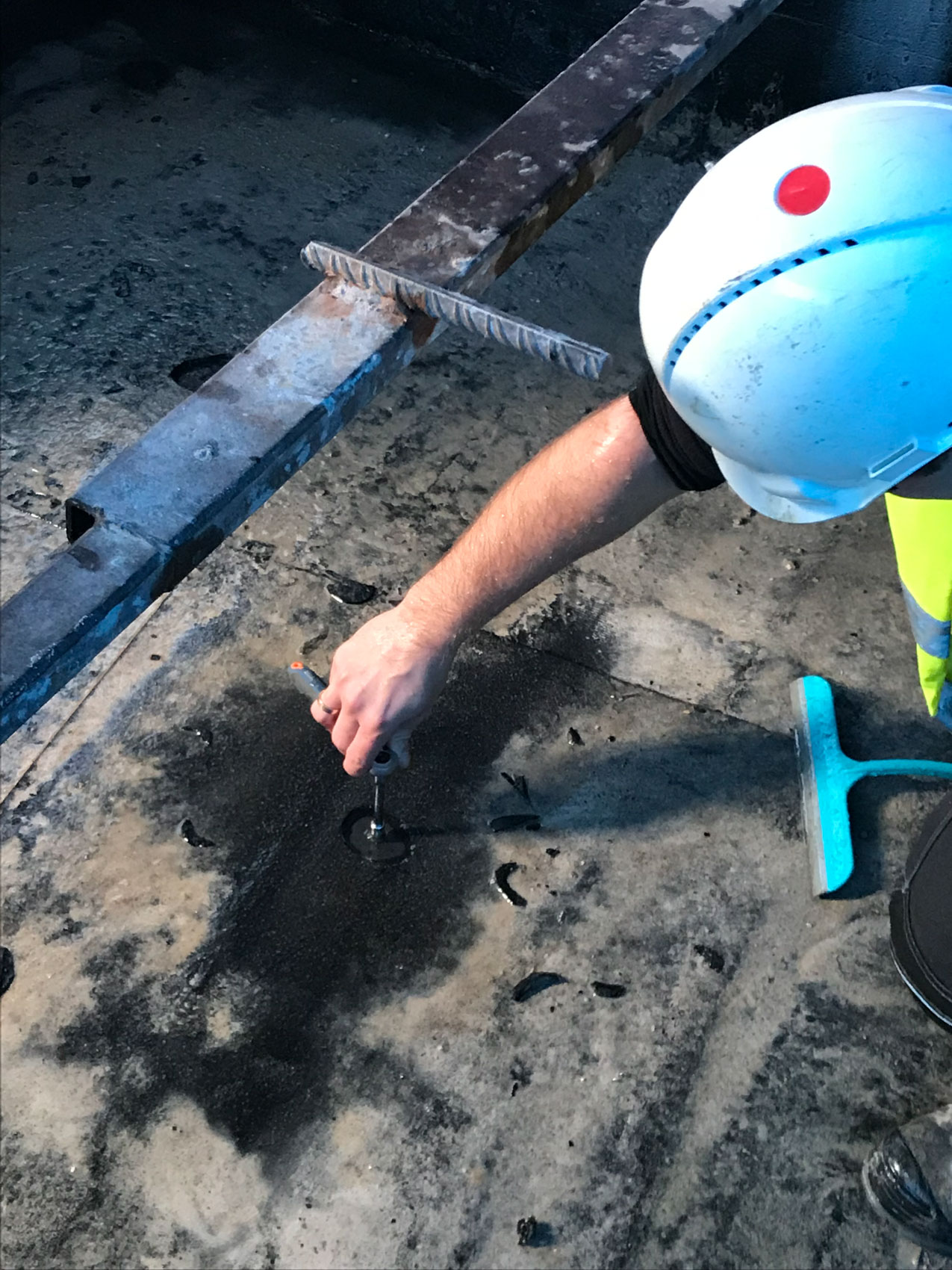

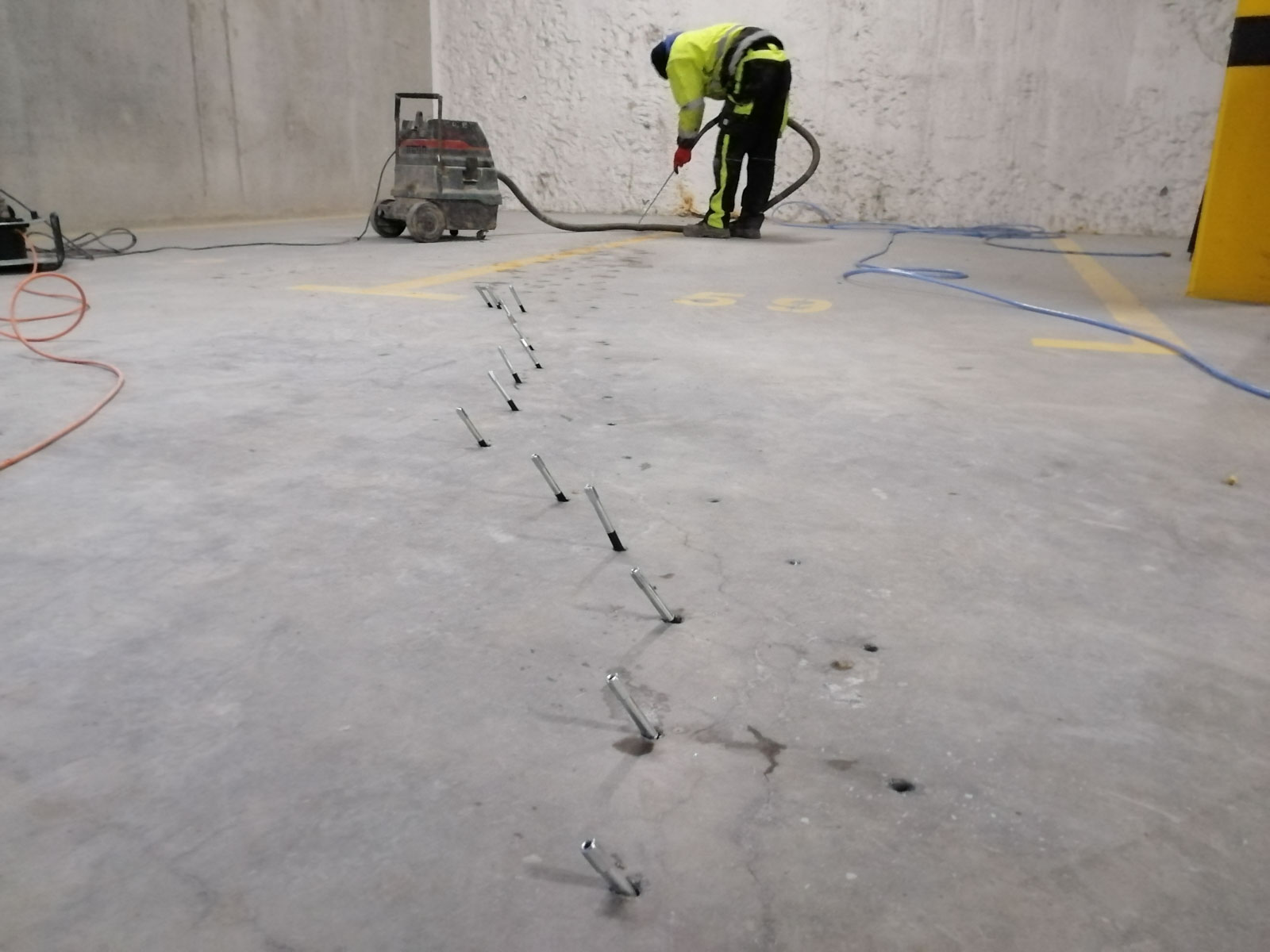

5. montaż pakerów iniekcyjnych w otworach

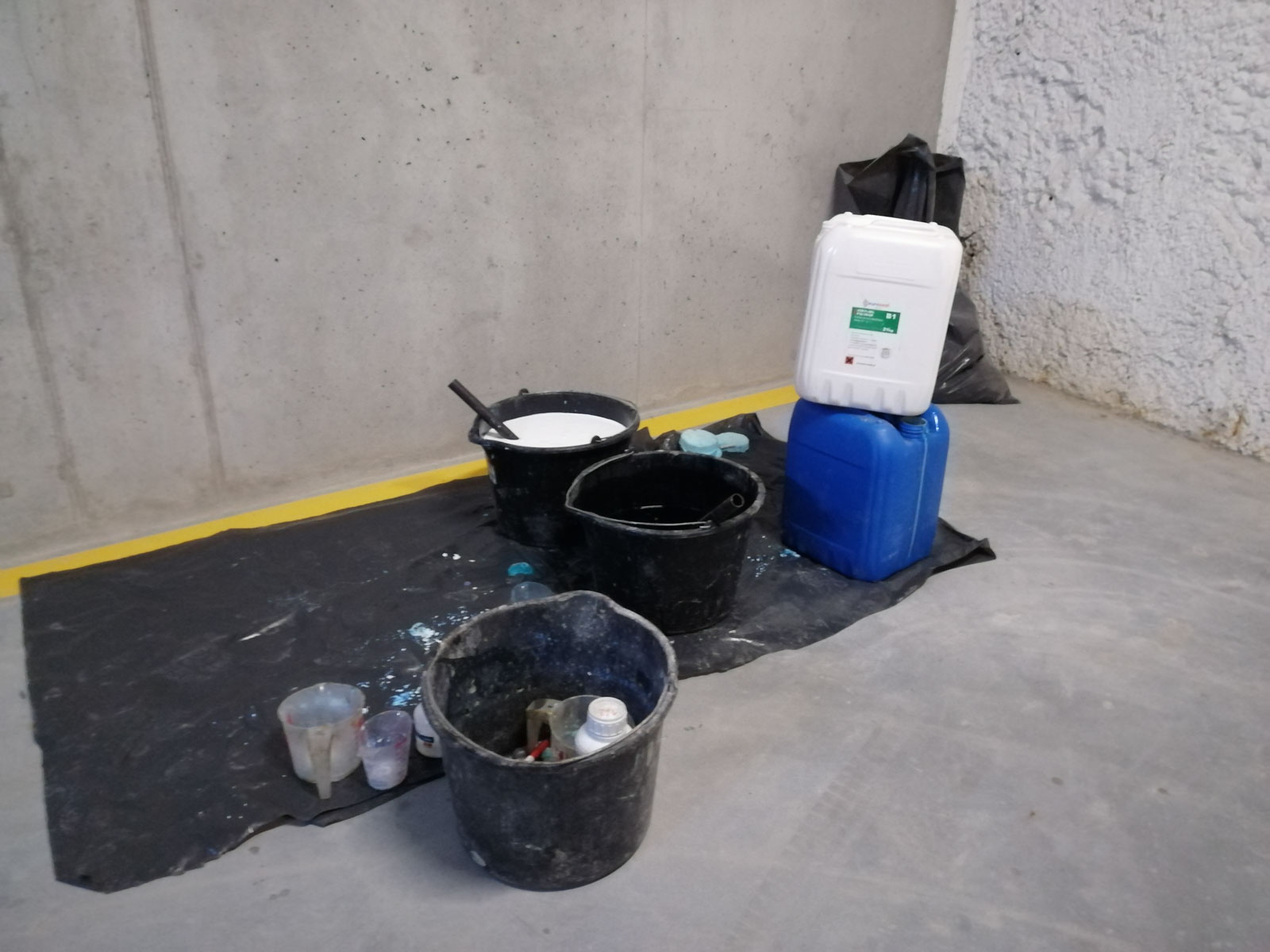

6. przygotowanie składników żywicy iniekcyjnej

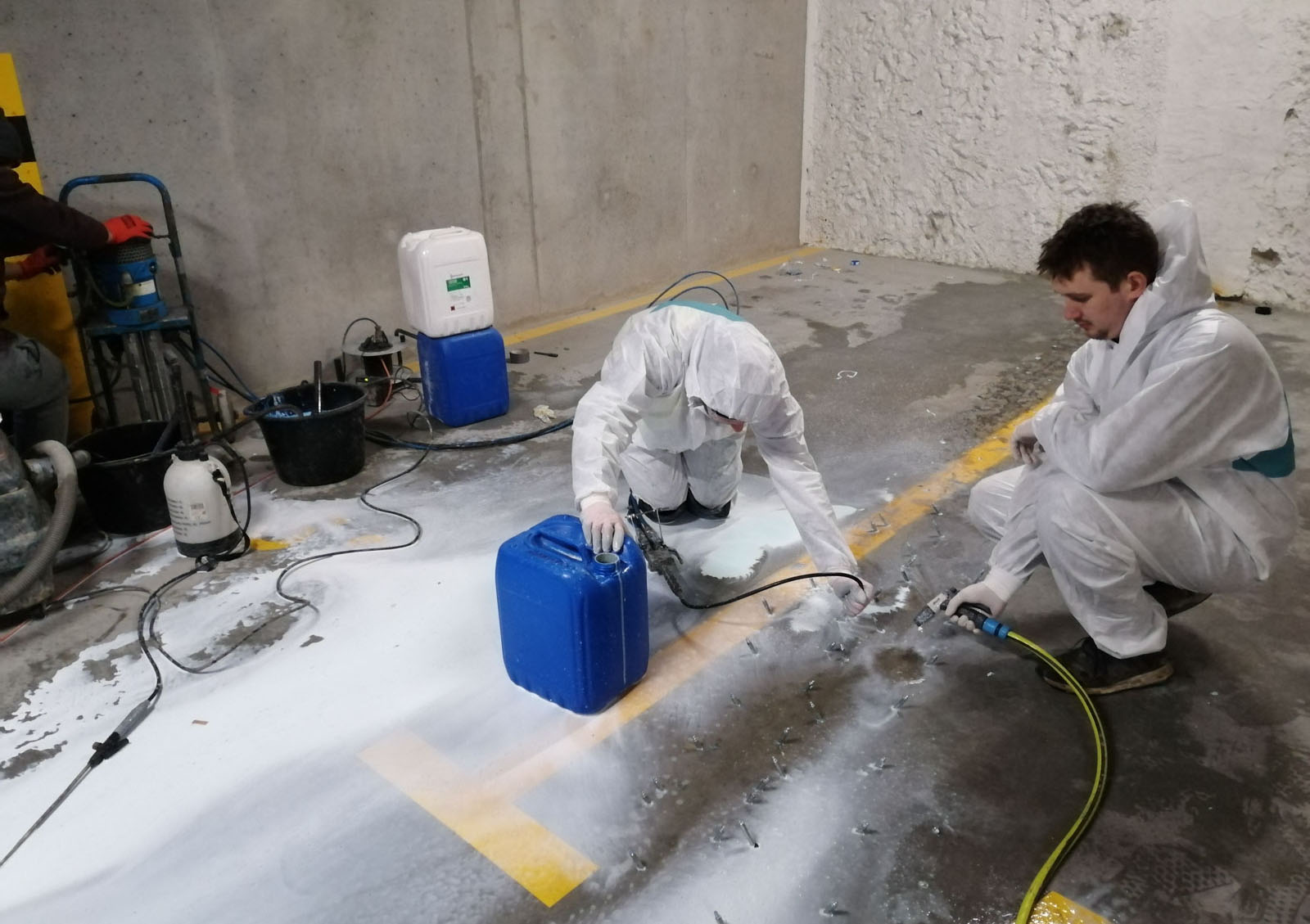

7. aplikacja iniektu za pomocą pompy dwukomponentowej

8. usunięcie pakerów i zamknięcie otworów zaprawą wodoszczelną

USZCZELNIENIE ŚCIAN METODĄ INIEKCJI STRUKTURALNEJ - Wrocław, 2020

Problem: niewłaściwe wykonanie hydroizolacji ścian z bloczków betonowych w garażu podziemnym, skutkujące zawilgoceniami ścian i zalewaniem garażu.

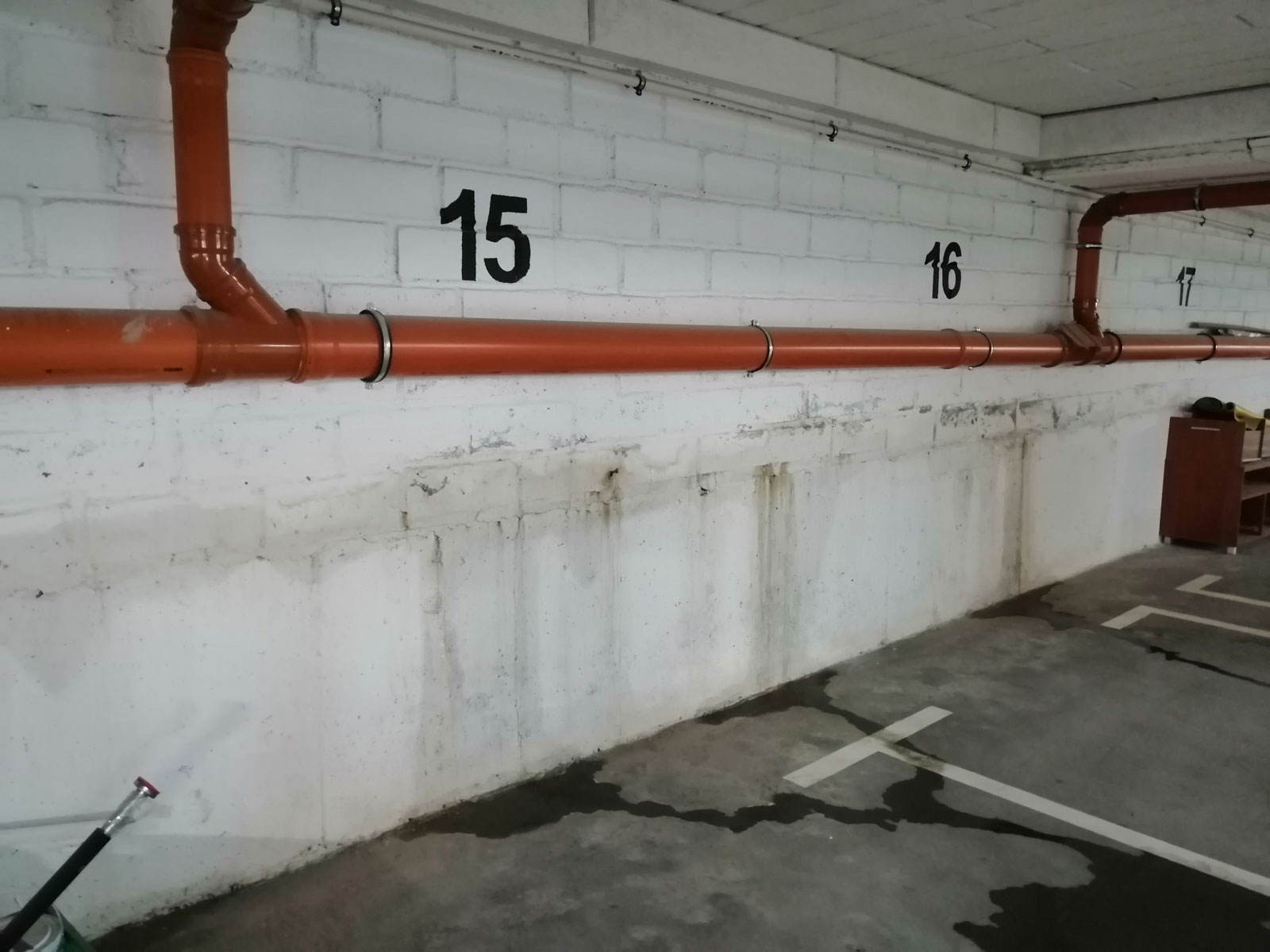

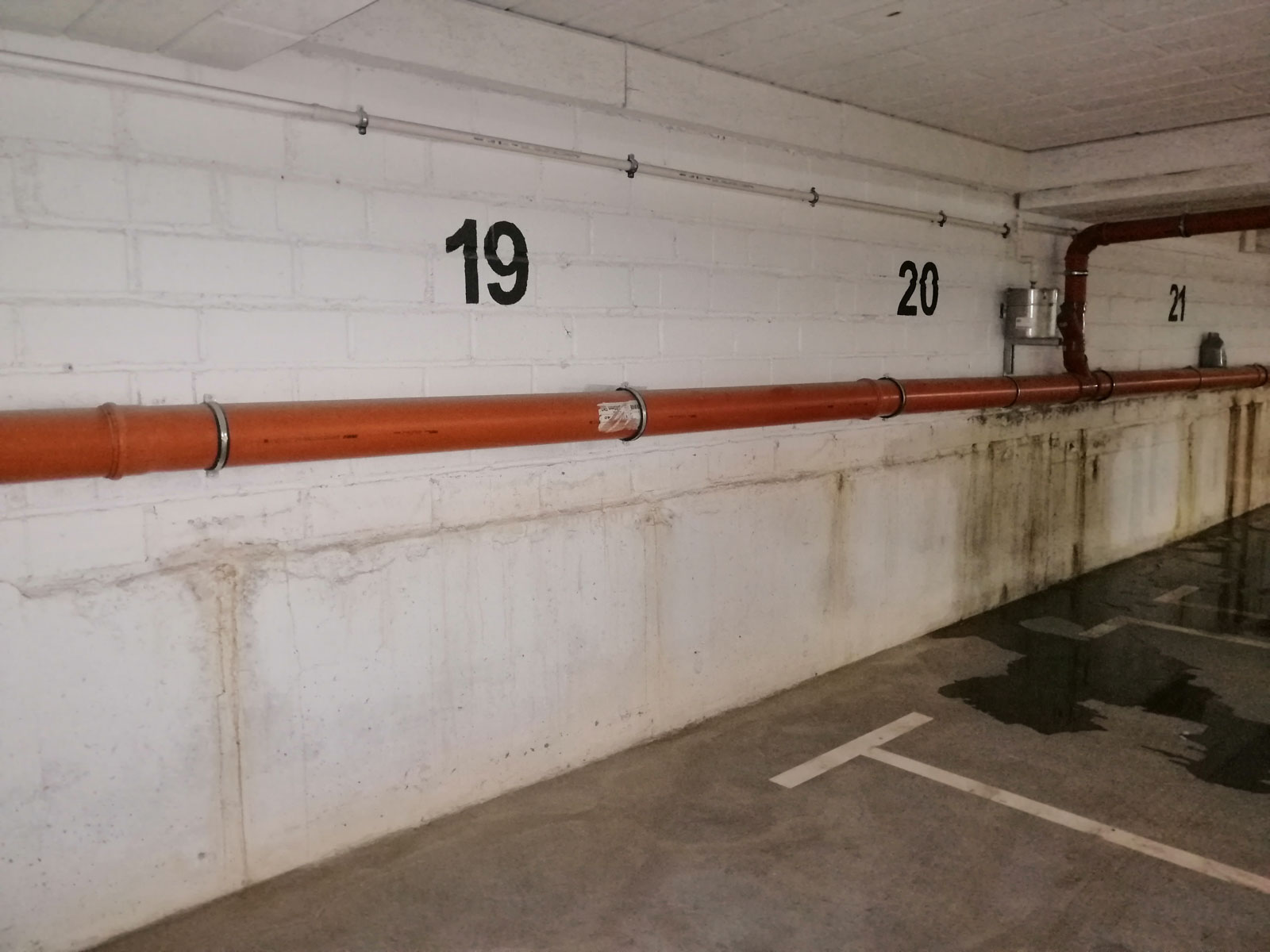

1. zawilgocenia ścian garażu przed wykonaniem naprawy

j.w.

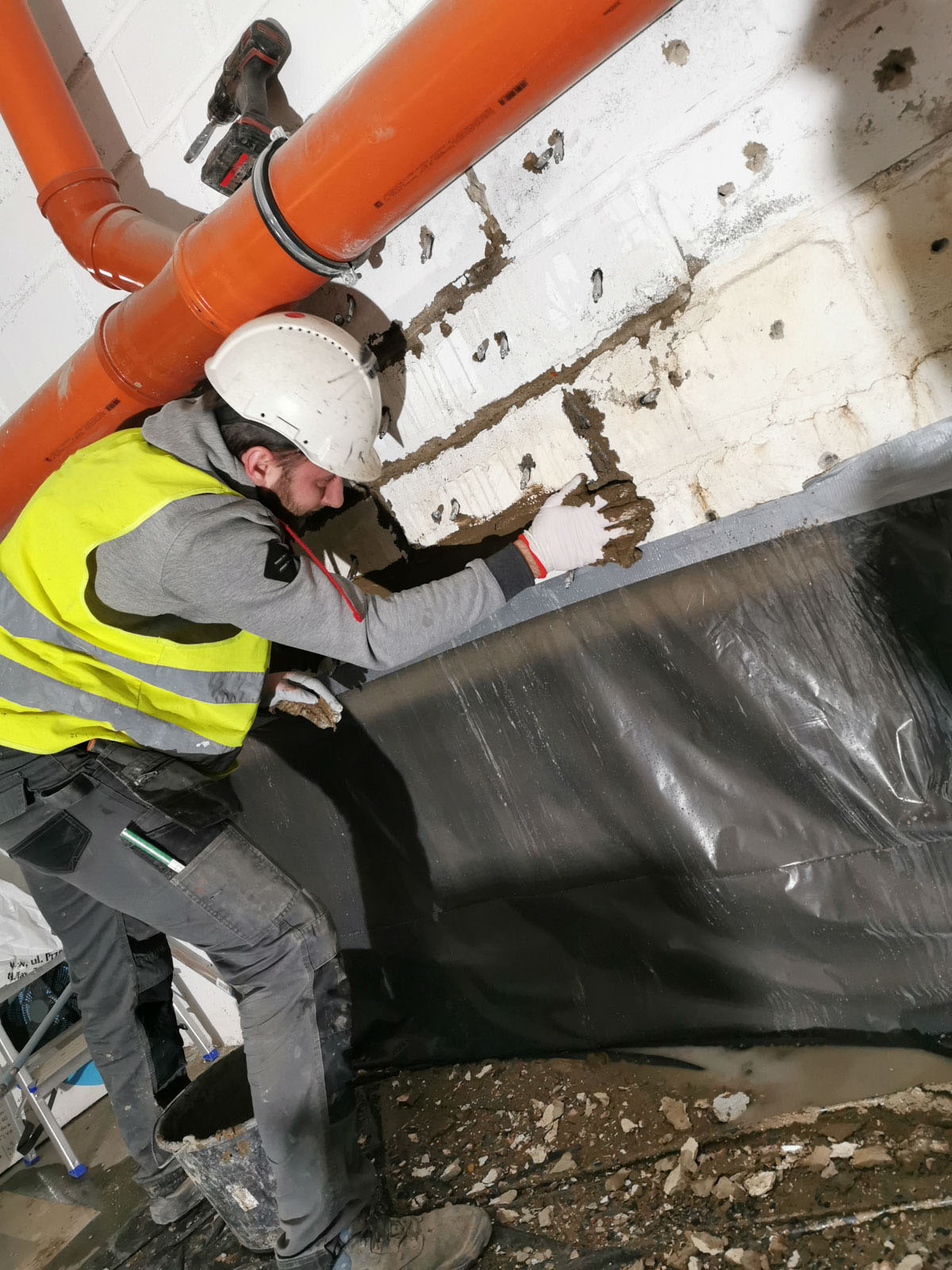

2. podkucie i pogłębienie fug muru

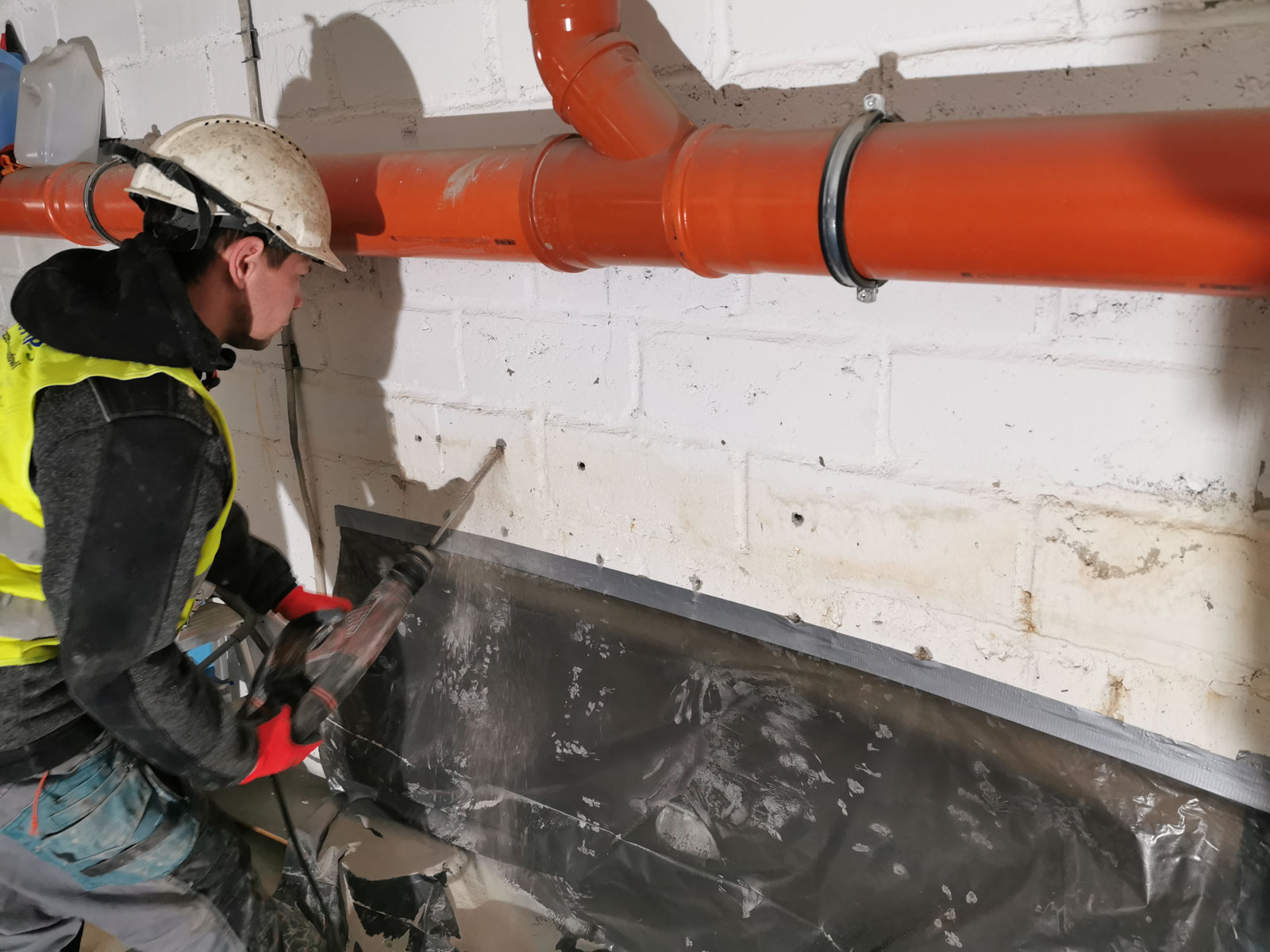

3. wiercenie siatki otworów pod pakery iniekcyjne

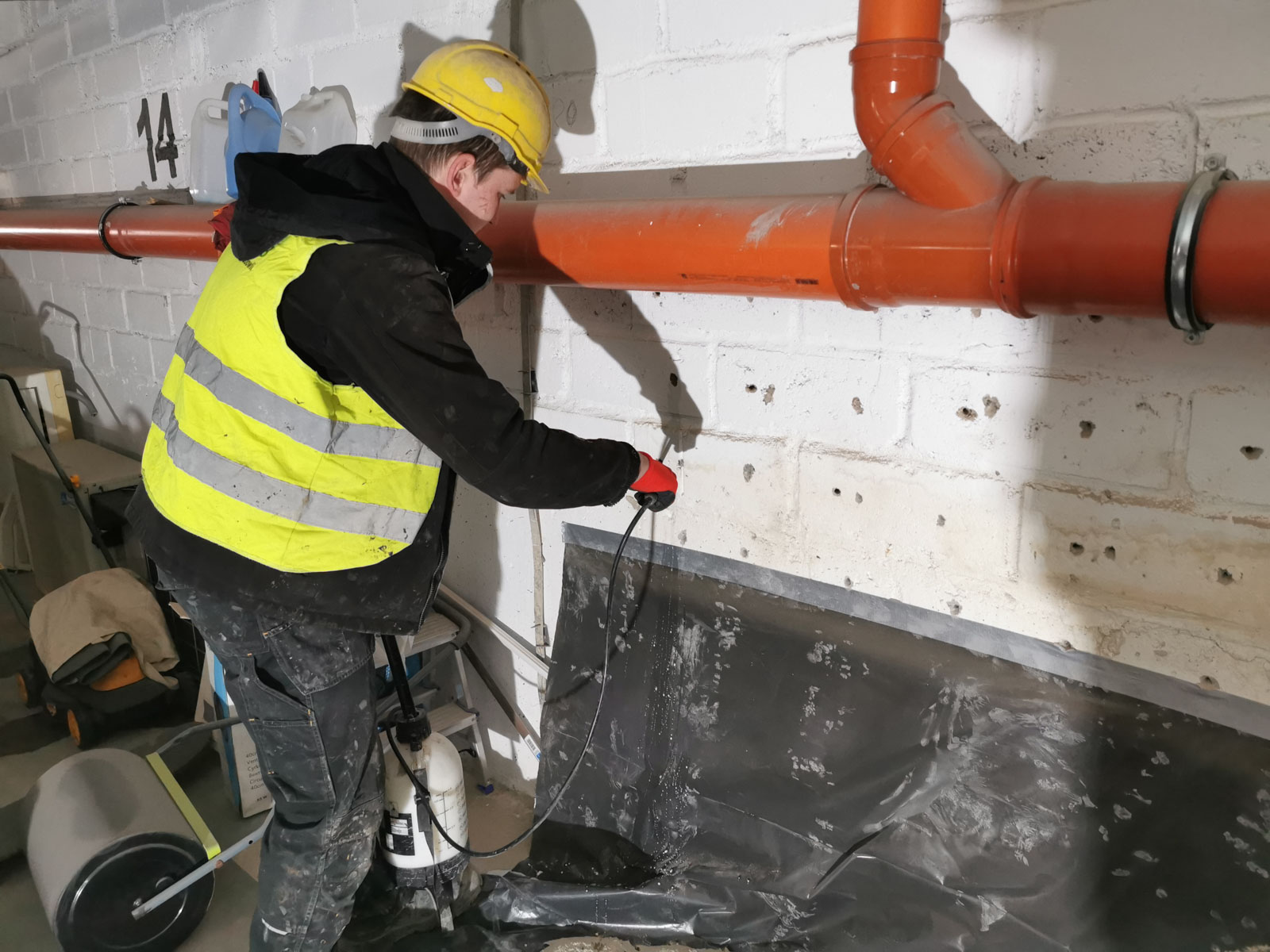

4. płukanie otworów wodą pod ciśnieniem

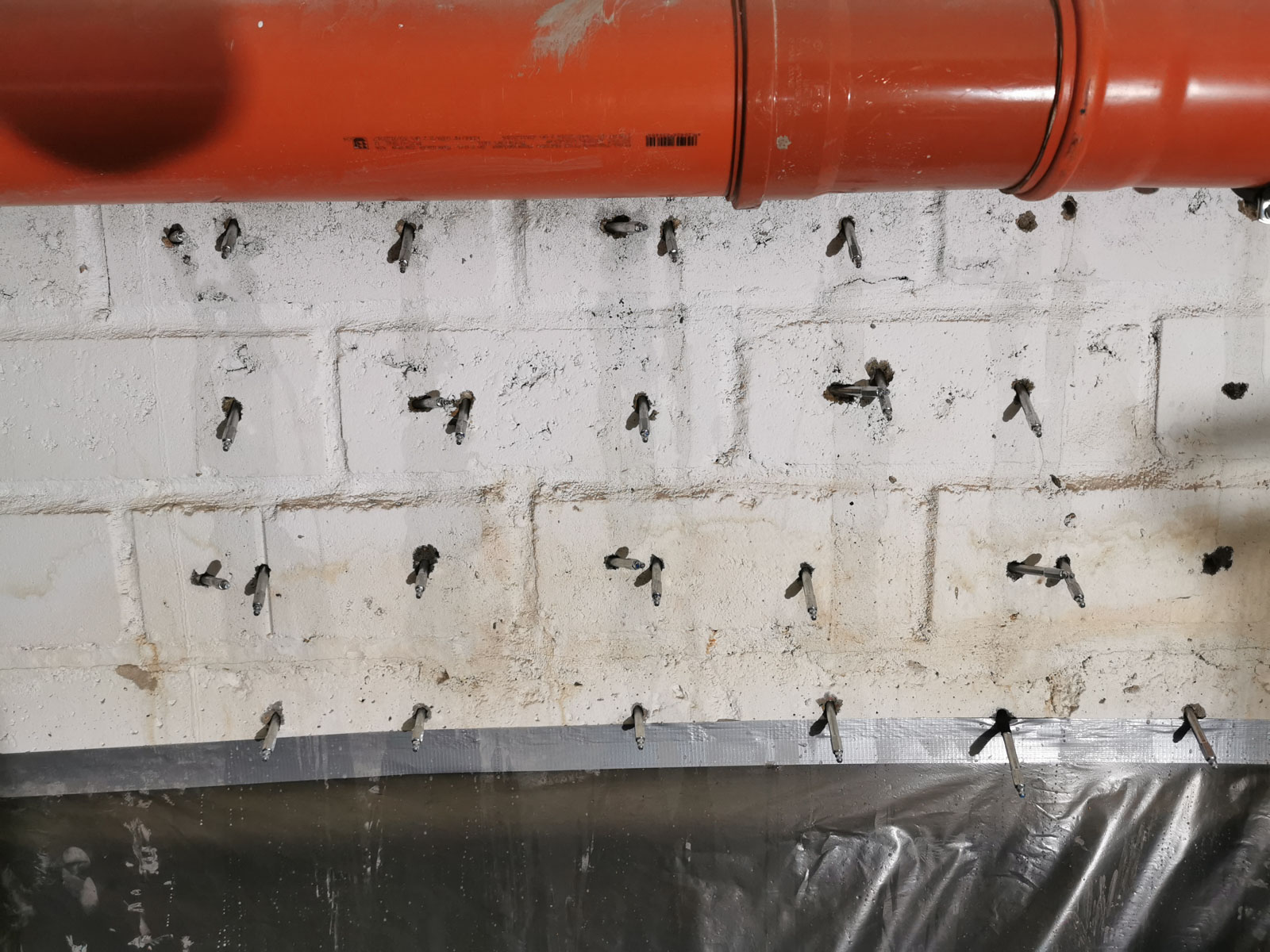

5. montaż pakerów iniekcyjnych

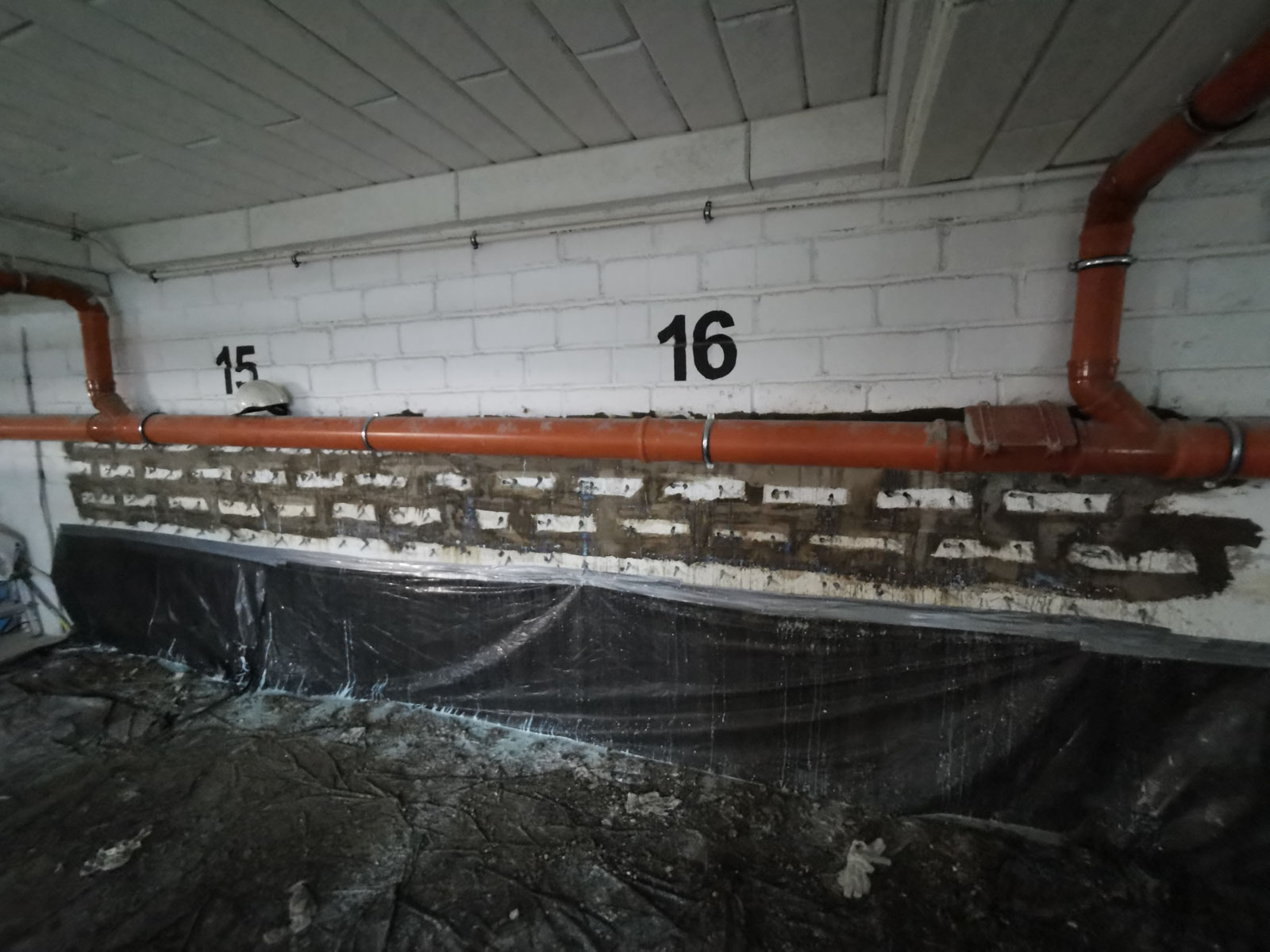

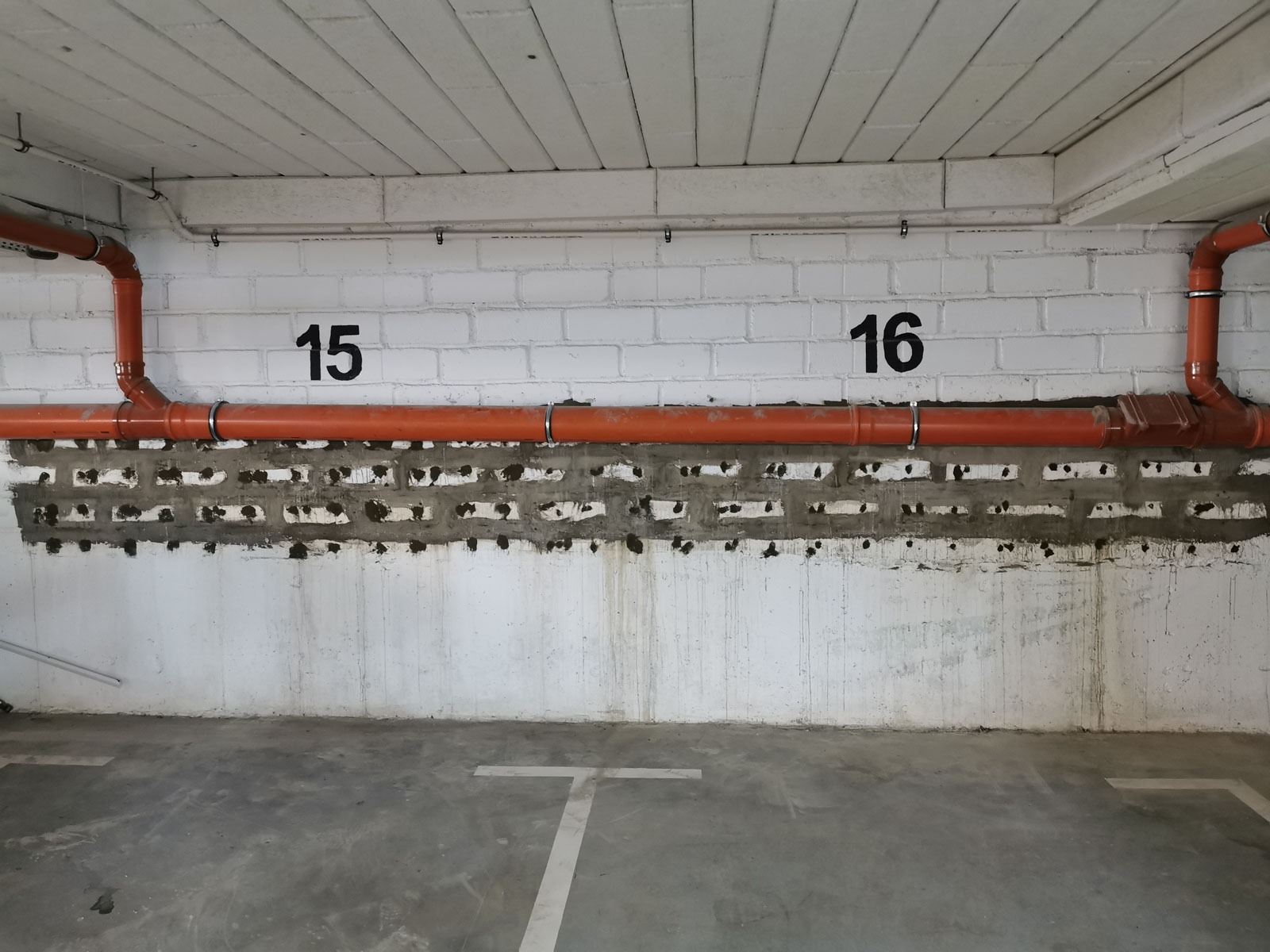

6. zamknięcie pogłębionych fug cementem szybkowiążącym

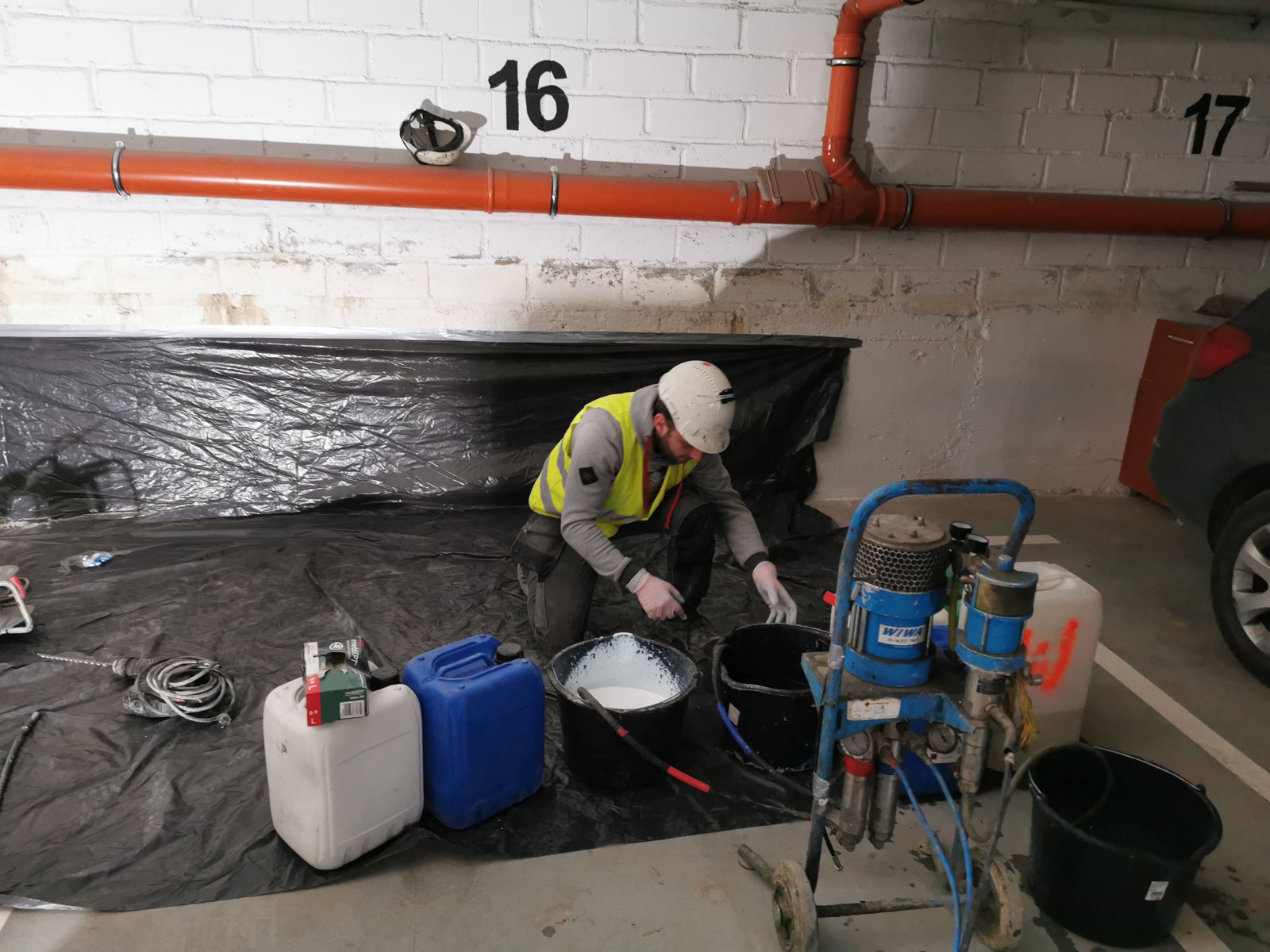

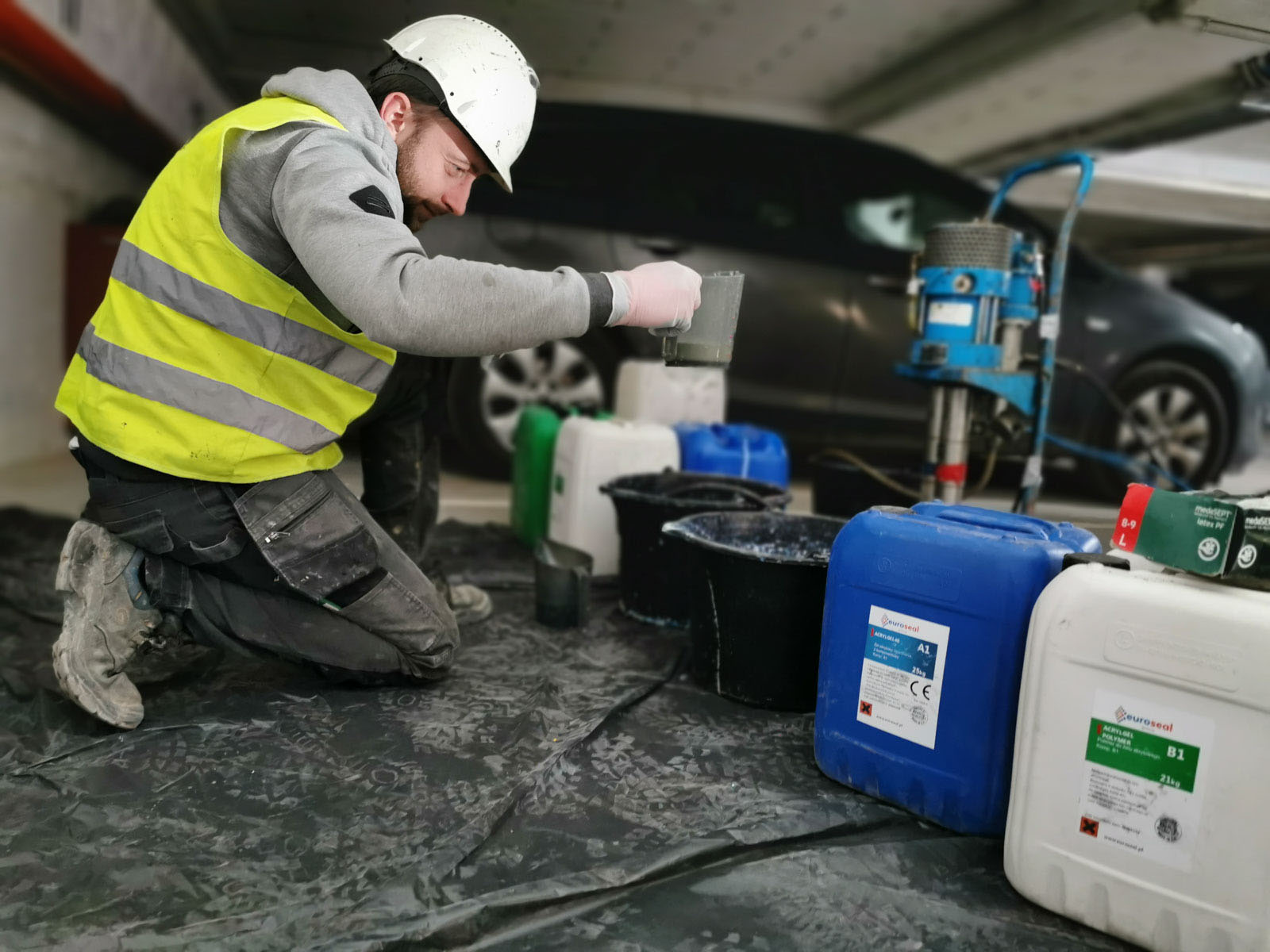

7. przygotowanie składników żywicy iniekcyjnej

j.w.

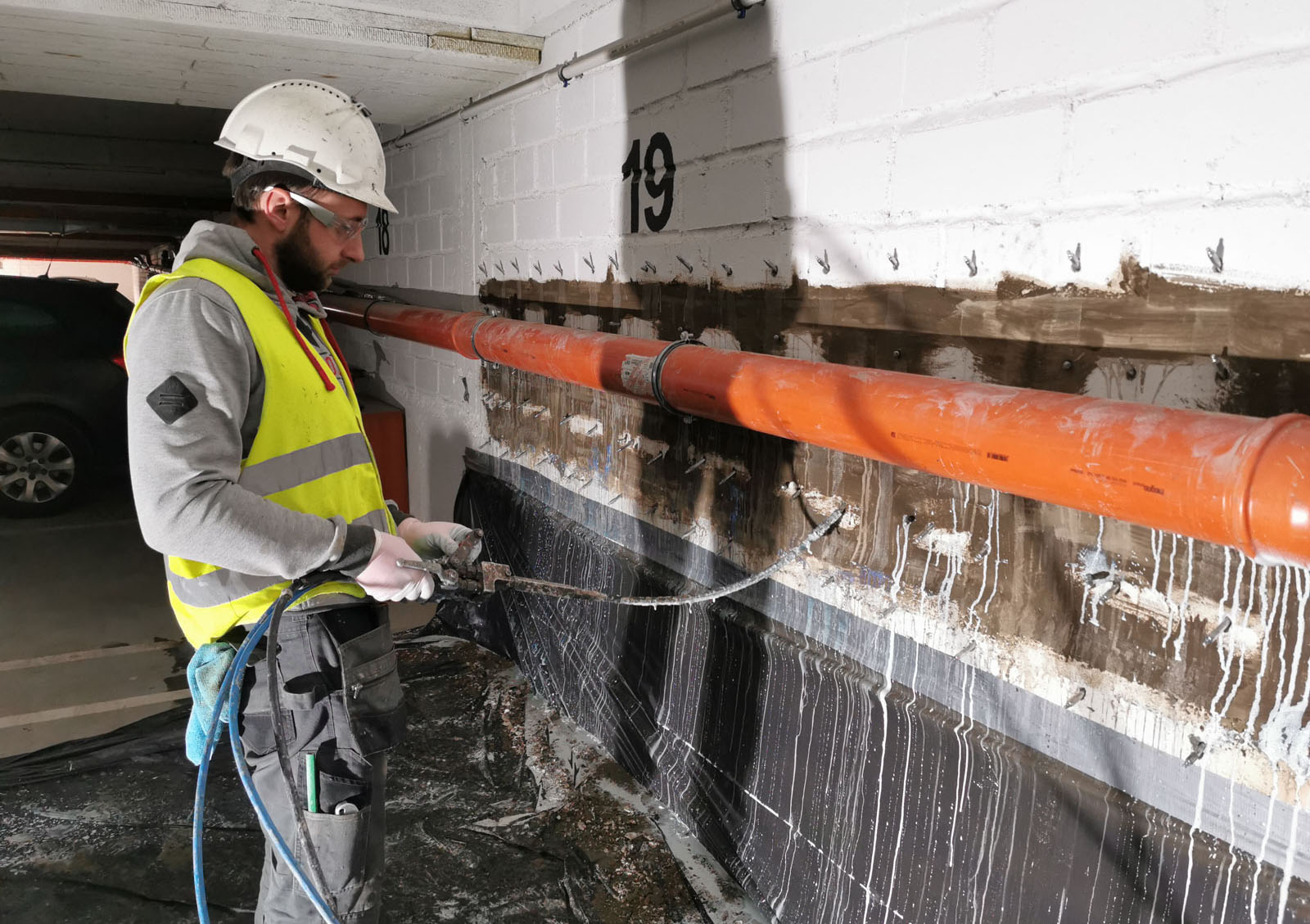

8. wtłoczenie iniektu za pomocą pompy dwukomponentowej

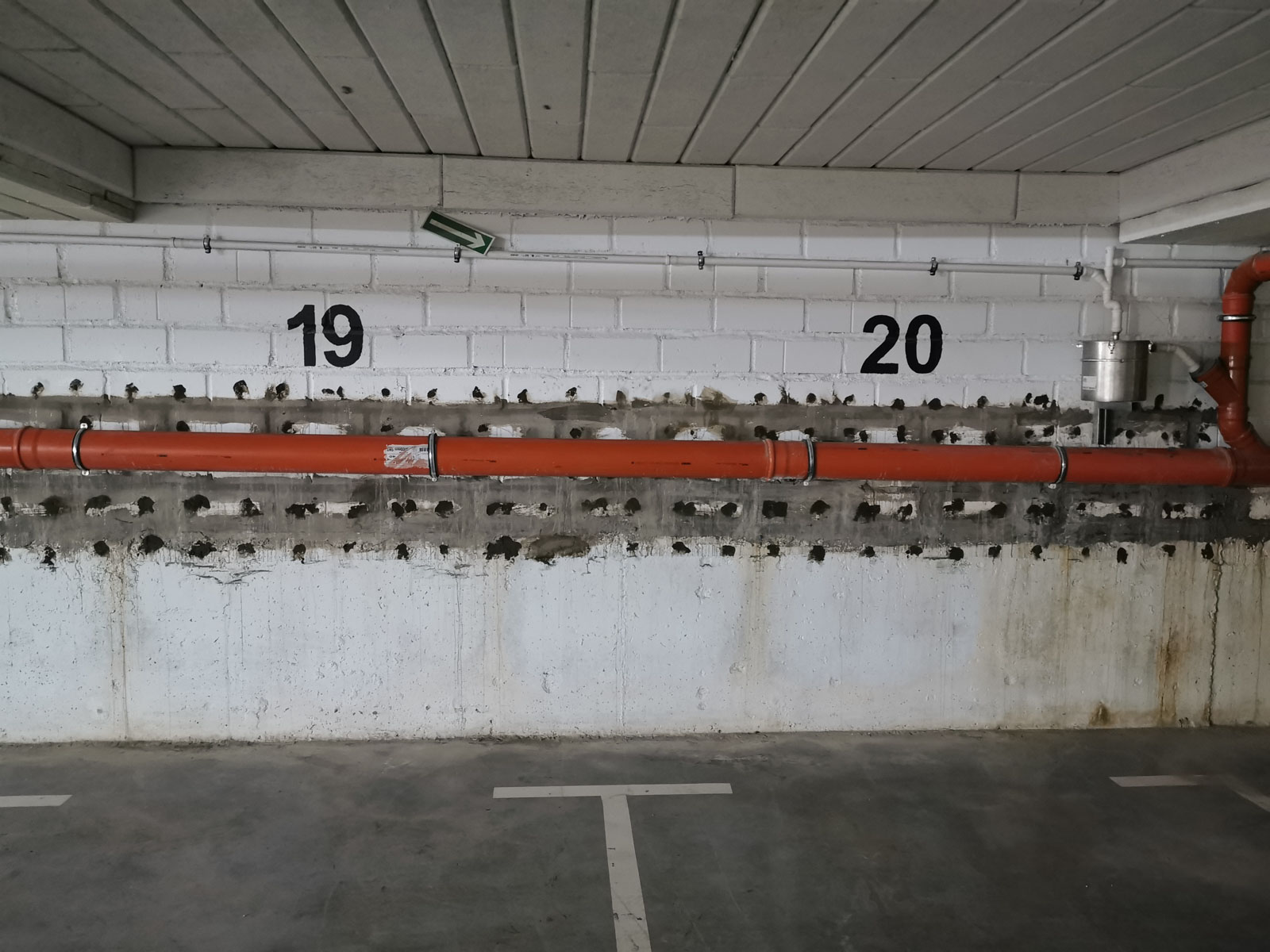

9. ściana po wtłoczeniu iniektu

j.w.

10. uszczelniona ściana po usunięciu pakerów i zamknięciu otworów zaprawą wodoszczelną

j.w.



USZCZELNIENIE PRZERWY ROBOCZEJ W PŁYCIE STROPOWEJ POPRZEZ ZASTOSOWANIE WĘŻY INIEKCYJNYCH Z WYPEŁNIENIEM ŻYWICĄ AKRYLOWĄ - Katowice, 2019

Rozwiązanie technologiczne uszczelnienia przerwy technologicznej stropu nowego budynku.

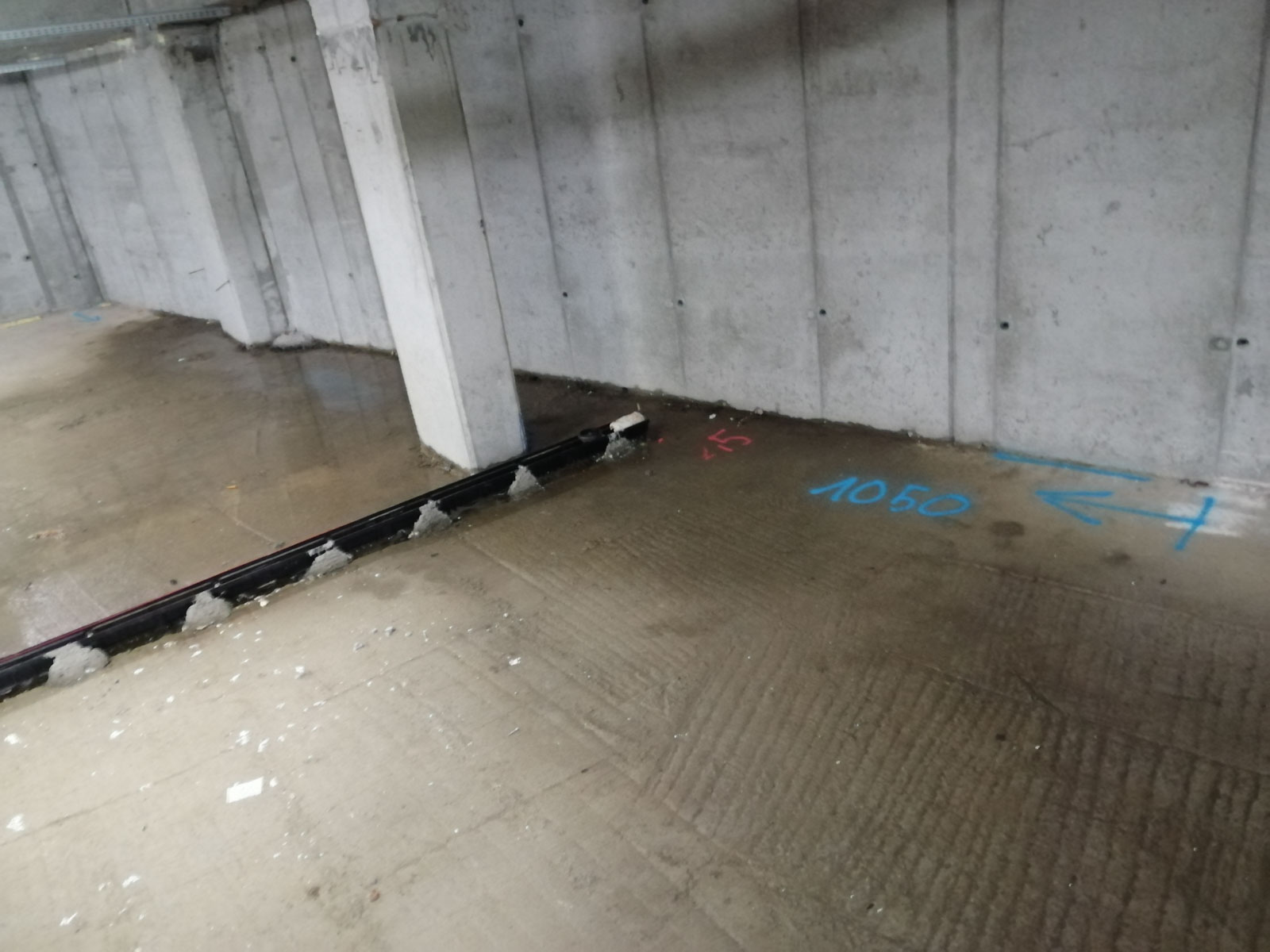

1. przeciekająca przerwa robocza w stropie przed napełnieniem węży iniekcyjnych

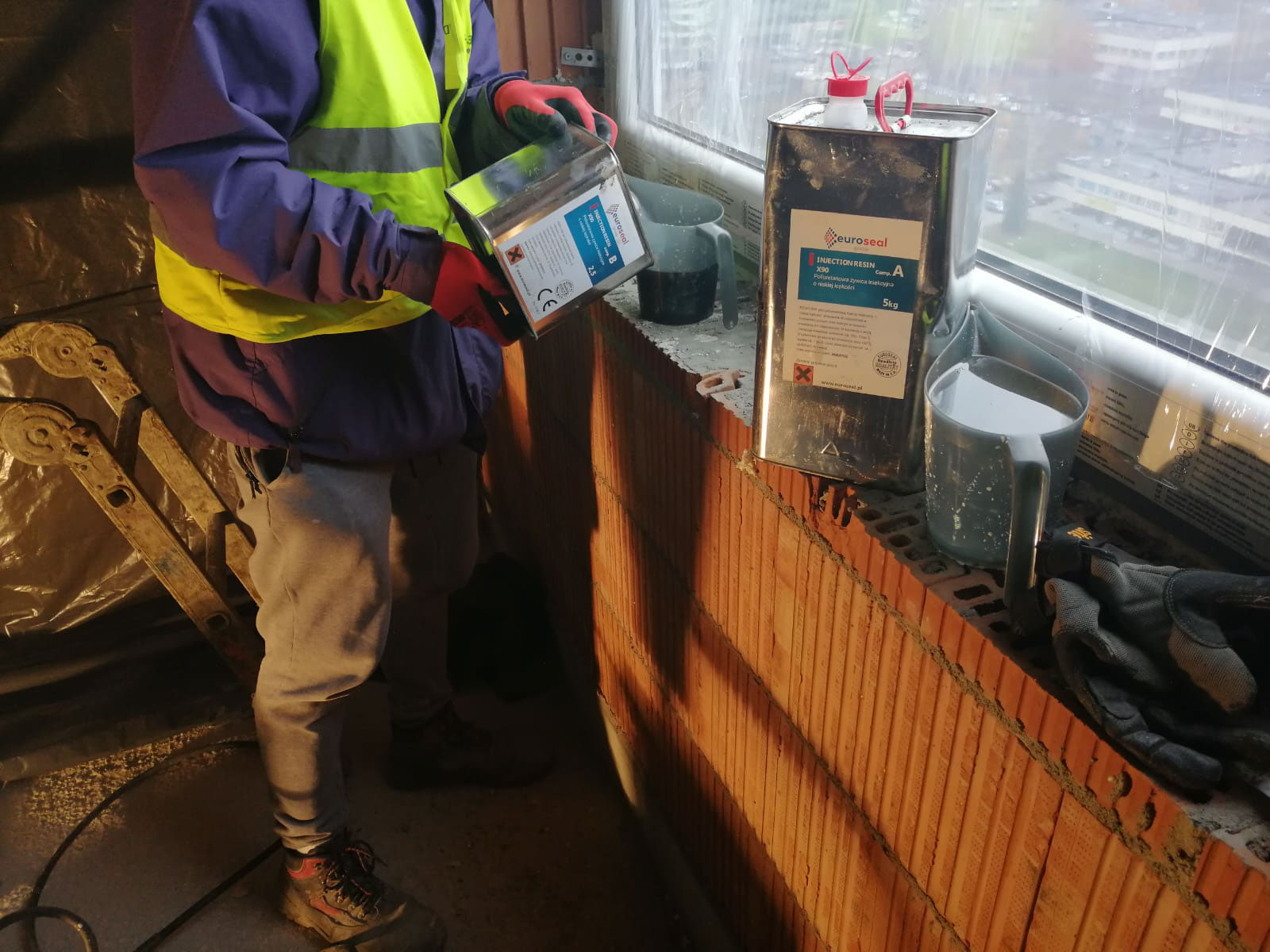

2. odmierzanie składników iniektu przed podaniem do pompy

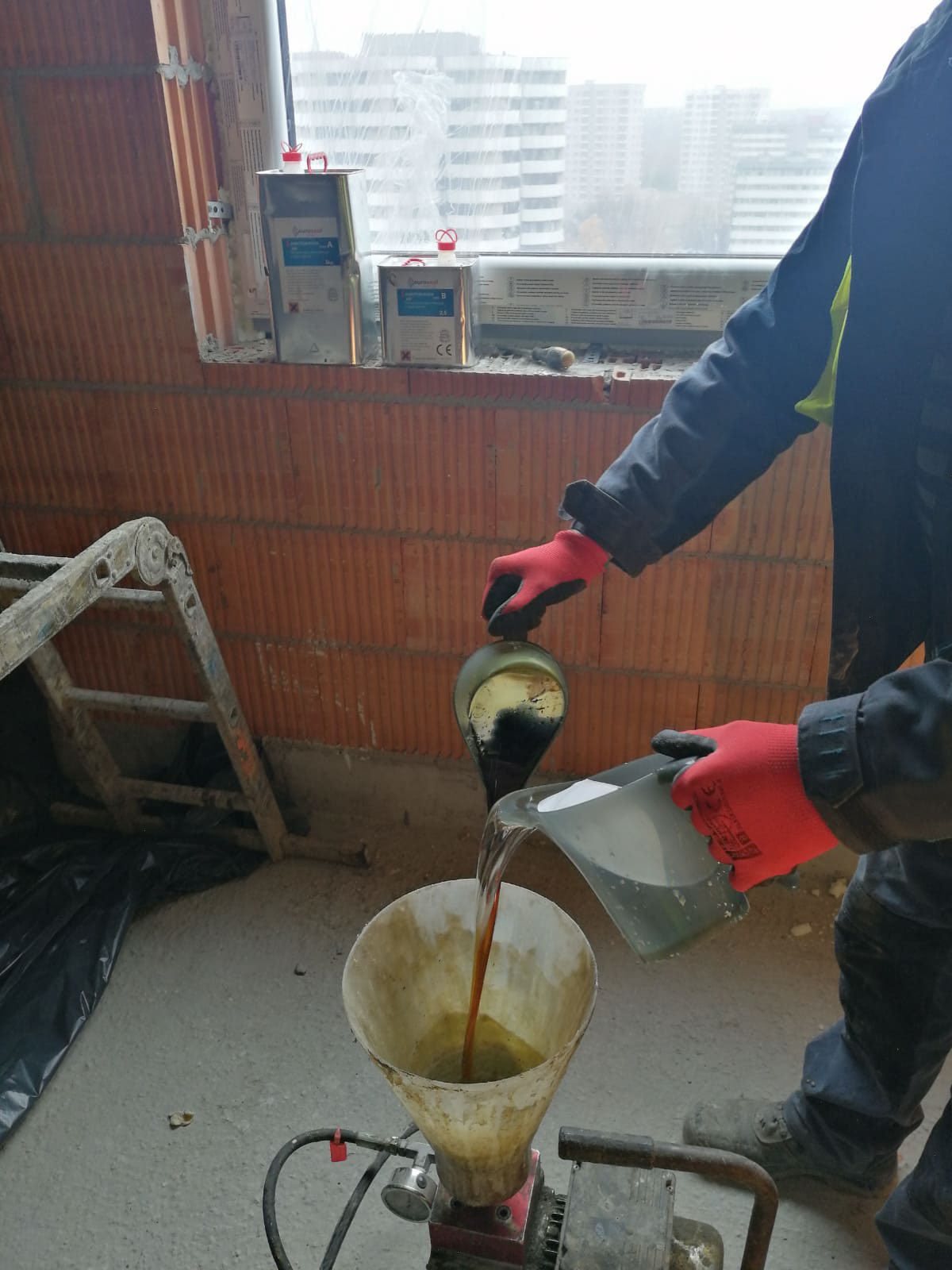

3. dozowanie żywicy akrylowej do pompy

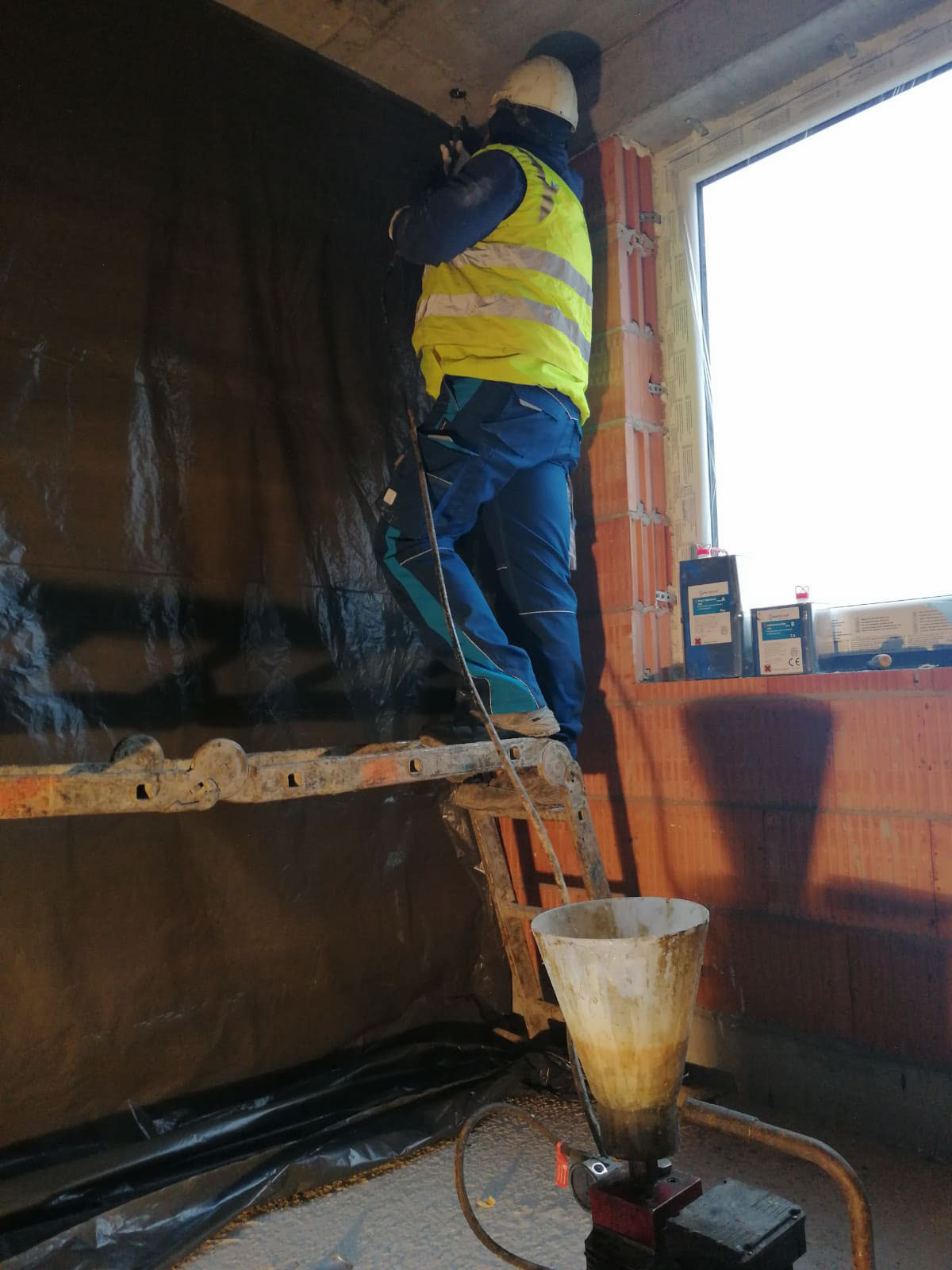

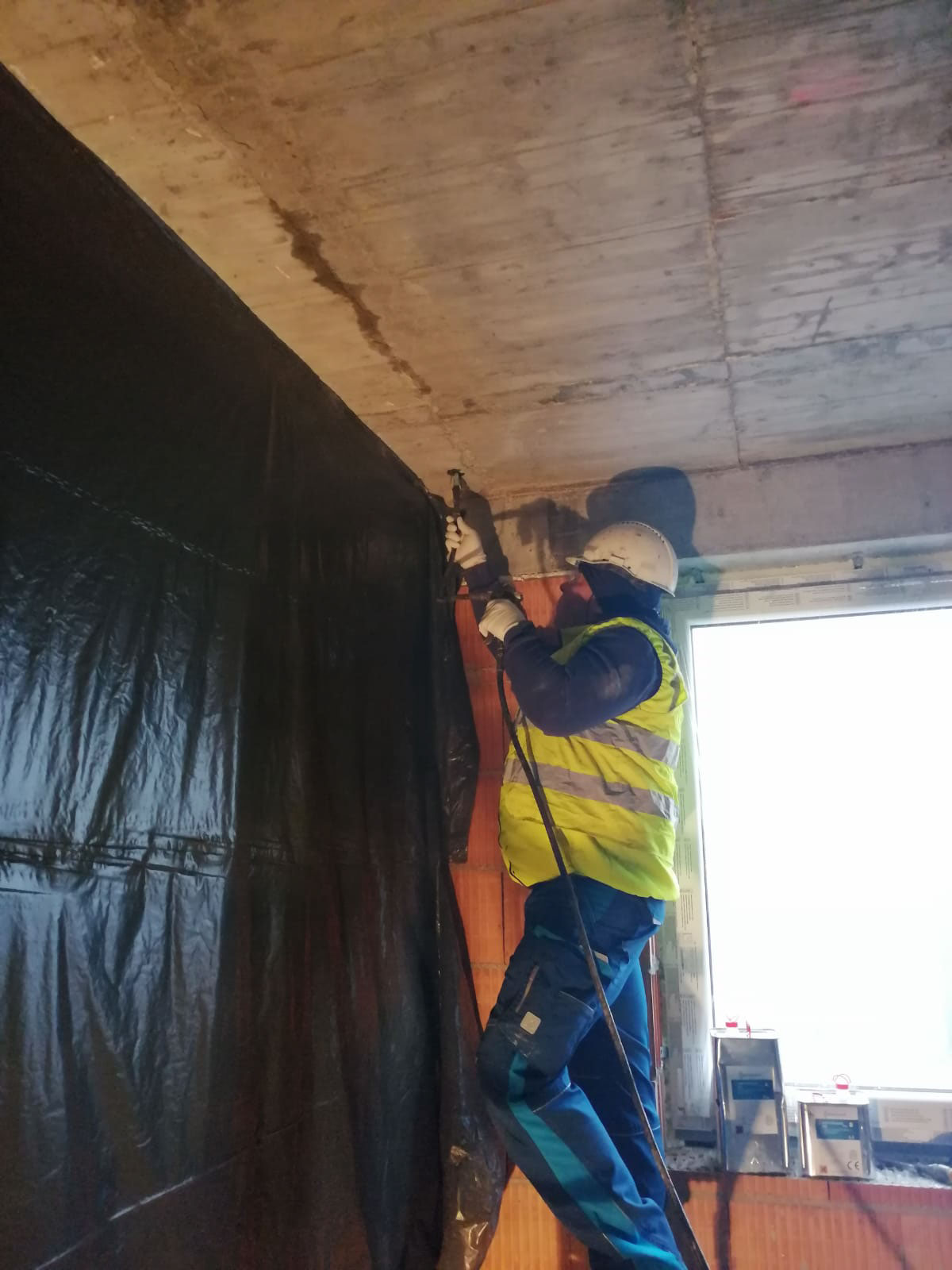

4. wypełnianie węży iniekcyjnych w przerwie roboczej stropu przy użyciu pompy

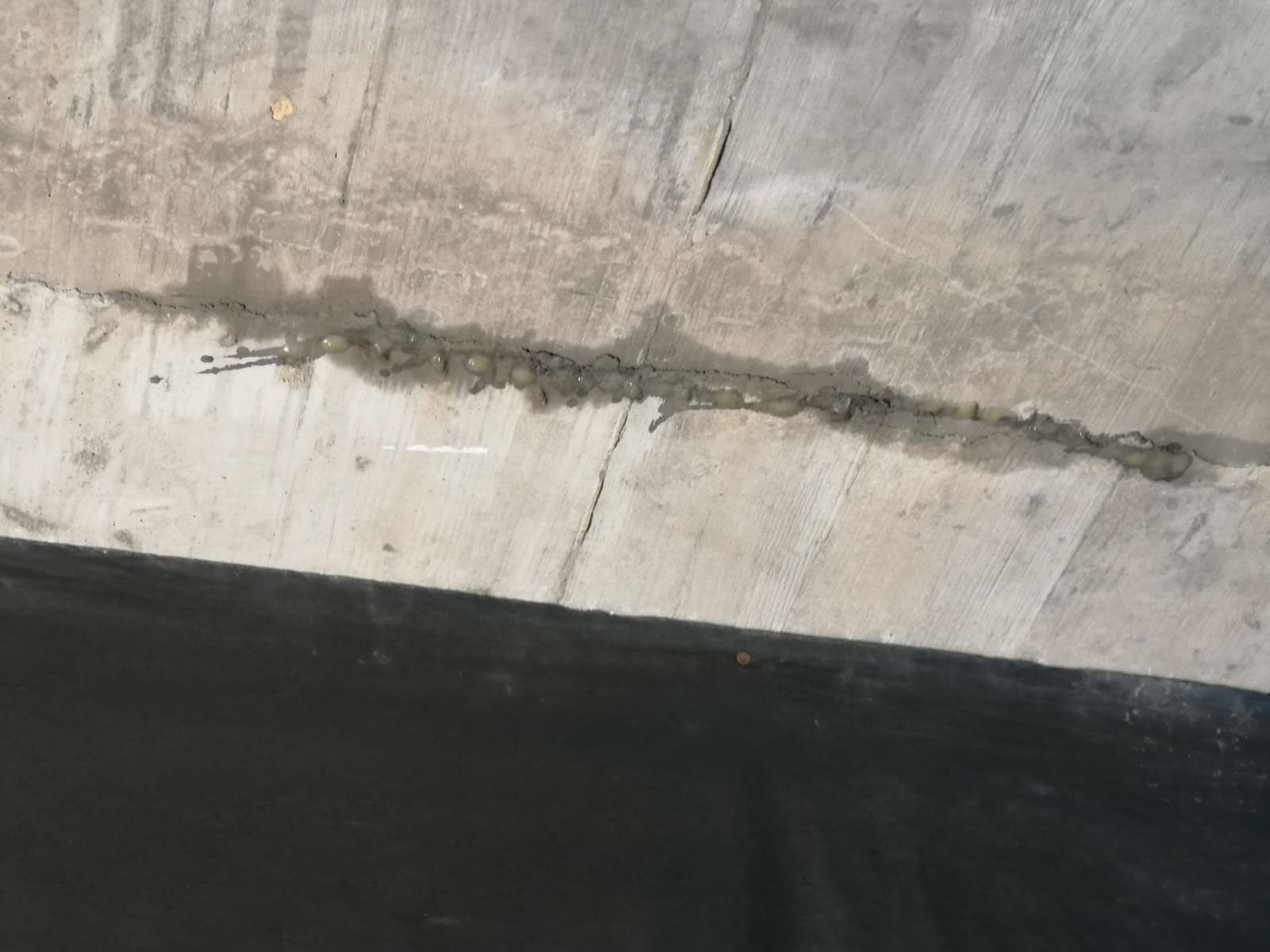

5. przerwa robocza po wtłoczeniu iniektu

NAPRAWA PRZECIEKAJĄCYCH PRZEPUSTÓW KABLOWYCH METODĄ INIEKCJI CIŚNIENIOWEJ - Katowice, 2019

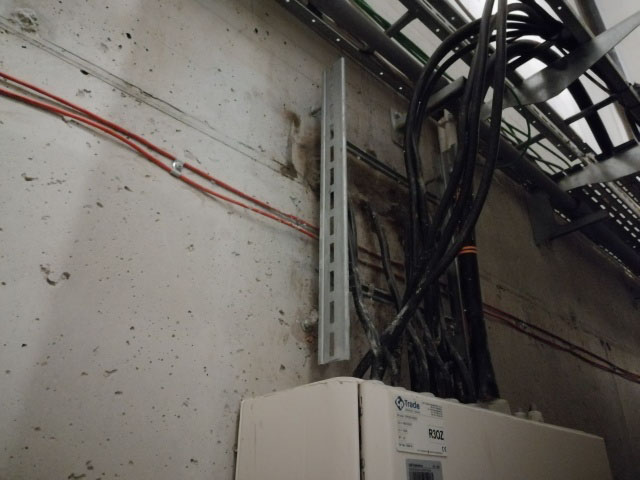

Problem: brak wykonania uszczelnienia przejść kablowych w ścianie skutkujące przeciekami

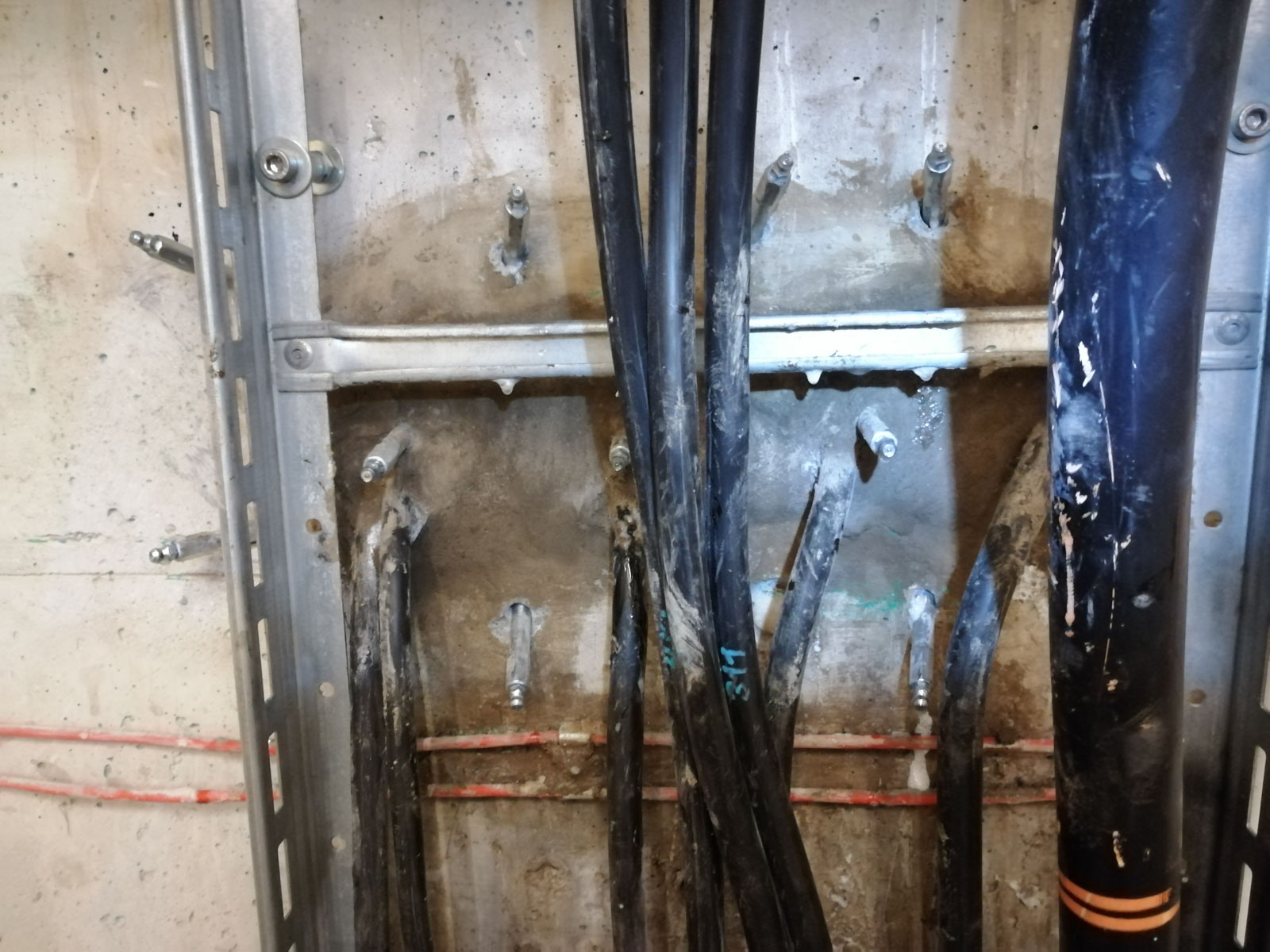

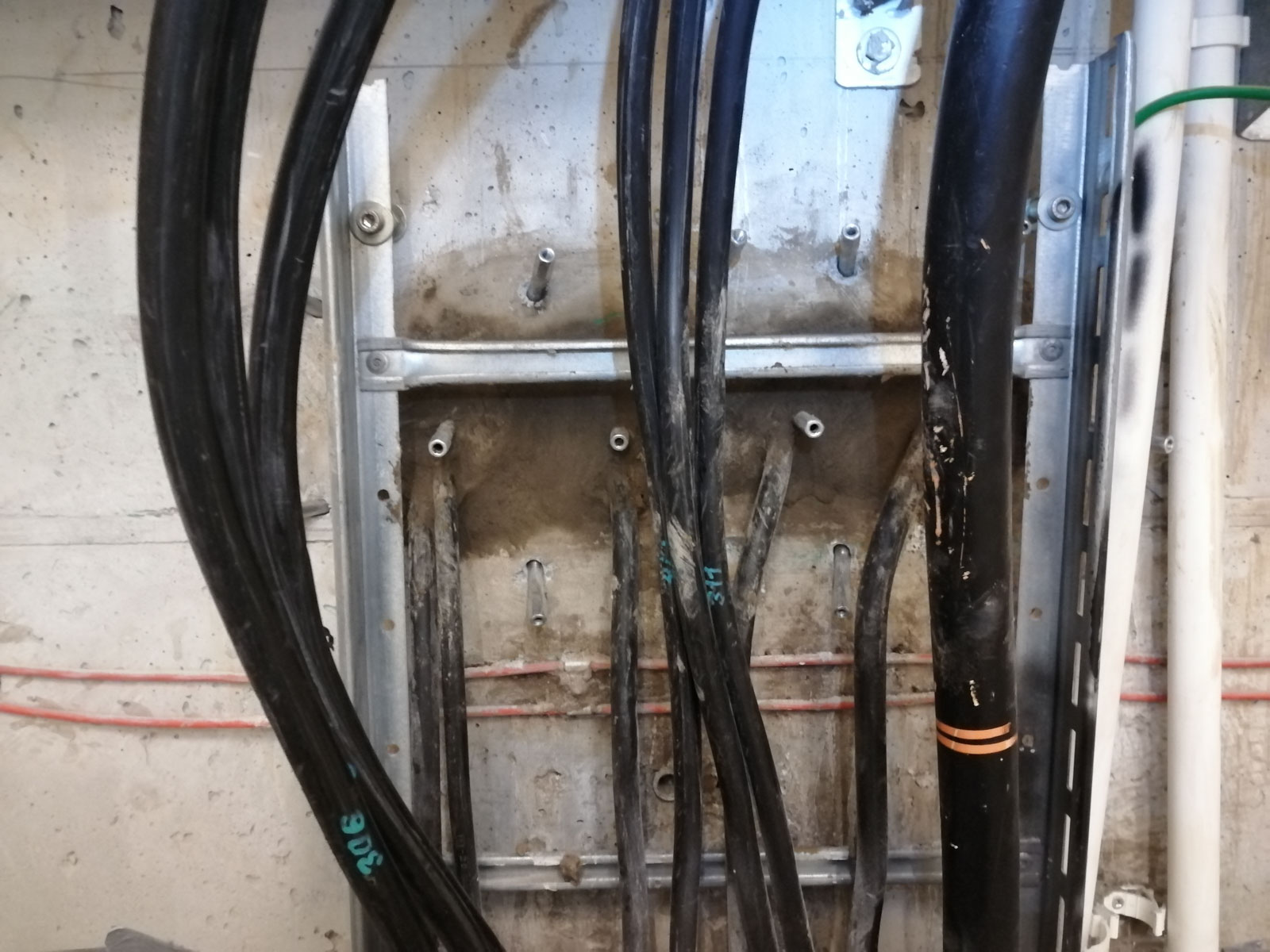

1. pakery iniekcyjne zamontowane obwodowo wokół przepustów kablowych

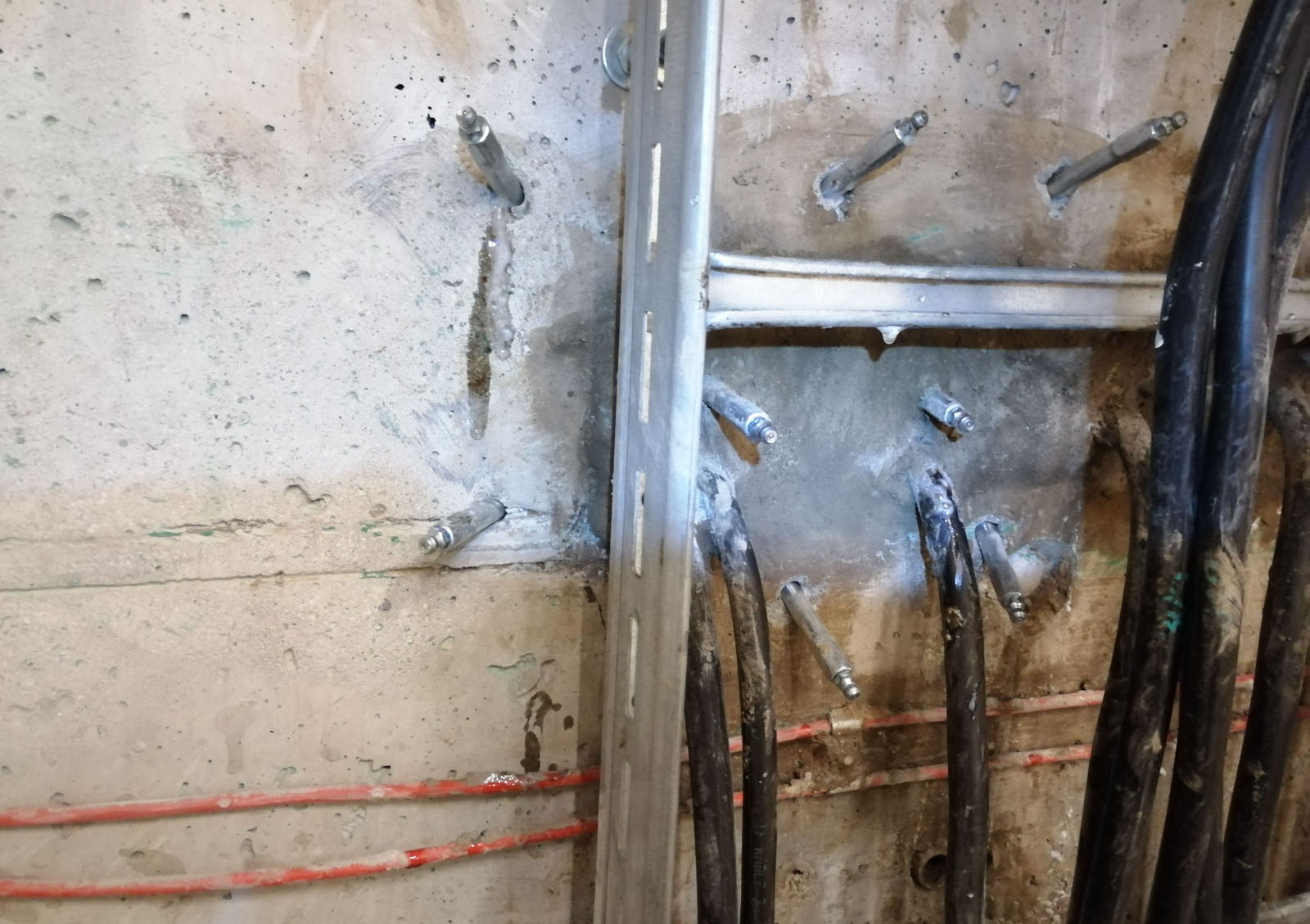

2. pakery po wkręceniu kalamitek

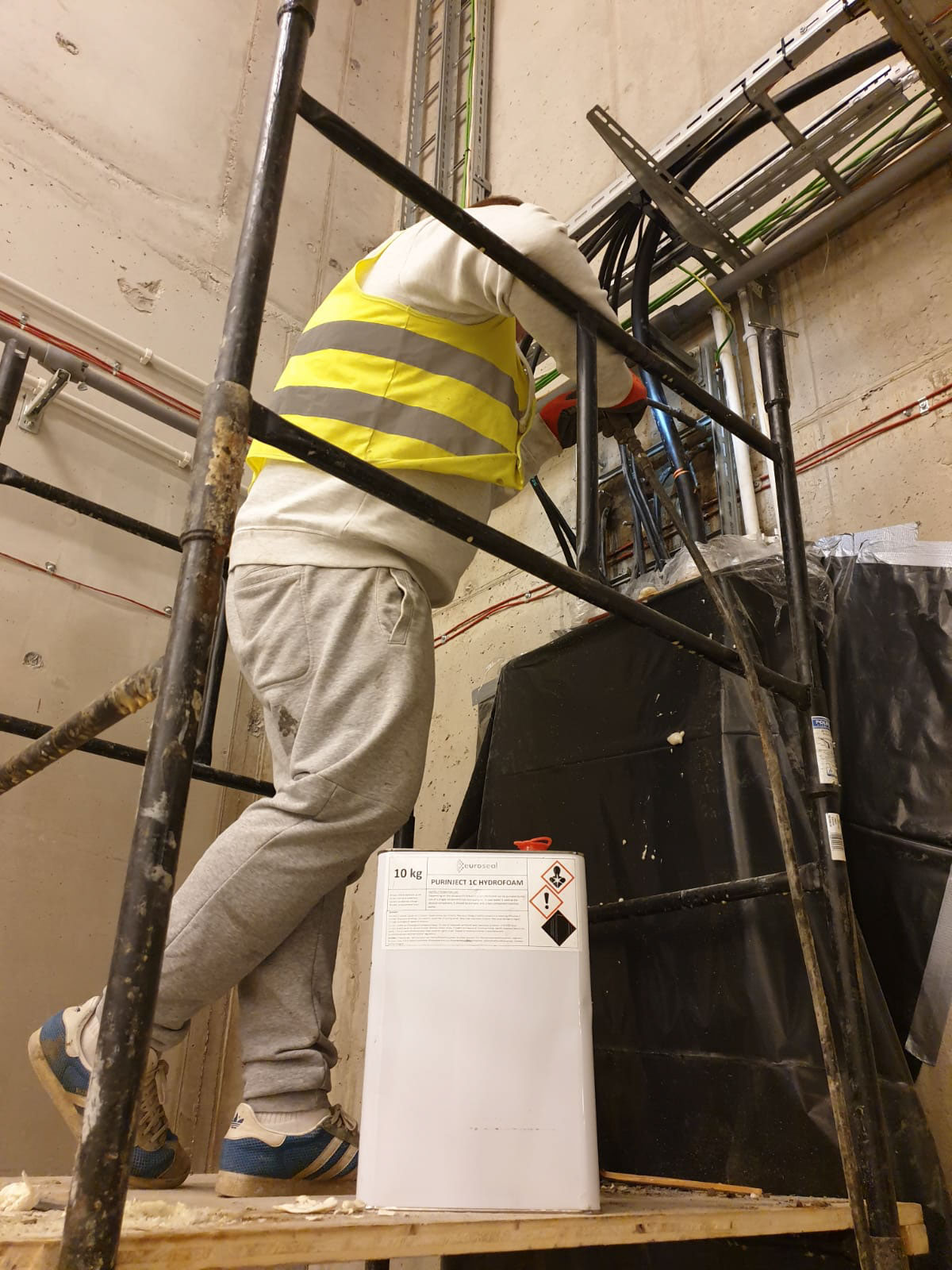

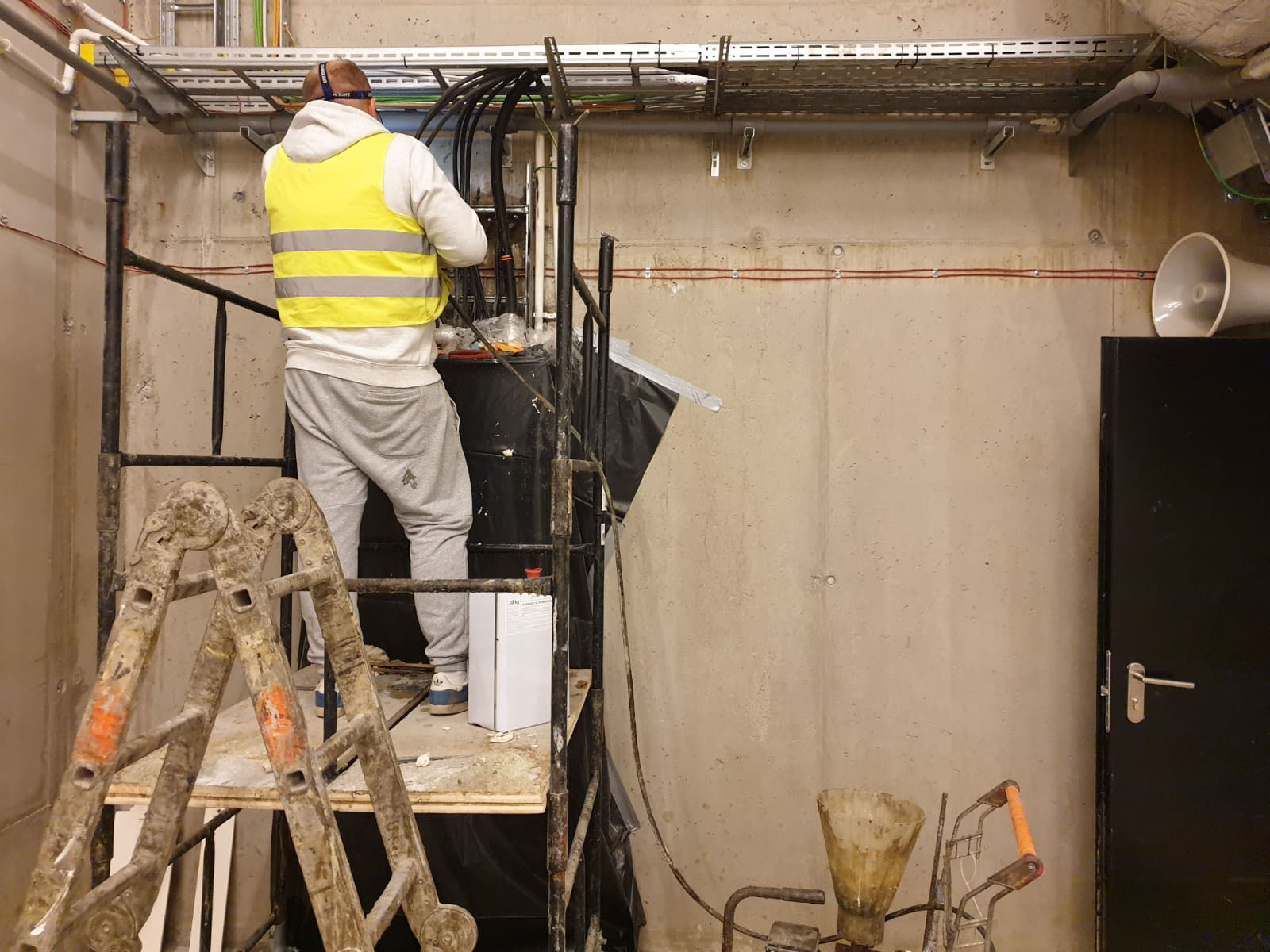

3. tłoczenie żywicy poliuretanowej przy użyciu pompy iniekcyjnej

j.w.

4. uszczelnione przepusty kablowe



USZCZELNIENIE STYKU ŚCIANY SZCZELINOWEJ Z PŁYTĄ FUNDAMENTOWĄ GARAŻU PODZIEMNEGO - Poznań, 2019

Rozwiązanie technologiczne uszczelnienia zamka ściany szczelinowej nowego budynku.

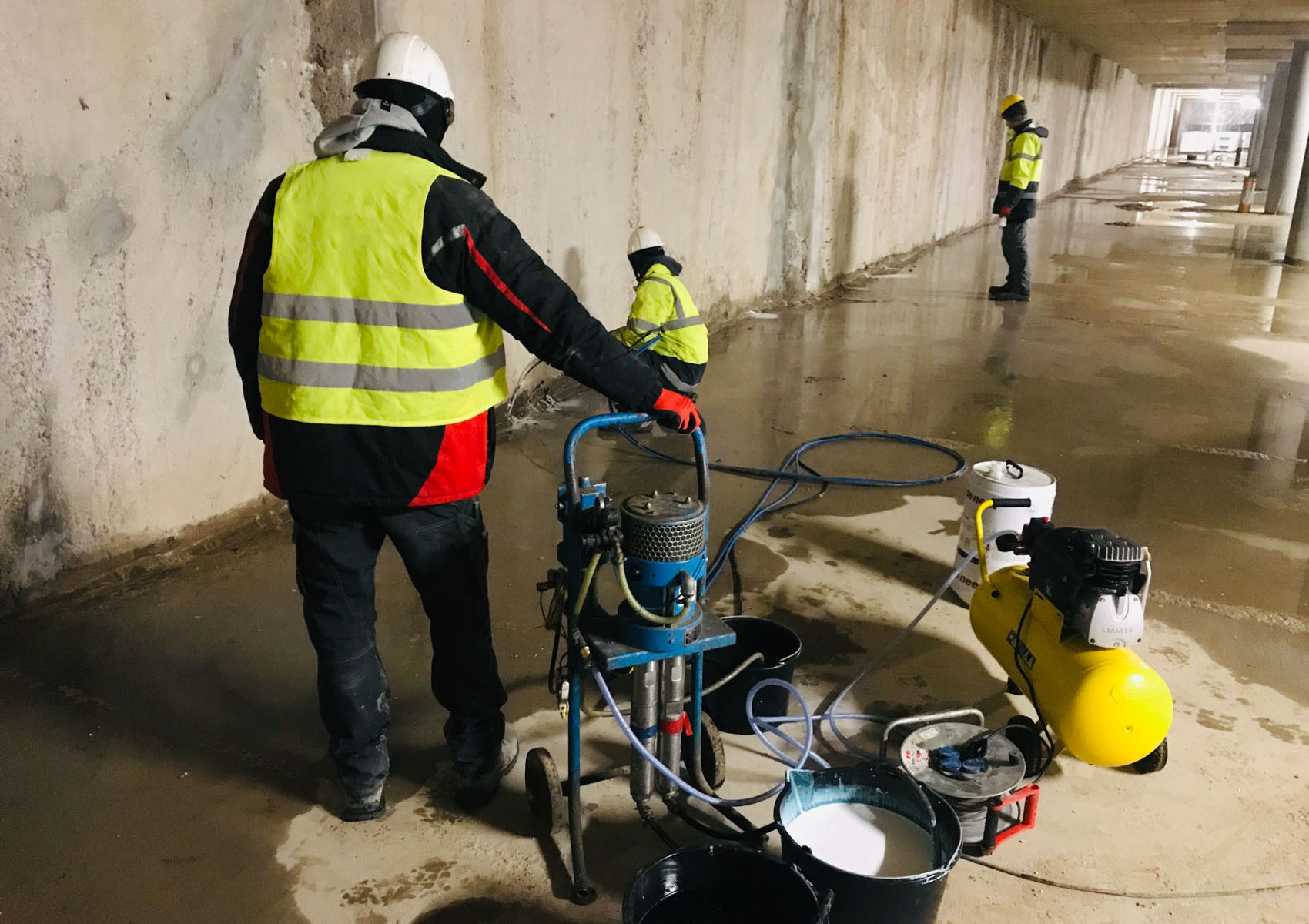

1. napełnienie węży iniekcyjnych żywicą akrylową przy użyciu pompy dwukomponentowej

j.w.

j.w.

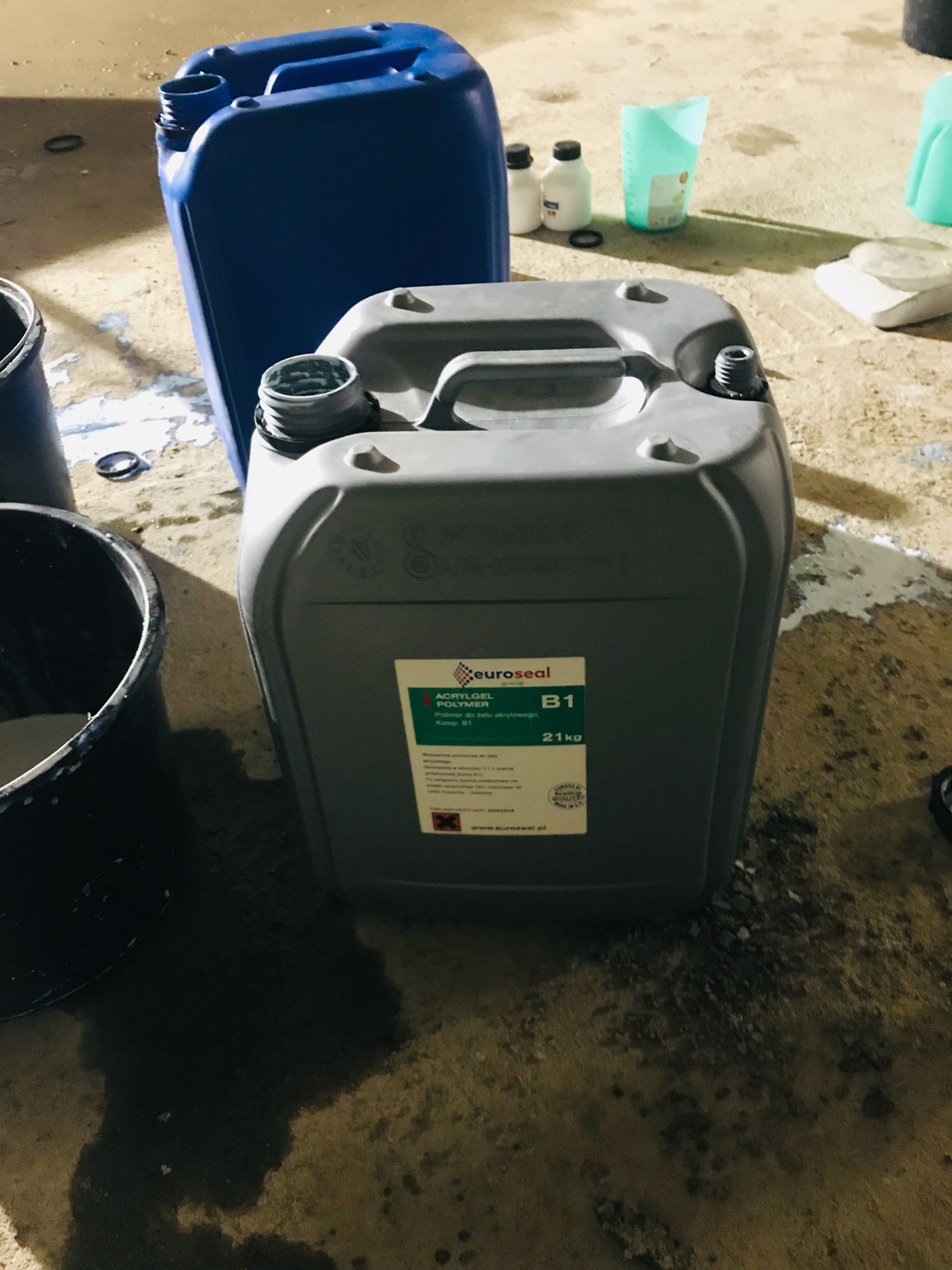

2. składniki żywicy akrylowej

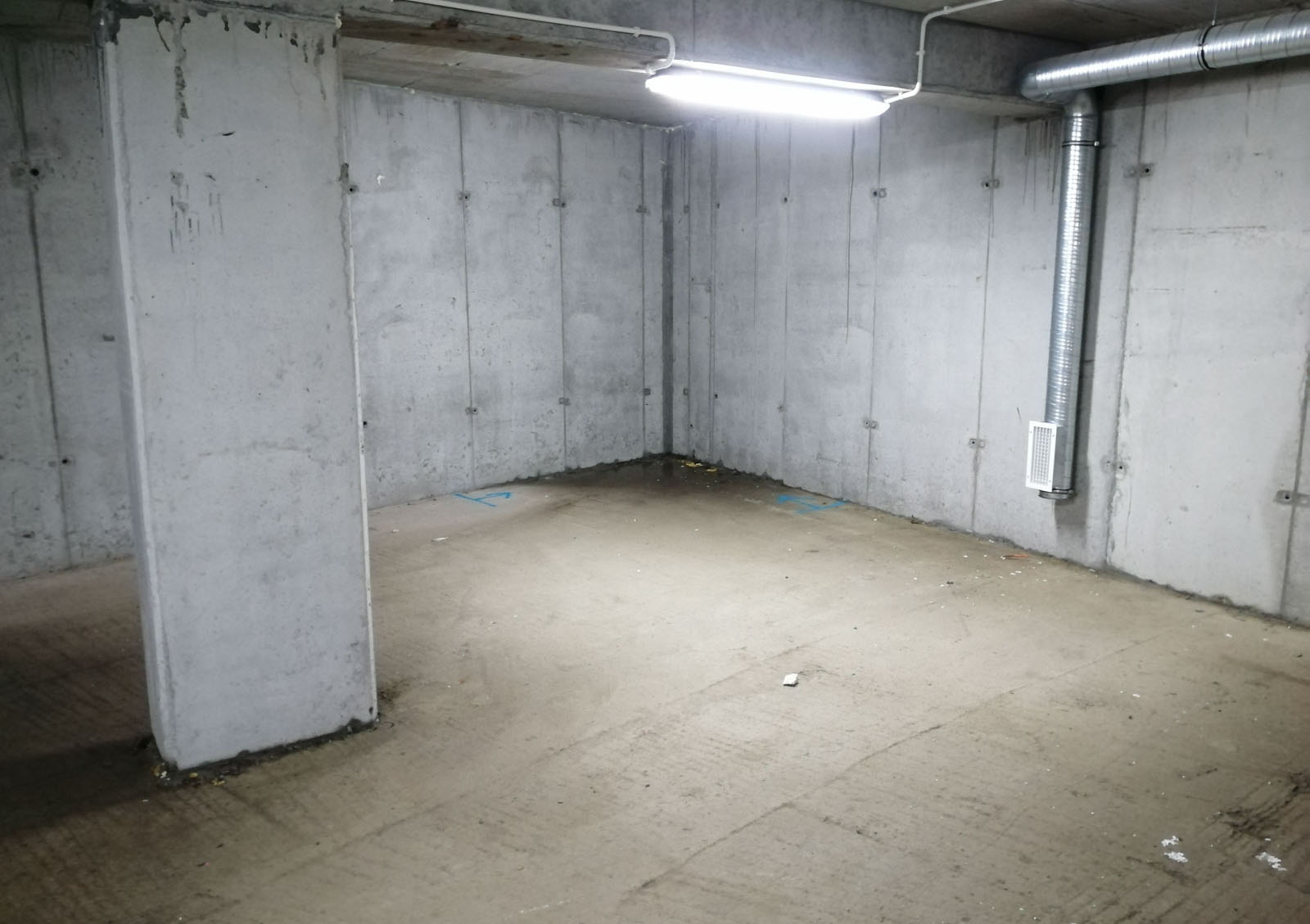

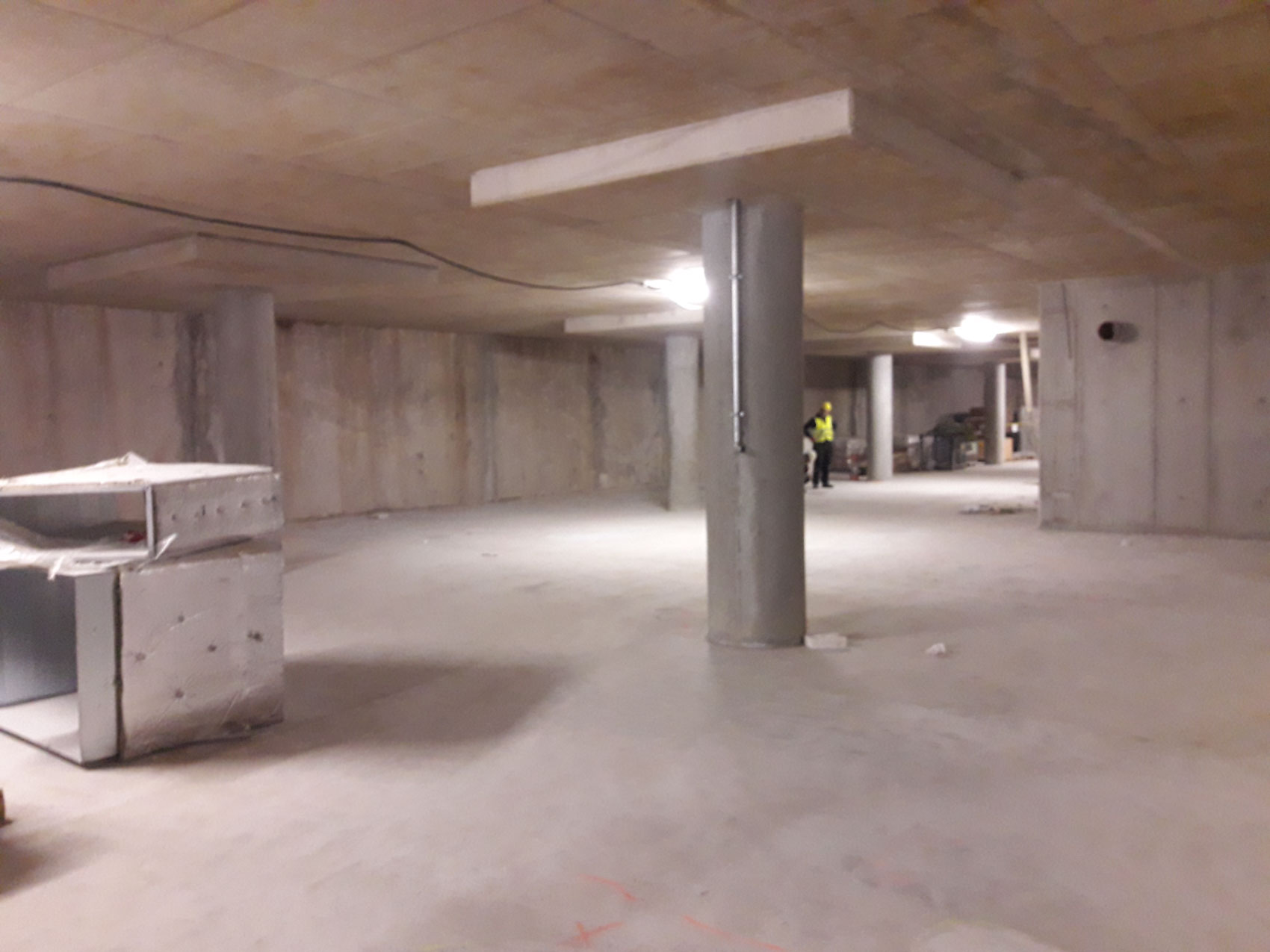

3. widok garażu po wykonaniu iniekcji

USZCZELNIENIE I STABILIZACJA STALOWEJ SKRZYNI SZYBU WINDOWEGO METODĄ INIEKCJI CIŚNIENIOWEJ - Jędrzejów, 2019

Problem: brak stabilności podłoża pod wykonanie podszybia windowego z powodu bardzo wysokiego poziomu wody gruntowej i stałego jej napływu do przegłębienia. Konieczność stabilizacji podłoża poprzez wypełnienie pustki pomiędzy skrzynią stalową a betonem.

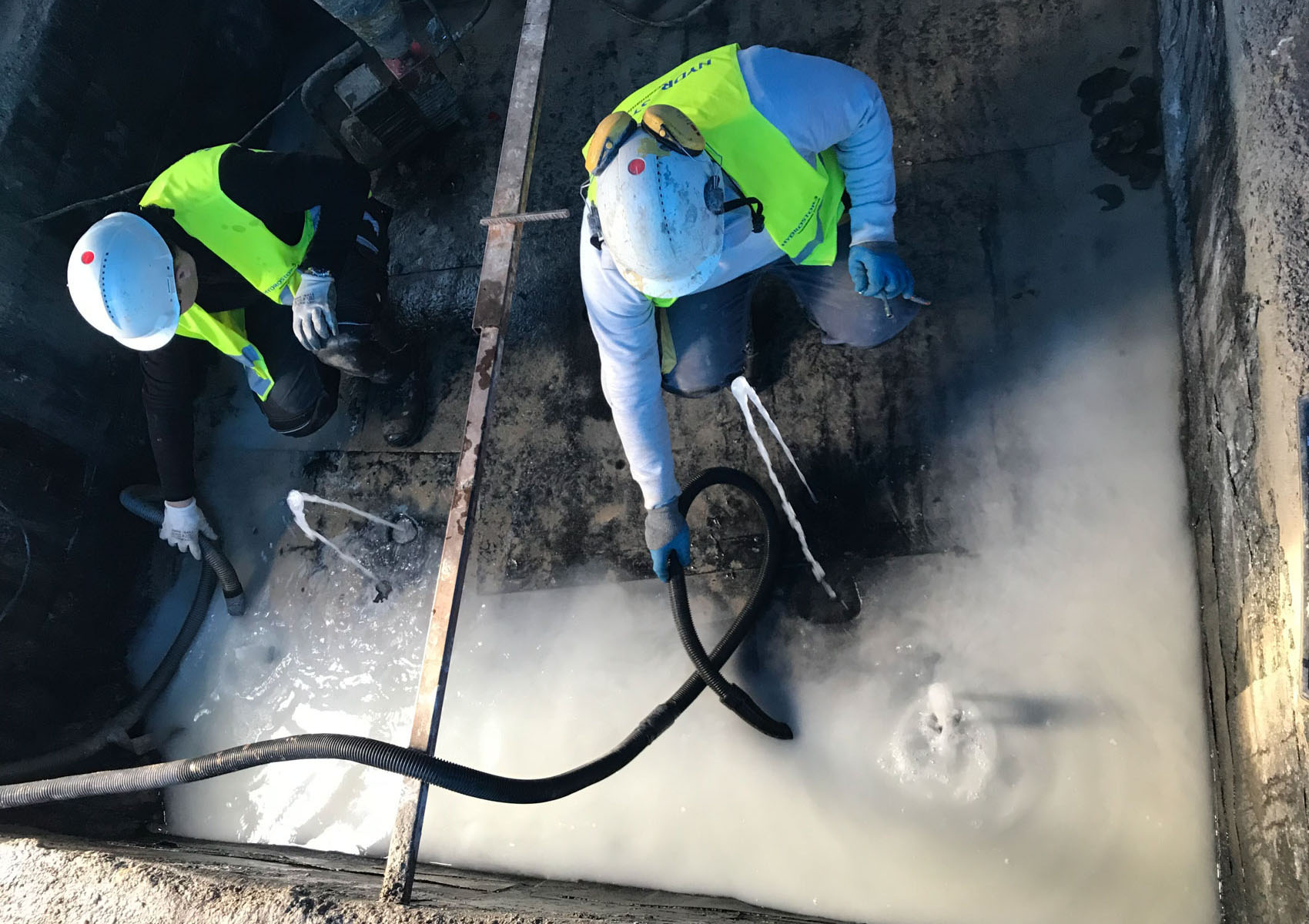

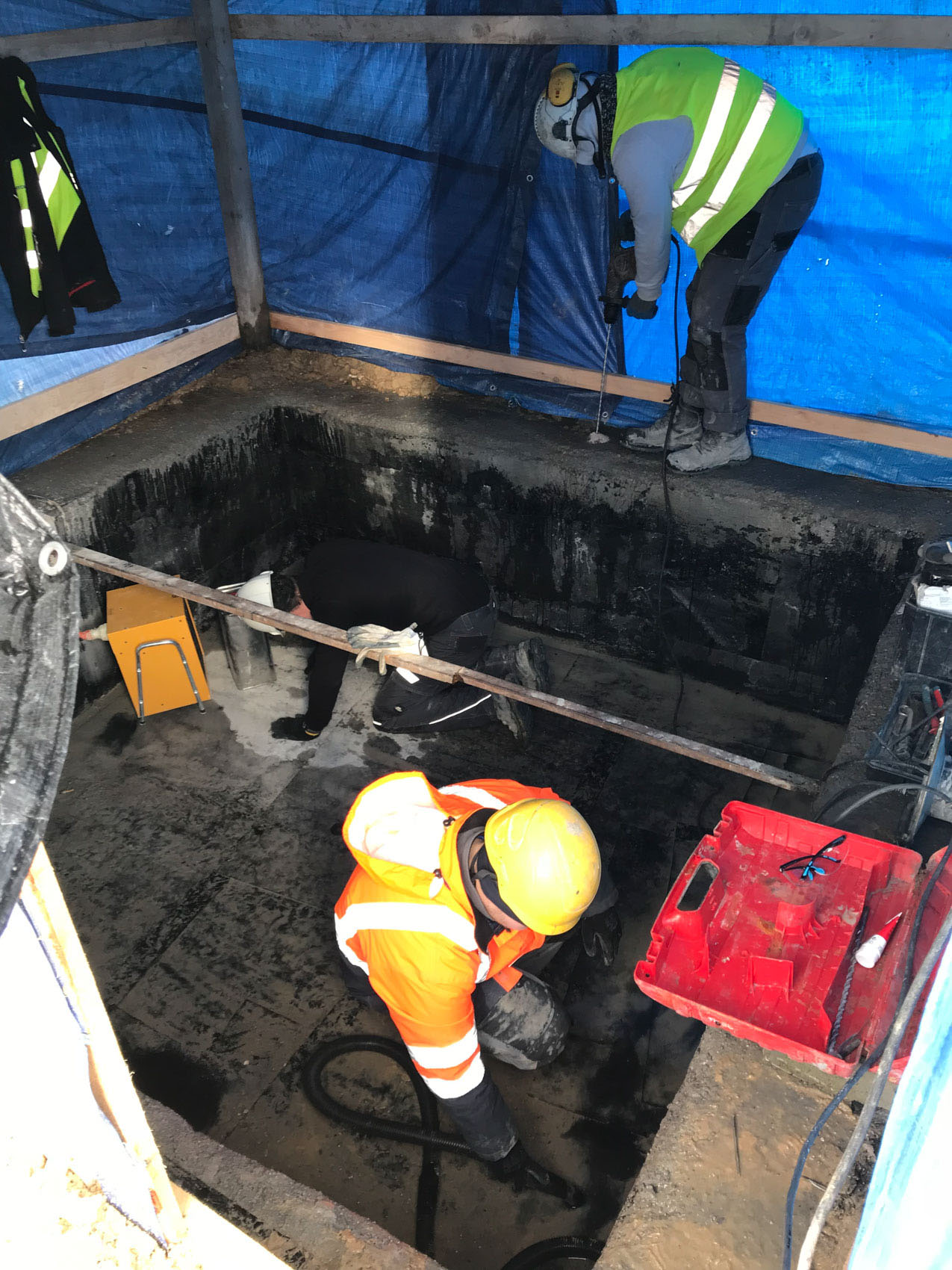

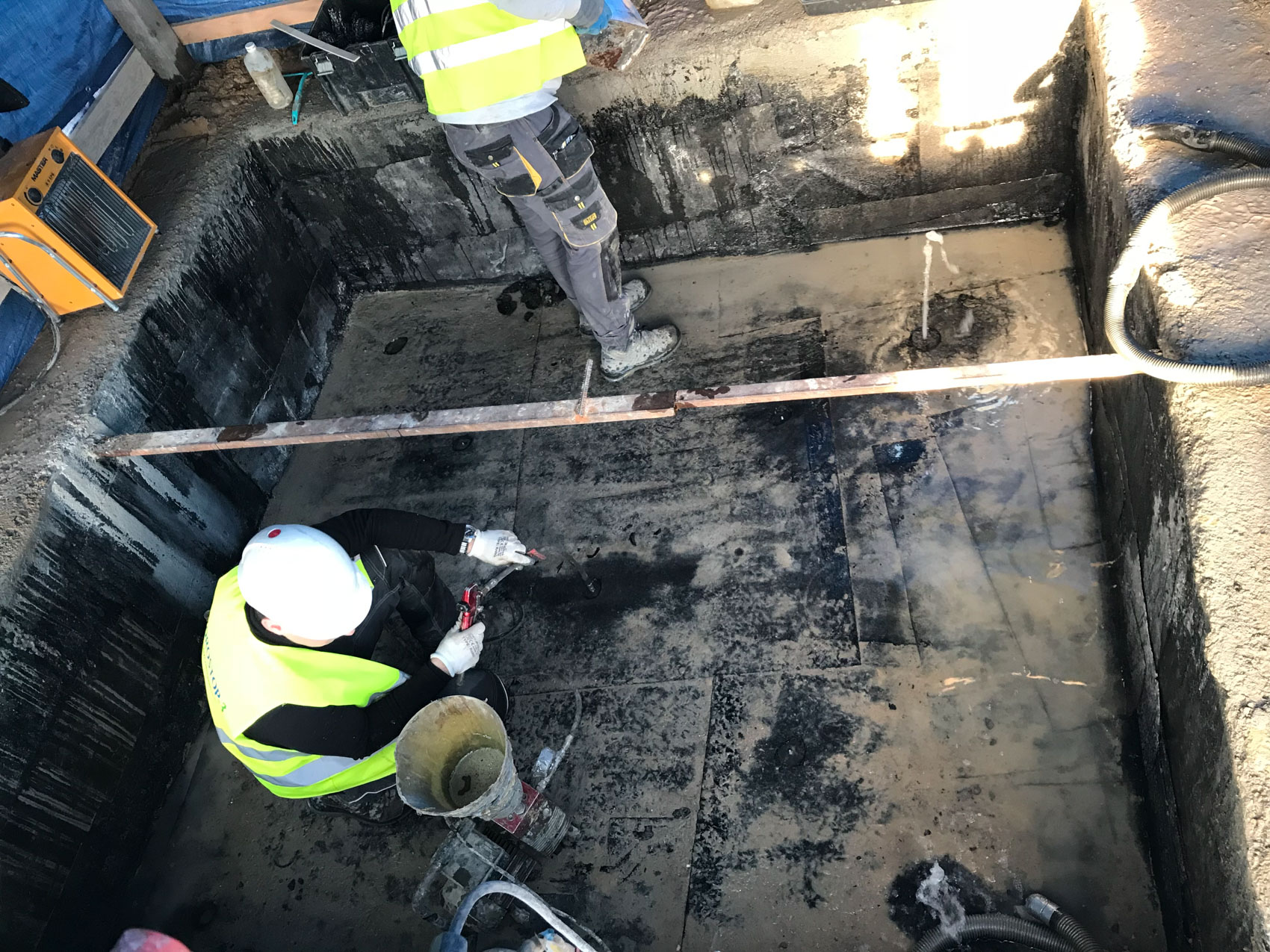

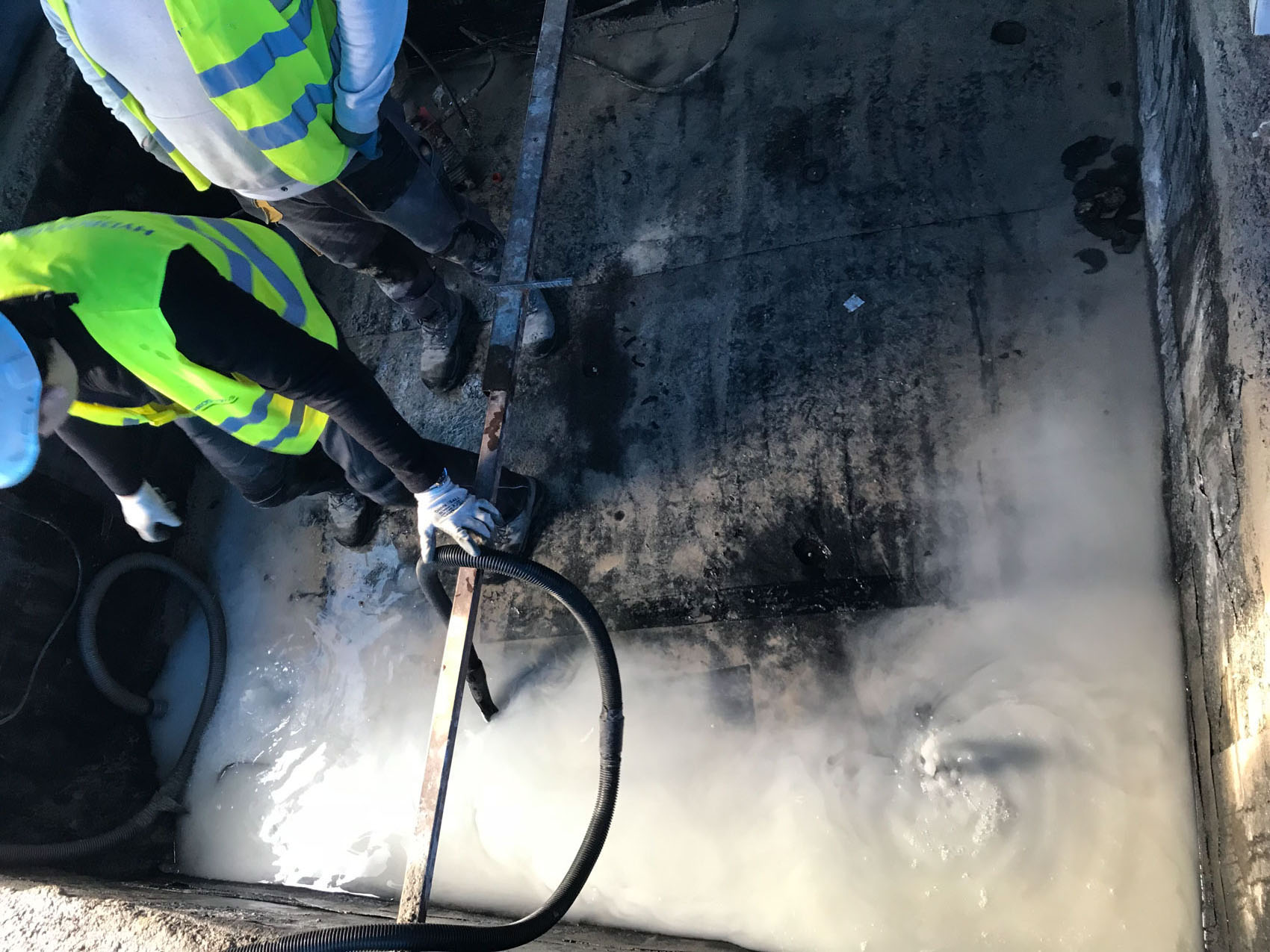

1. pompownie wody ze skrzyni stalowej

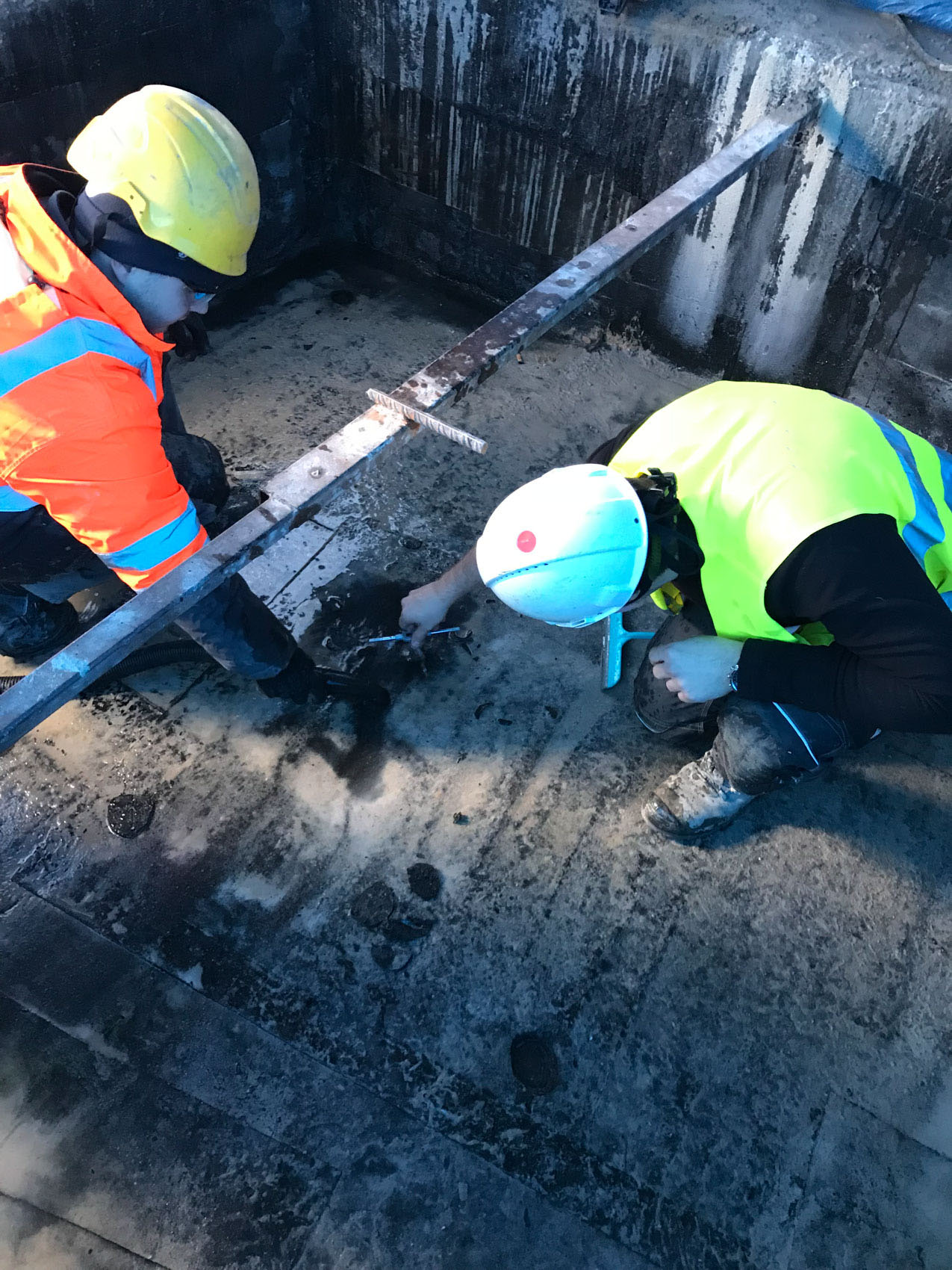

 2. nawiercanie otworów w skrzyni stalowej i montaż pakerów iniekcyjnych

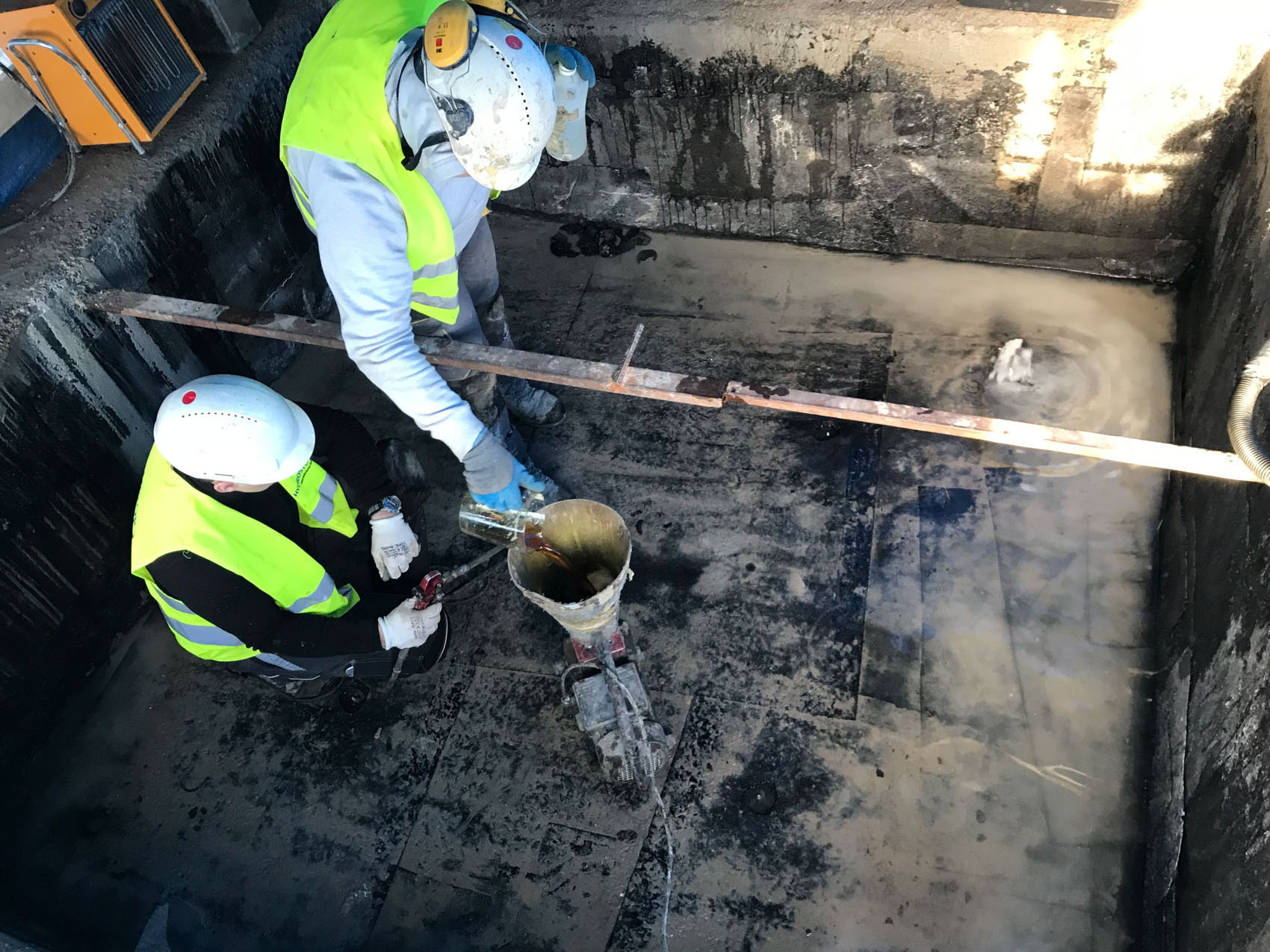

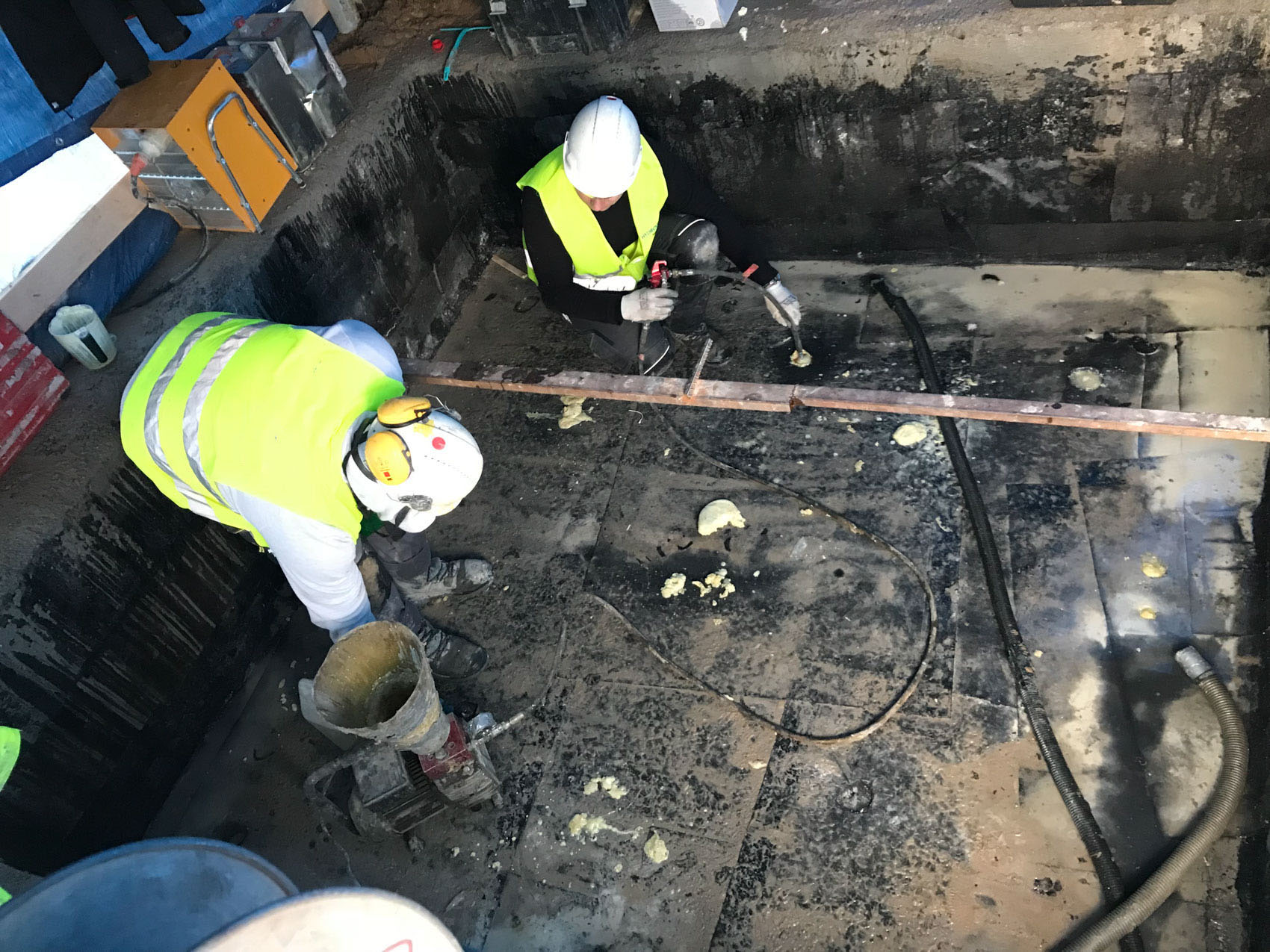

3. tłoczenie iniektu (żywicy poliuretanowej) przy pomocy pompy ciśnieniowej

USZCZELNIENIE DYLATACJI W PŁYCIE STROPOWEJ POPRZEZ ZALANIE ŻELEM AKRYLOWYM - Katowice 2019

Rozwiązanie technologiczne uszczelnienia dylatacji stropu nowego budynku.

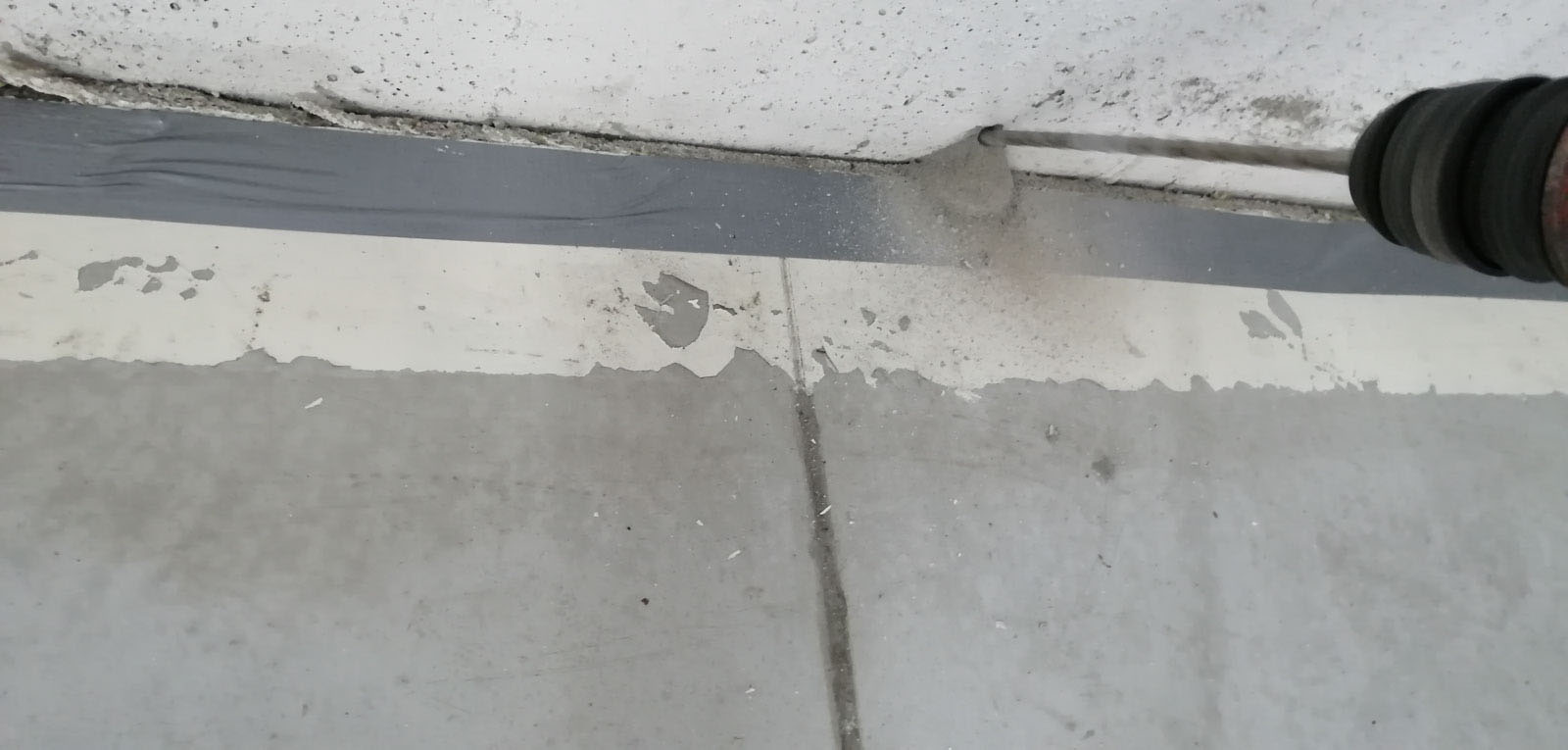

1. prace przygotowawcze – czyszczenie szczeliny dylatacyjnej

2. prace przygotowawcze – mycie szczeliny dylatacyjnej wodą pod ciśnieniem

3. montaż w szczelinie dylatacyjnej ograniczającego wałka poliuretanowego

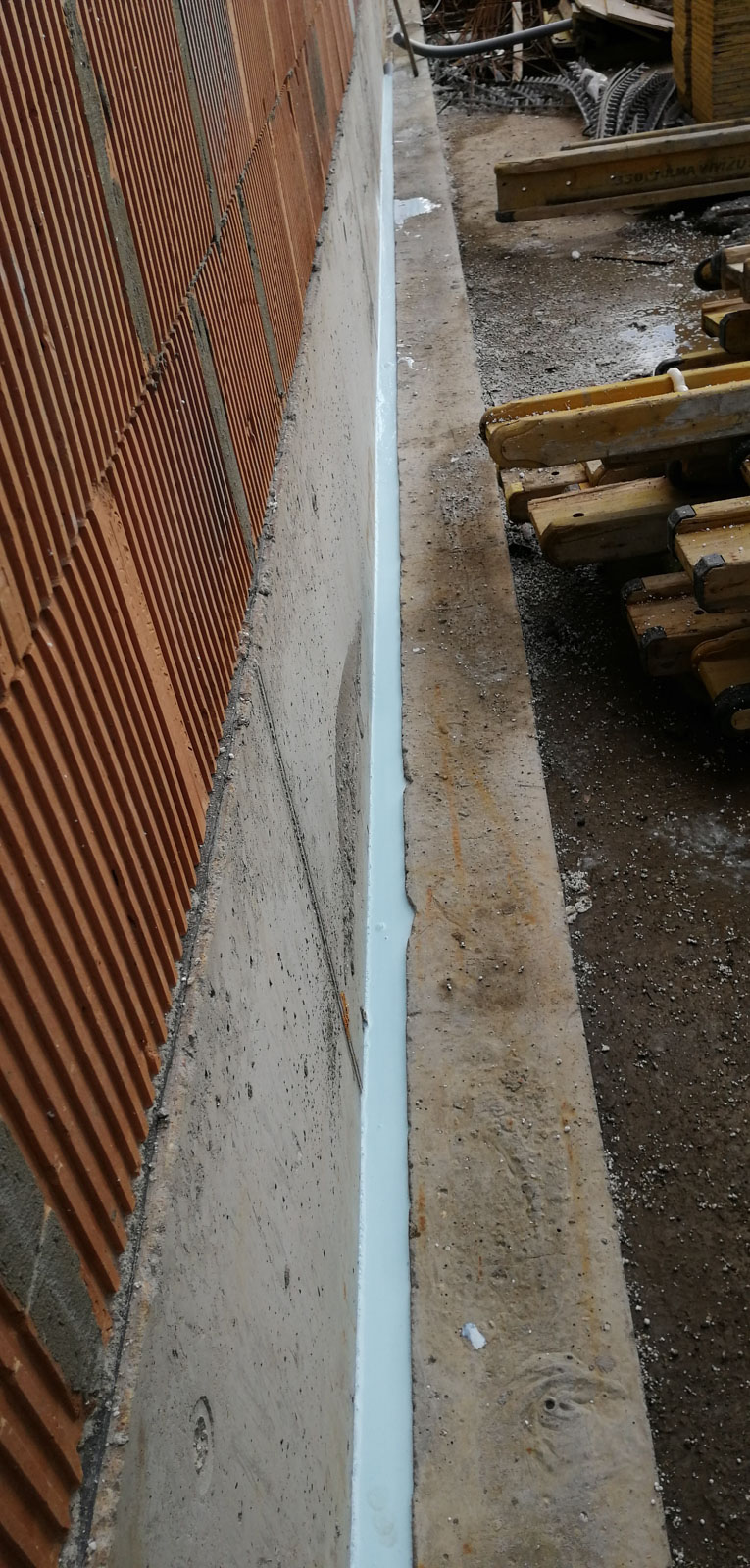

4. wypełnienie dylatacji żelem akrylowym

NAPRAWA CIEKNĄCEGO PRZEJŚCIA PRZEWODU KANALIZACYJNEGO PRZEZ ŚCIANĘ FUNDAMENTOWĄ METODĄ INIEKCJI CIŚNIENIOWEJ - Czechowice – Dziedzice, 2019

Problem: brak wykonania uszczelnienia przejścia instalacyjnego skutkujący zalewaniem komórki lokatorskiej.

1. wywiercenie otworów pod pakery

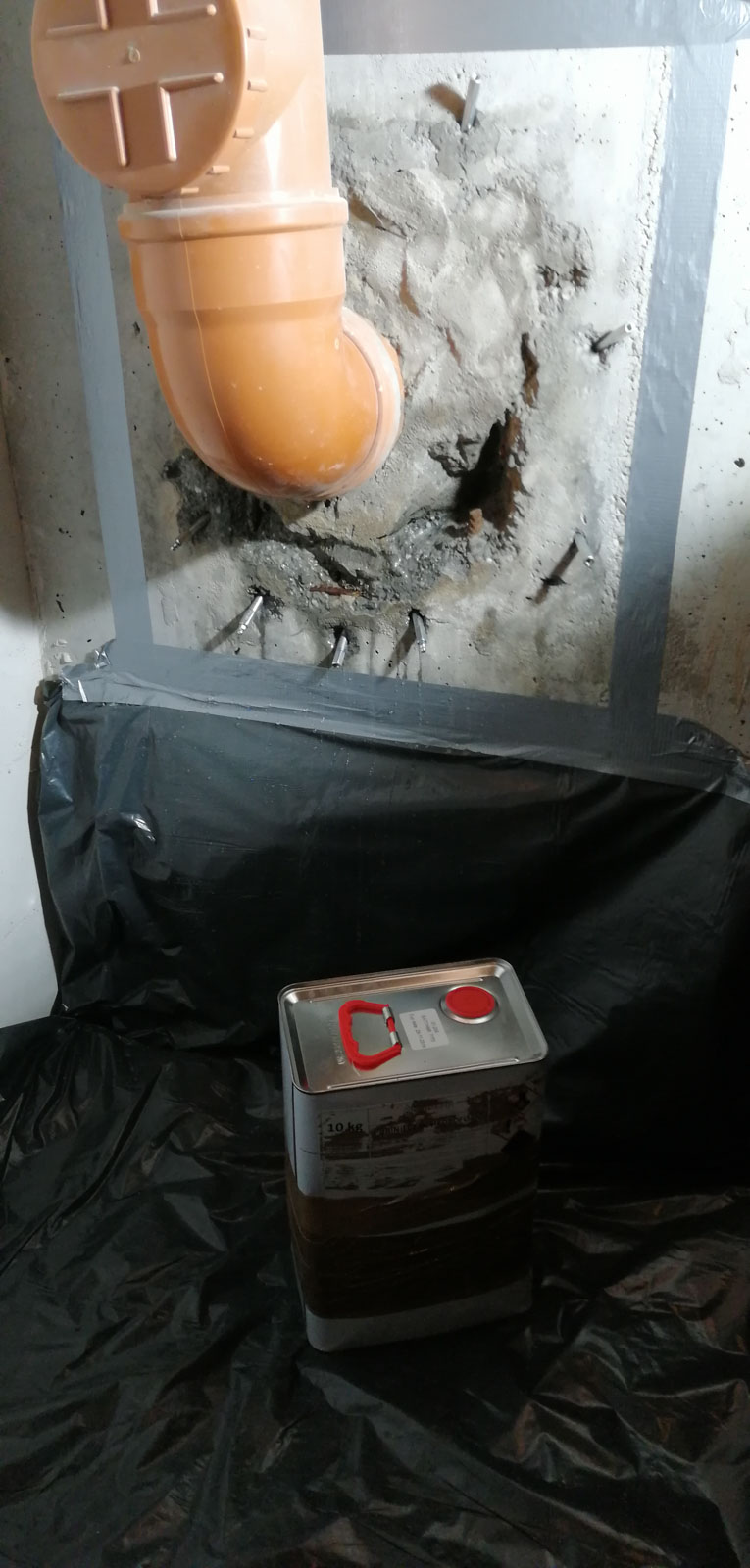

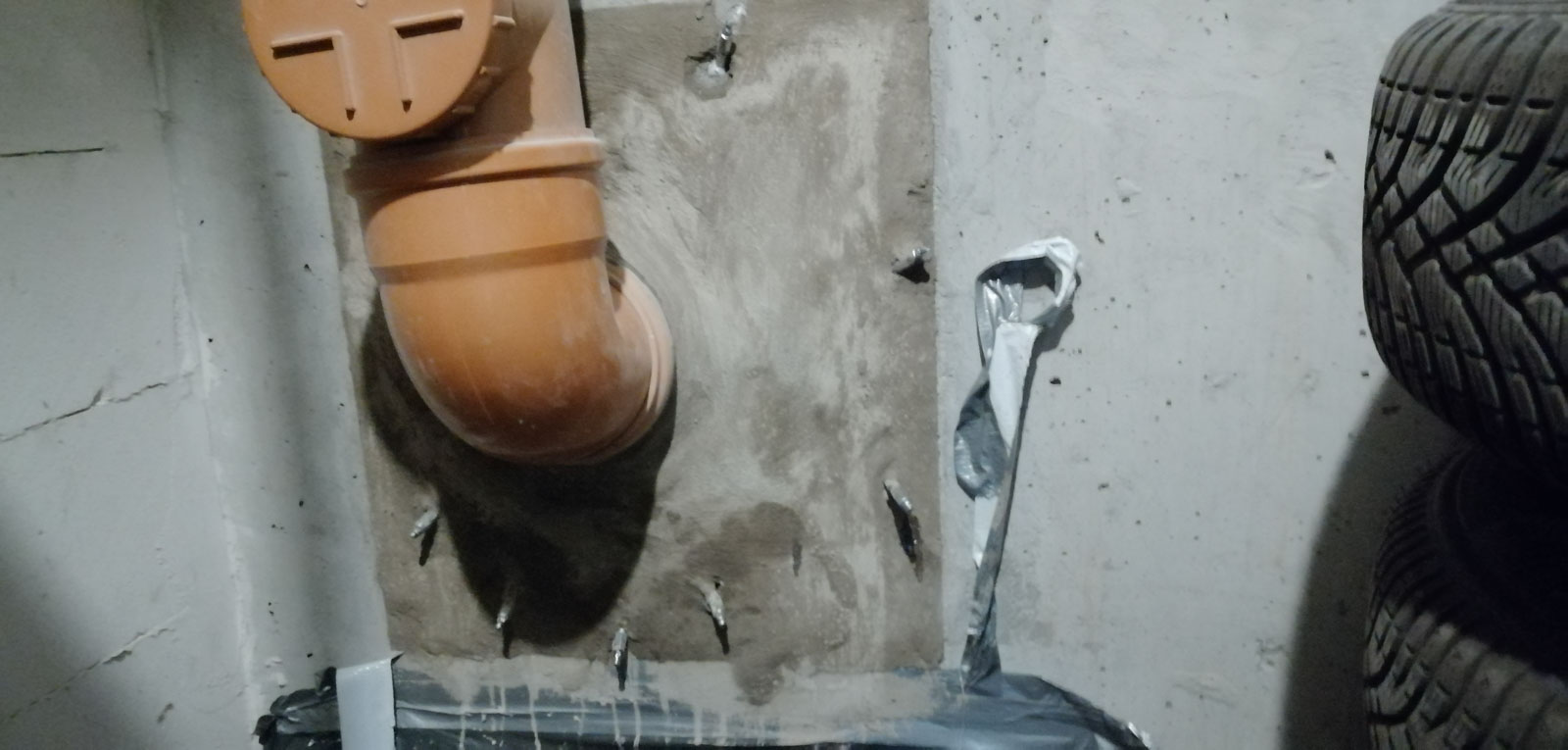

2. montaż pakerów iniekcyjnych obwodowo wokół cieknącego przewodu

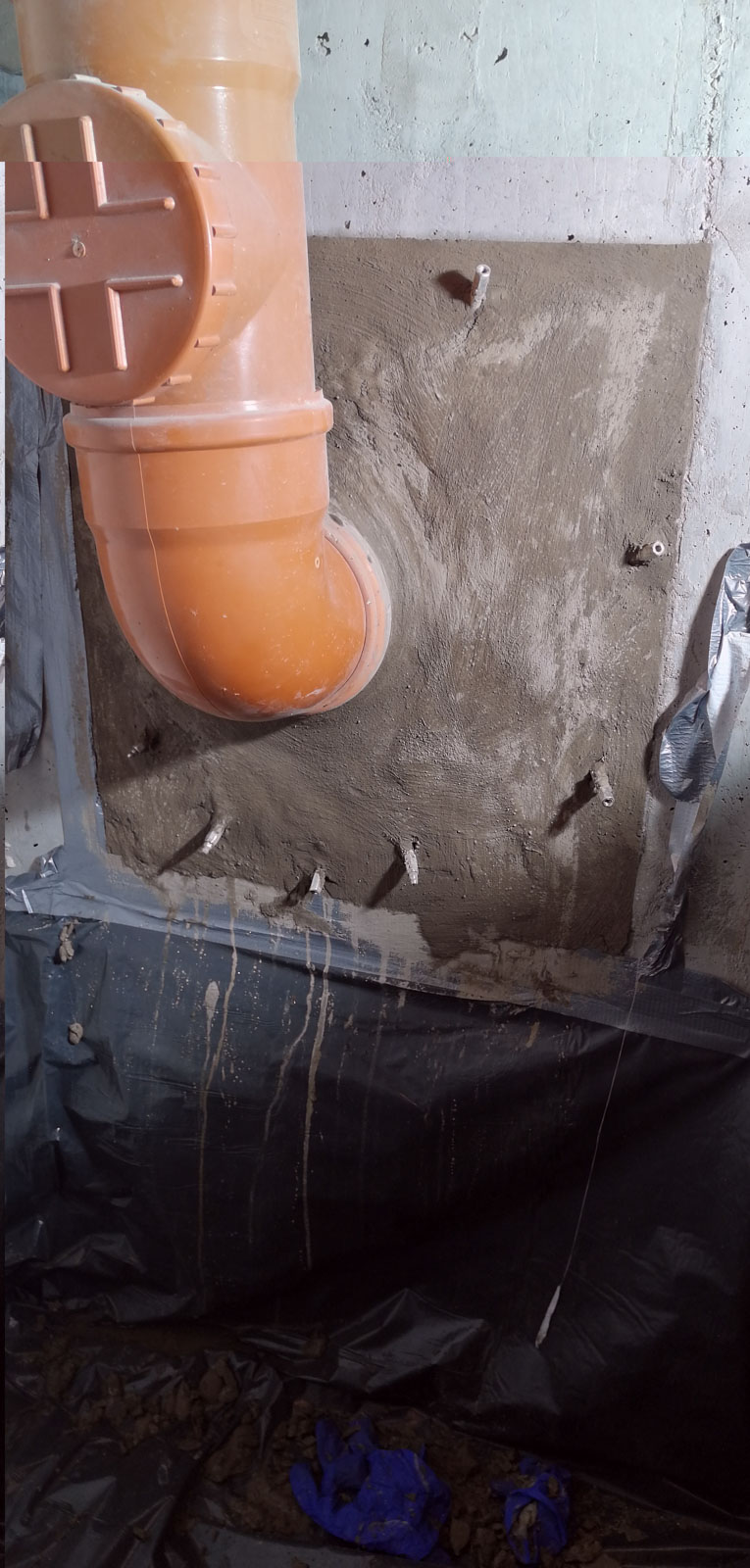

3. tamponaż przecieku z reprofilacją powierzchni ściany cementową zaprawą wodoszczelną

4. wtłoczenie iniektu (żywicy pu) za pomocą pompy ciśnieniowej

5. usunięcie pakerów iniekcyjnych
6. zamknięcie otworów po pakerach cementową zaprawą wodoszczelną

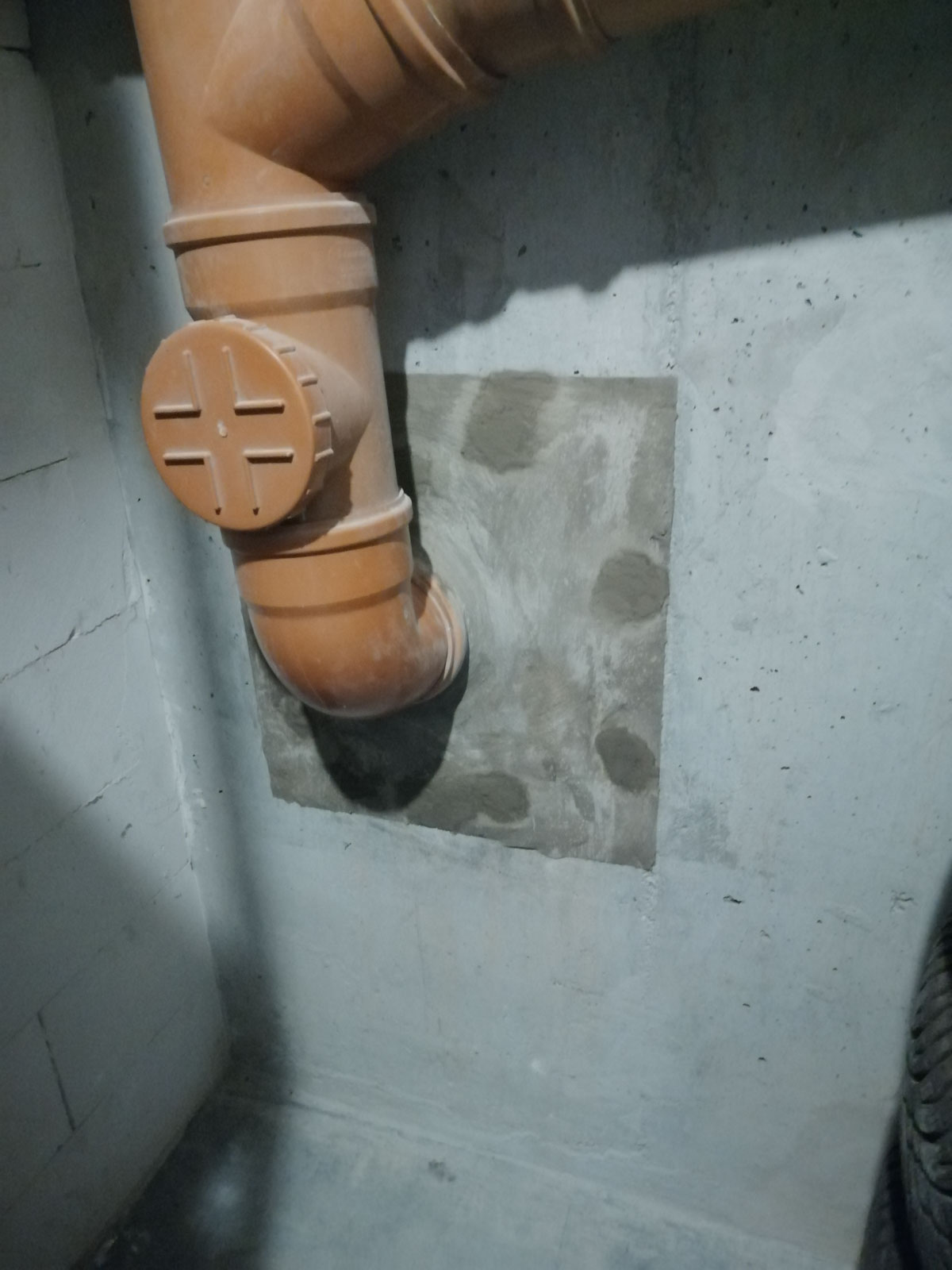

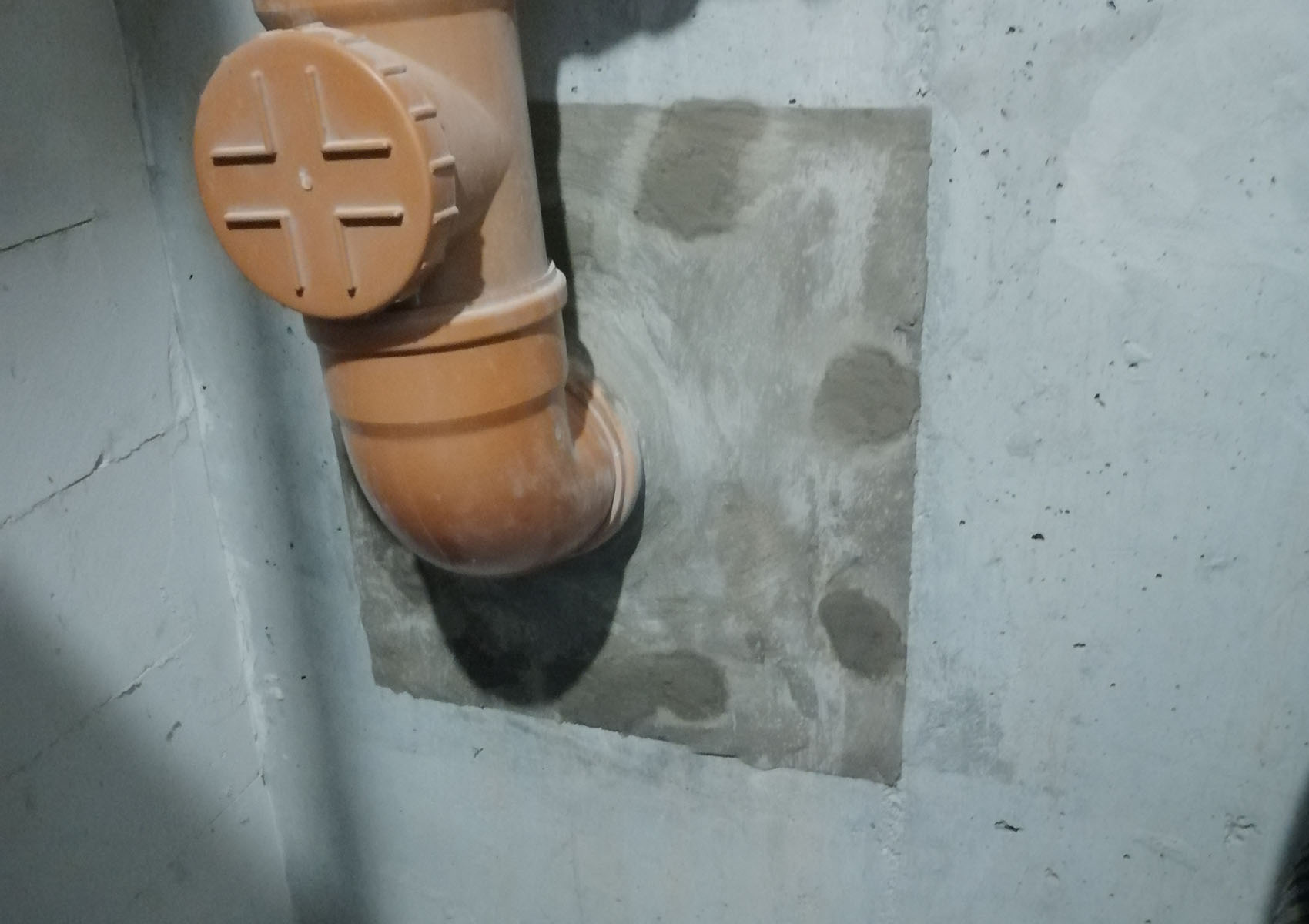

7. widok uszczelnionego przepustu po zakończeniu prac

LIKWIDACJA ZAWILGOCEŃ ŚCIAN KLATKI SCHODOWEJ GARAŻU PODZIEMNEGO METODĄ INIEKCJI CIŚNIENIOWEJ - Czechowice – Dziedzice, 2019

Problem: brak lub niewłaściwe wykonanie izolacji fundamentu skutkuje gromadzeniem się wody pomiędzy płytą a posadzką garażu podziemnego, w rezultacie dochodzi do przenikania wilgoci przez przerwę roboczą pomiędzy ścianami klatki /płytą fundamentową i pojawiania się zawilgoceń tynków i dalszej degradacji konstrukcji.

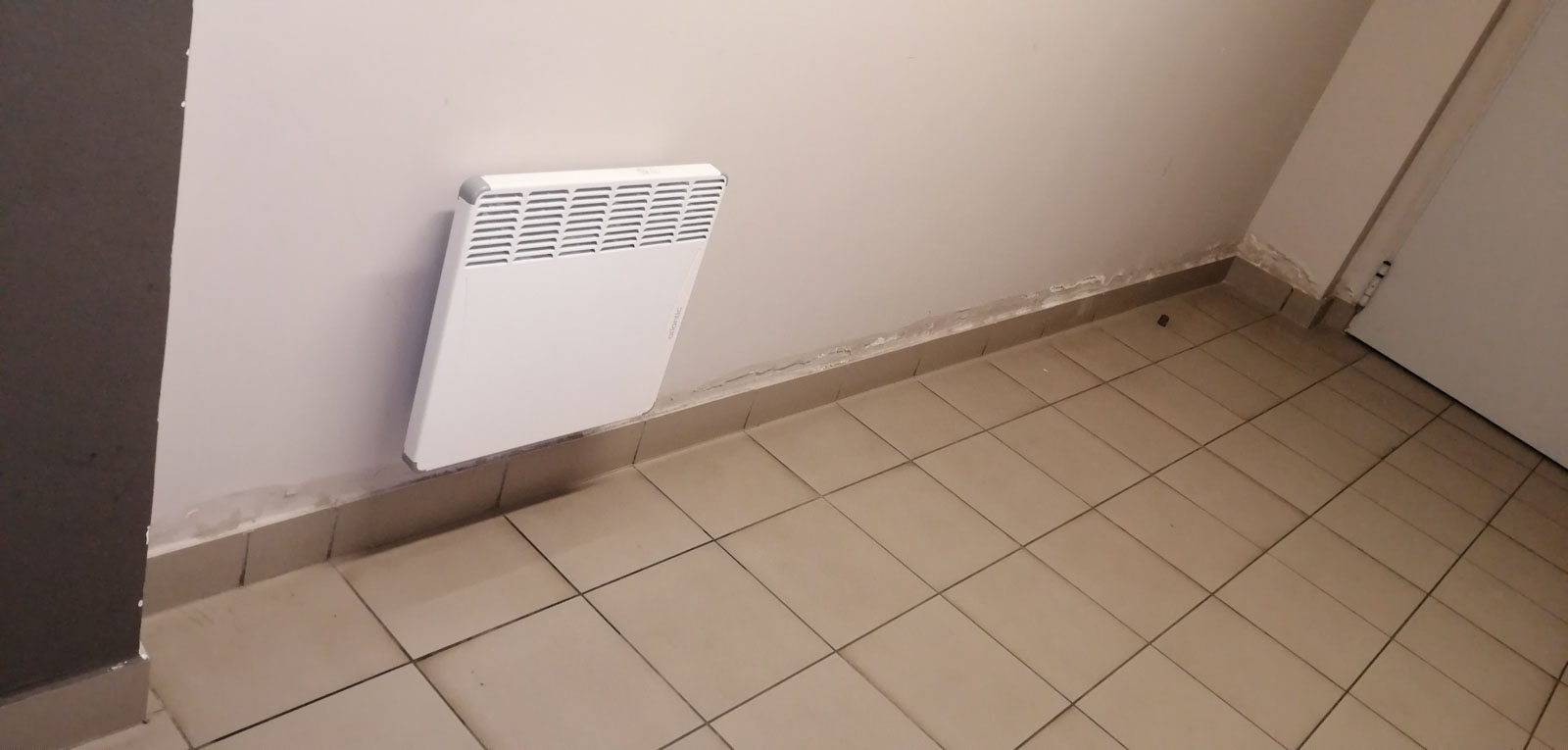

1.  zawilgocenia ścian klatki schodowej przed wykonaniem naprawy

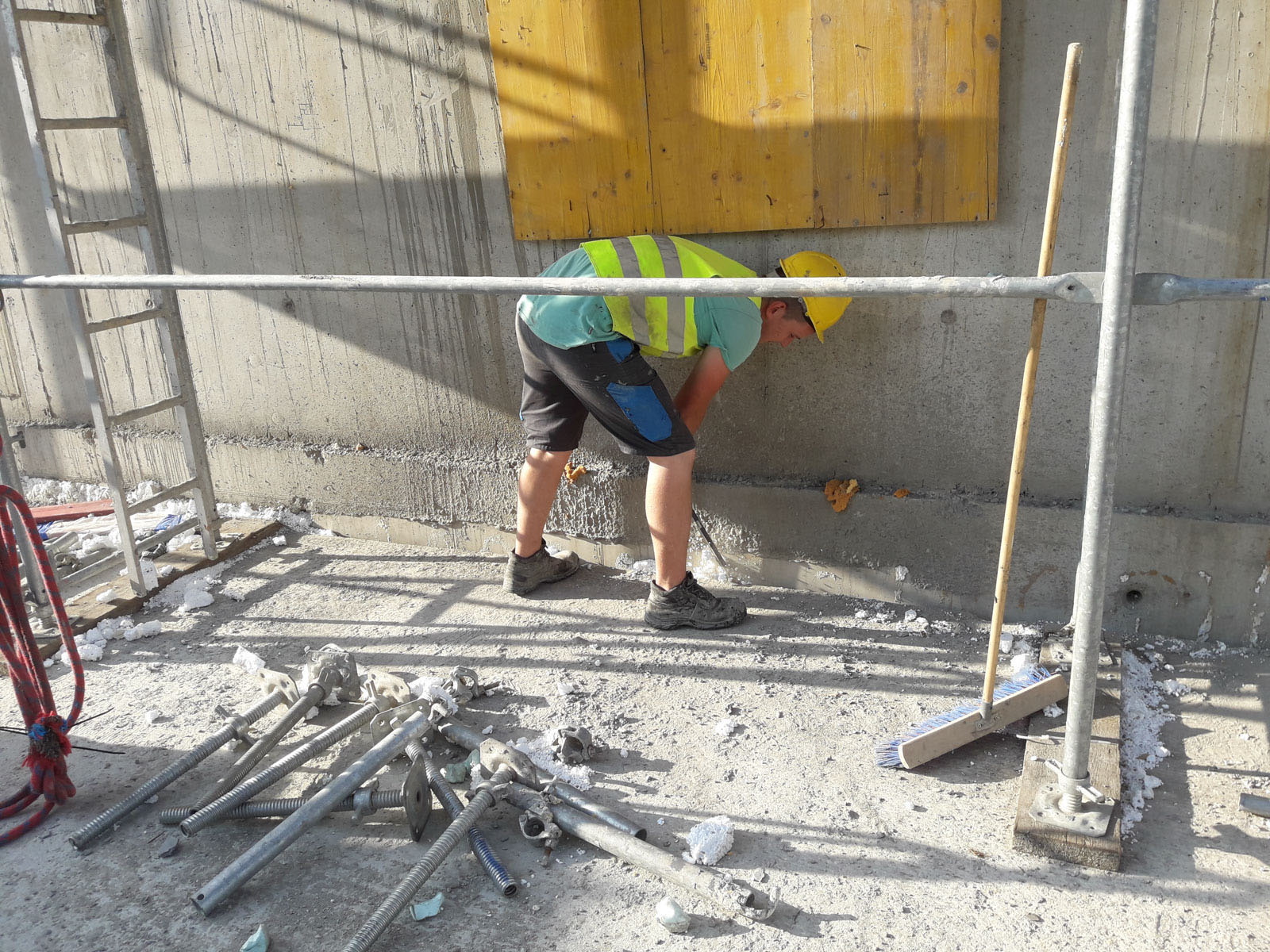

2. wiercenie otworów pod pakery iniekcyjne

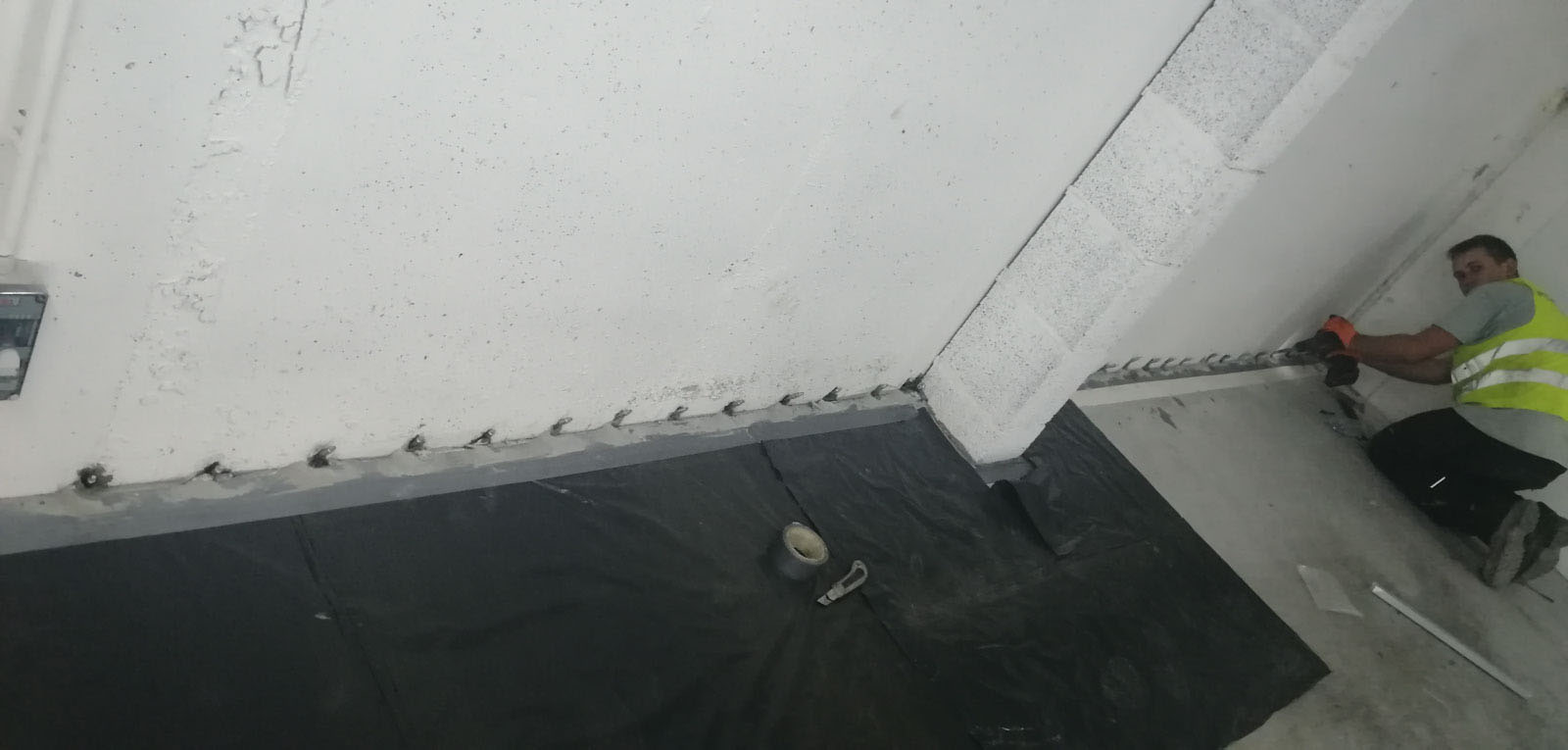

3. montaż pakerów iniekcyjnych

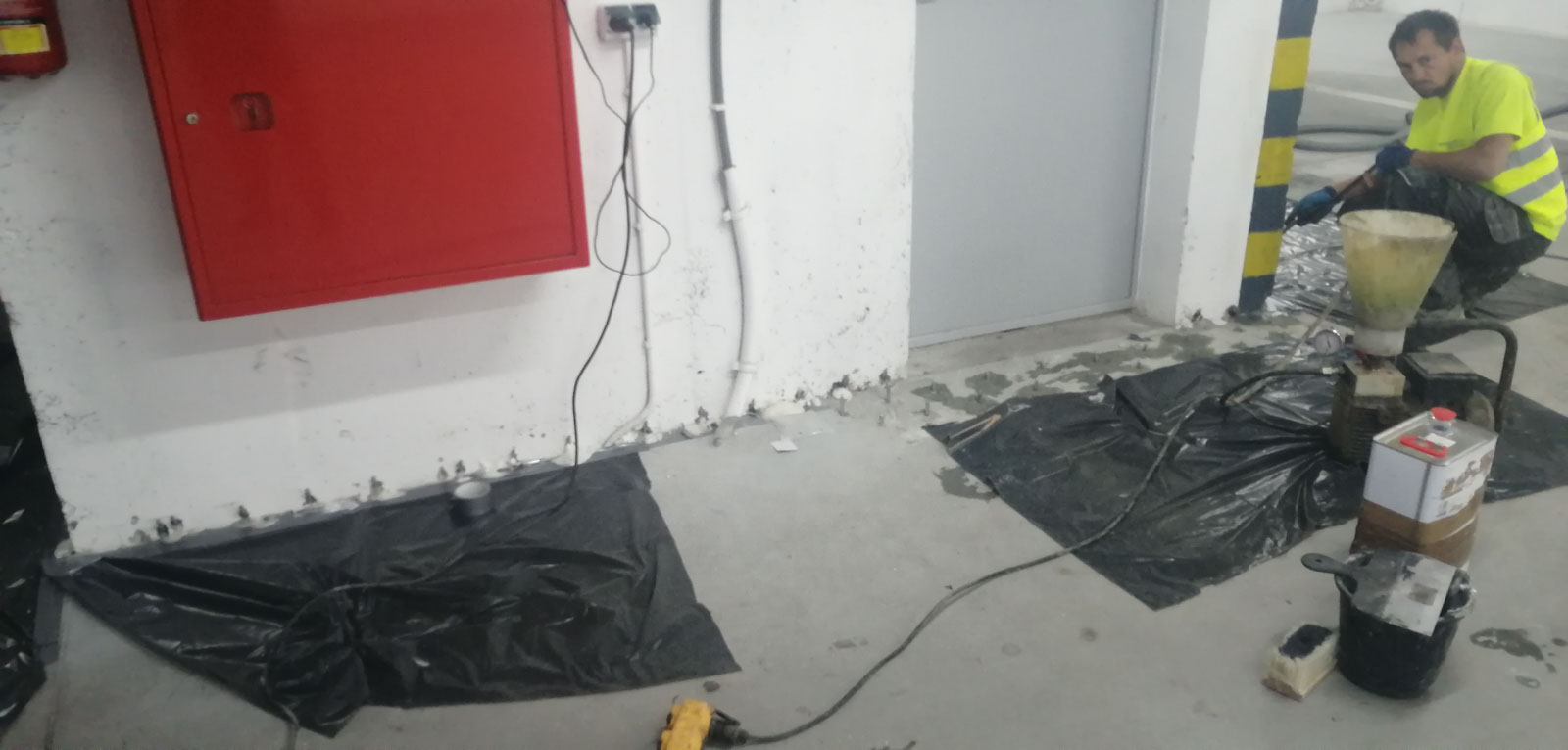

4. wtłoczenie iniektu (żywicy pu) za pomocą pompy ciśnieniowej

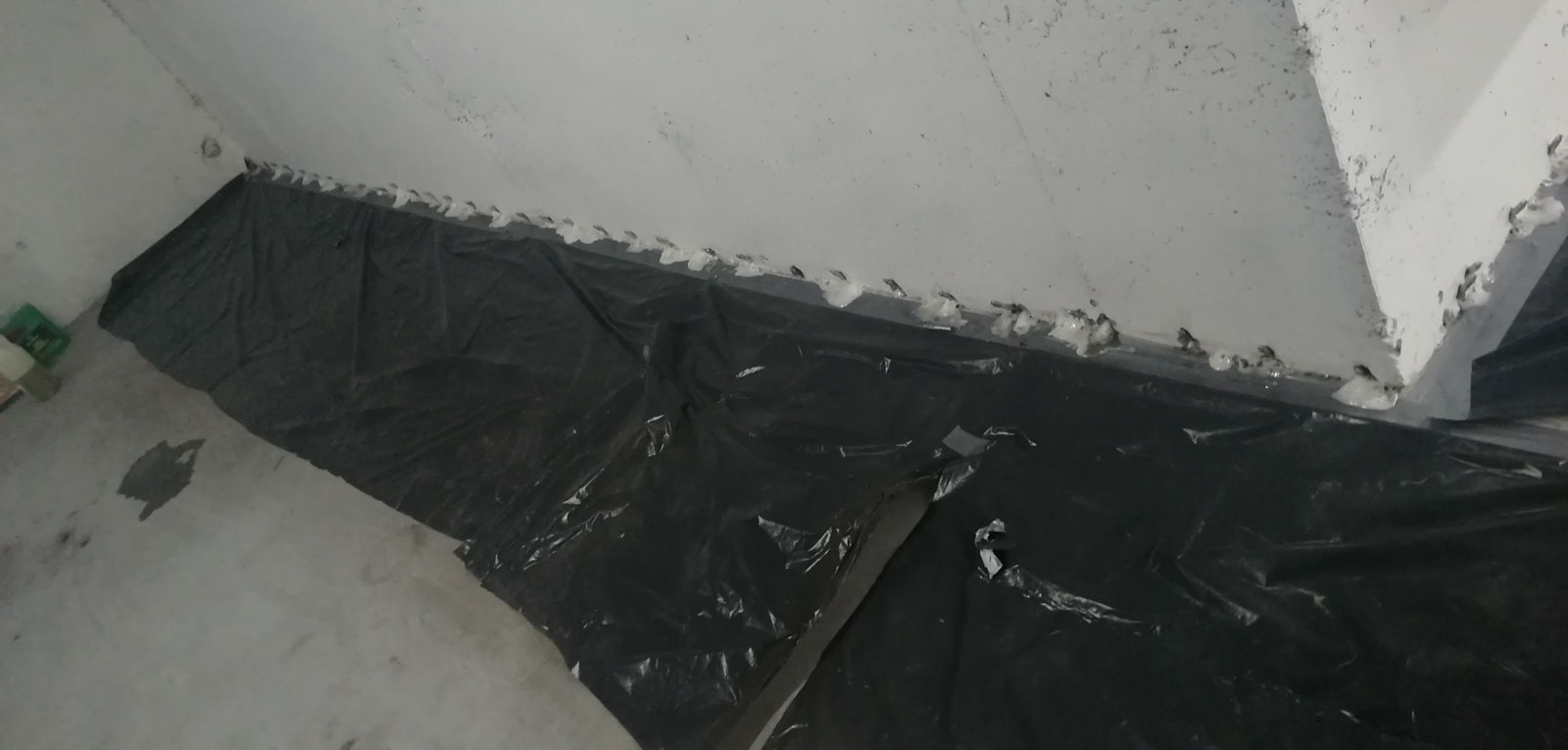

5. styk po wtłoczeniu iniektu

6. usunięcie pakerów

7. zamknięcie otworów po pakerach wodoszczelną zaprawą cementową

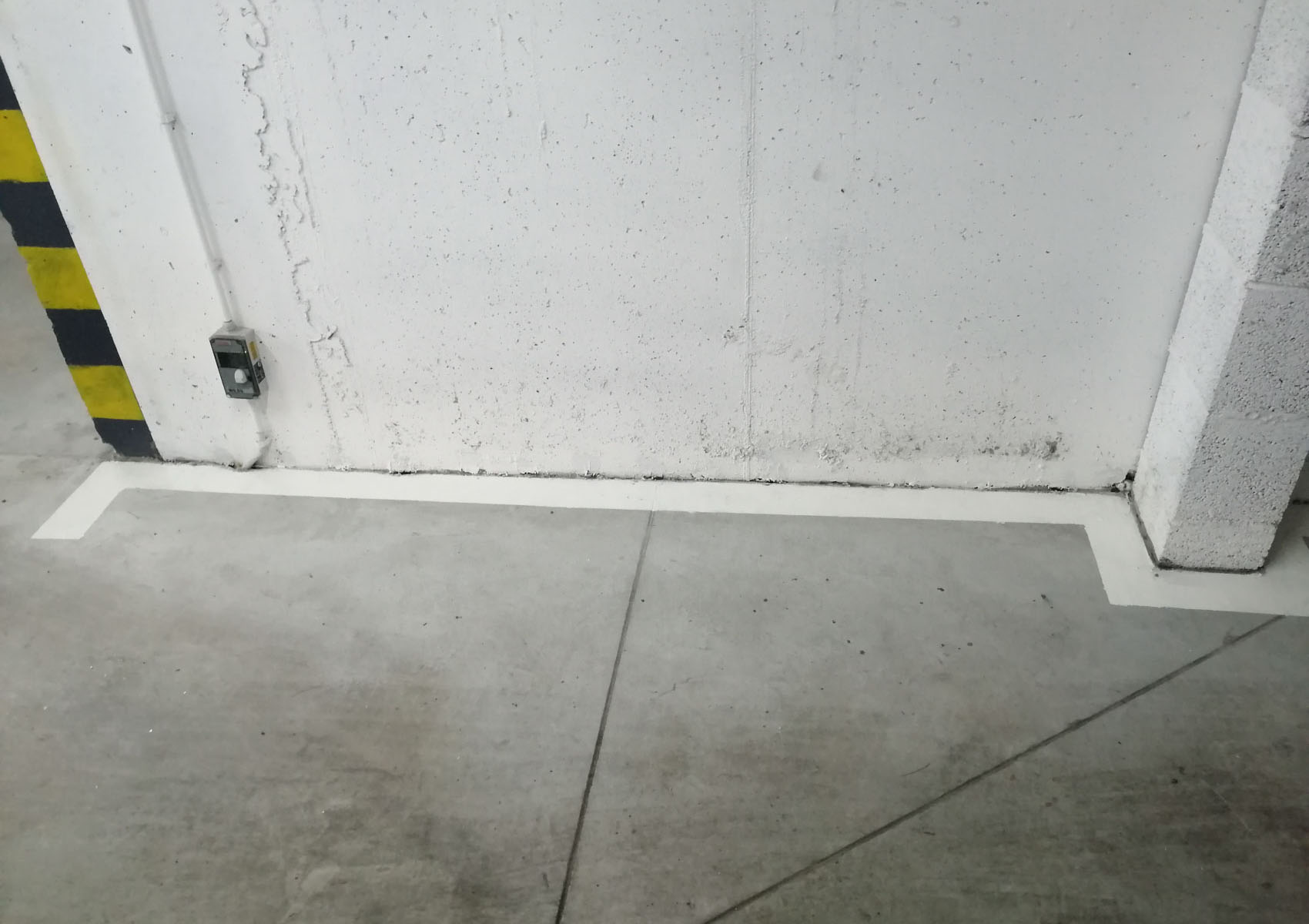

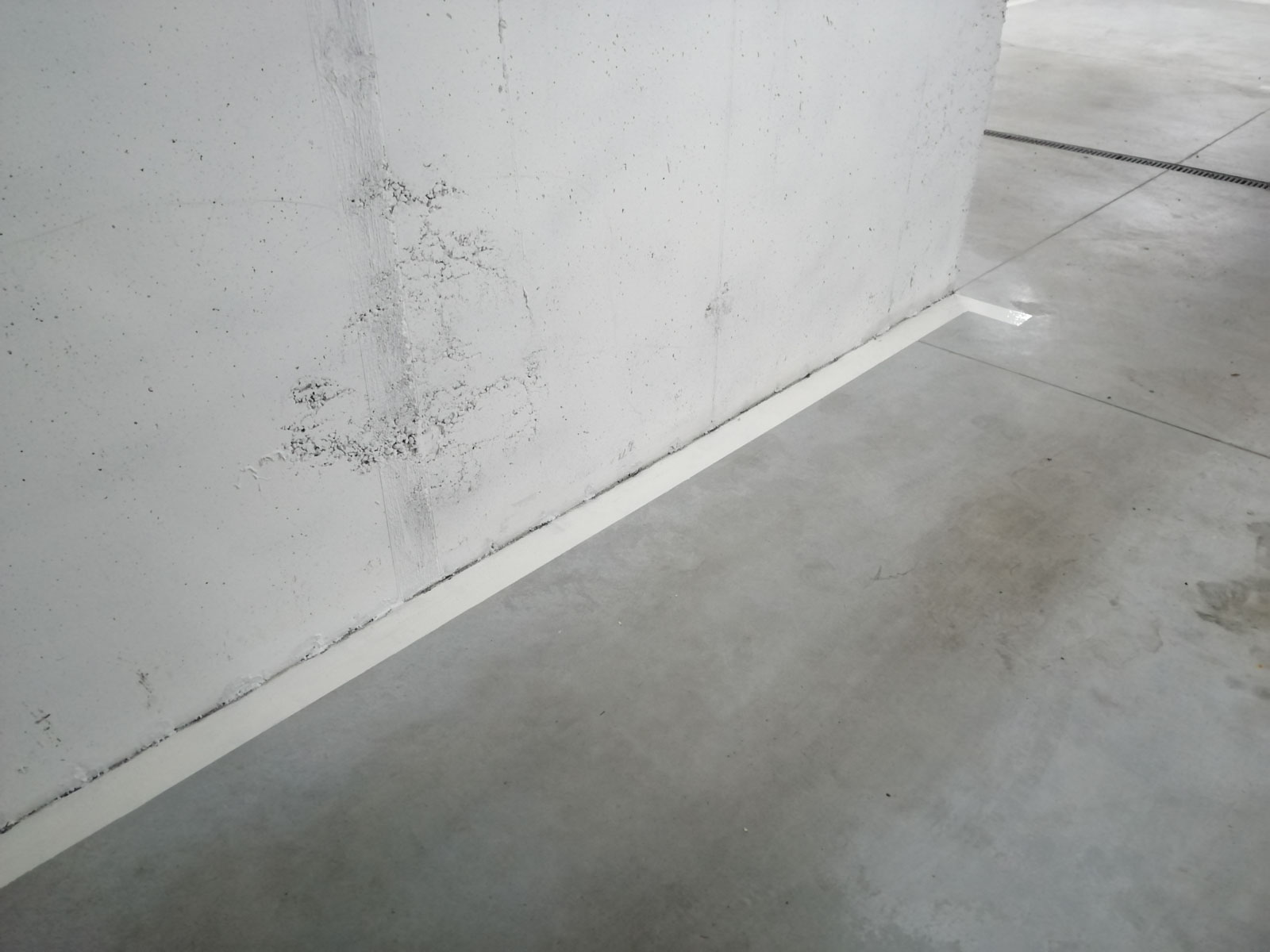

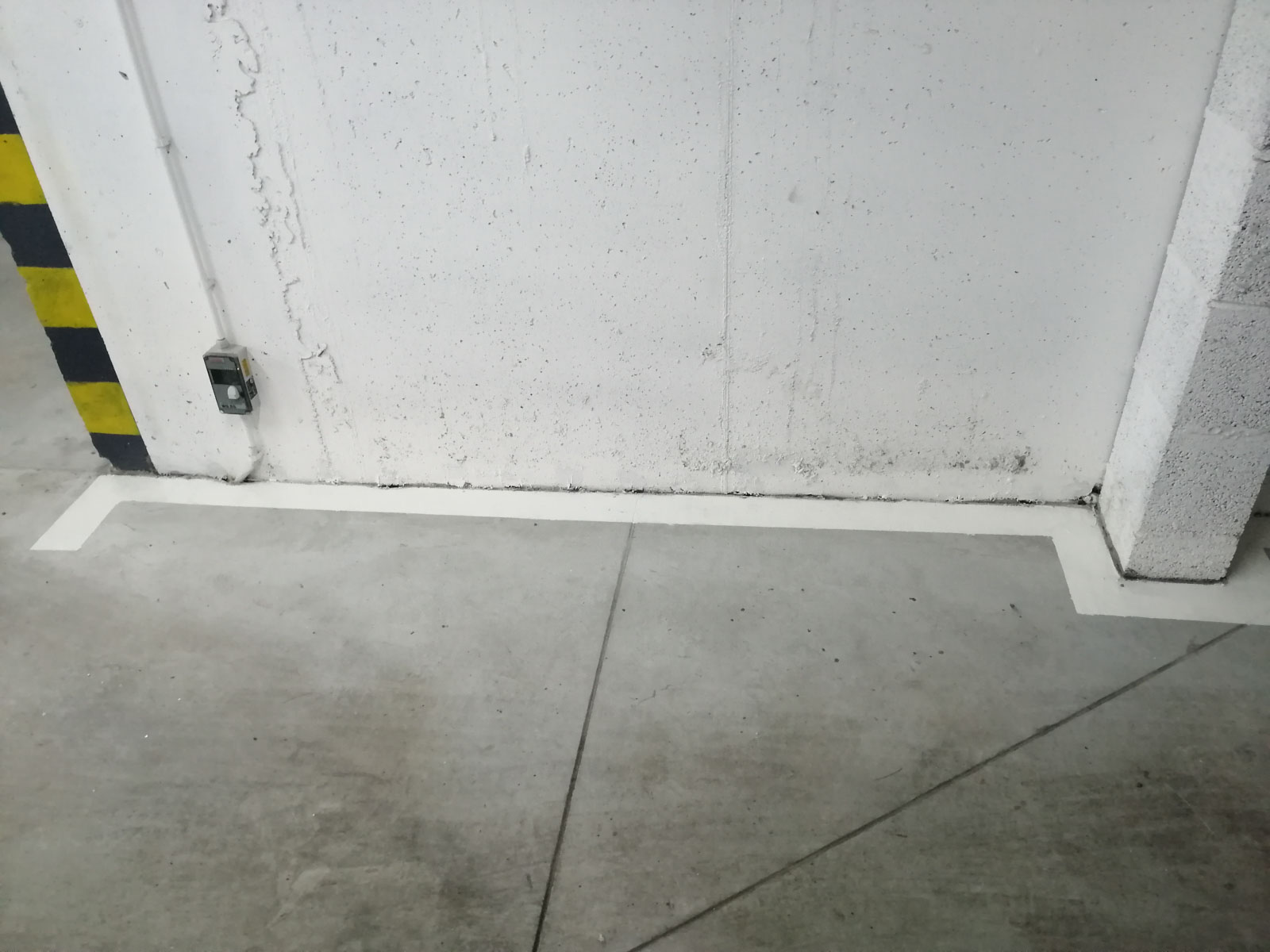

8. uszczelniony styk po zakończeniu prac
